ASTM A789 Super Duplex 2507 Pipe Tubes en acier inoxydable tirées à froid pour la pétrochimie
|
Détails sur le produit:
|
|
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | TORICH |
| Certification: | ISO 9001 ISO 14001 TS 16949 |
| Numéro de modèle: | GB/T 14976 |
|
Conditions de paiement et expédition:
|
|
| Quantité de commande min: | 1 tonne |
| Prix: | negotiable |
| Détails d'emballage: | Emballant de la boîte en bois, des paquets hexagonaux ou d'autres manières navigables. |
| Délai de livraison: | 45 jours |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 40000 tonnes/année |
|
Détail Infomation |
|||
| Nom du produit: | Tuyaux d'acier inoxydables sans couture pour le transport liquide GB/T 14976 | Matériau: | 302,304,304L/N, 316L/N |
|---|---|---|---|
| de surface: | polir | Application: | 302,304,304L/N, 316L/N |
| Forme: | Round | OD: | 4-1200mm |
| POIDS: | 0.3-200mm | Longueur: | 1-12m |
| Surligner: | tube de rondes en acier inoxydable,acier en forme de tuyau inoxydable |
||
Description de produit
Tuyaux d'acier inoxydables sans couture pour le transport liquide GB/T 14976
Spéc. :
Matériel :
Classe de grandeur : OD : 4-1200mm
POIDS : 0.3-200mm
Longueur générale : 1-12m
Tolérance :
Selon la demande suivante de tables ou de clients.
Tableau 1 la tolérance de l'unité externe d'épaisseur de diamètre et de paroi : millimètre
| (Extrusion, expansion) tube en acier à laminage à chaud | (Roulement) tube en acier étiré à froid | ||||||
| Diamension | Tolérance | Diamension | Tolérance | ||||
| PA ordinaire de catégorie | PC de haute catégorie | PA ordinaire de catégorie | PC de haute catégorie | ||||
|
Diamètre extérieur nominal D |
68~159 | ±1.25%D | ±1%D |
Diamètre extérieur nominal D |
6~10 | ±0.20 | ±0.15 |
| >10~30 | ±0.30 | ±0.20 | |||||
| >30~50 | ±0.40 | ±0.30 | |||||
| >50~219 | ±0.85%D | ±0.75%D | |||||
| >159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
|
Épaisseur de paroi nominale S |
<15 |
+15%S -12.5%S |
±12.5%S |
Épaisseur de paroi nominale S |
≤3 | ±12%S | ±10%S |
| ≥15 |
+20%S -15%S |
>3 |
+12.5%S -10%S |
±10%S | |||
Table2 la tolérance de l'unité minimum d'épaisseur de paroi : millimètre
| Méthode de fabrication | Diamension | Tolérance | |
| PA ordinaire de catégorie | PC de haute catégorie | ||
|
(Extrusion, expansion) tube en acier à laminage à chaud W-H |
Smin<15 |
minutede +25%S 0 |
minutede +22.5%S 0 |
| Smin≥15 |
minutede +32.5%S 0 |
||
|
(Roulement) tube en acier étiré à froid Carte de travail |
Tout le mur Tickness |
minutede +22%S 0 |
minutede +20%S 0 |
Catégorie du tableau 3 et composant de produit chimique
| Non. | GB/T 20878 | Catégorie | Composant chimique (fraction de qualité)/% | |||||||||||
| Non. | Code unifié de Digital | C | SI | Manganèse | P | S | Ni | Cr | MOIS | Cu | N | D'autres | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~10.00 | 17.00~19.00 | - | - | 0,10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~12.00 | 18.00~20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0,030 | 1,00 | 2,50 | 0,035 | 0,030 | 7.50~10.50 | 18.00~20.00 | - | - | 0.15~0.30 | NOTA: : 0,15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 12.00~15.00 | 22.00~24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0,08 | 1,50 | 2,00 | 0,035 | 0,030 | 19.00~22.00 | 24.0~26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04~0.10 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | Ti : 5C~0.70 |
Système de traitement thermique du tableau 4, propriétés mécaniques de tube en acier et densité recommandés
| Type d'organisation | Non. | GB/T 20878 | Catégorie | Système recommandé de traitement thermique | Propriétés mécaniques |
Densité ρ/(kg/dm2) |
|||
| Non. | Code numérique unifié |
Résistance à la traction Rm/MPa |
Force en plastique spécifique d'élongation Rp0.2/MPA |
Élongation de pourcentage après fracture A/% |
|||||
| Pas moins que | |||||||||
| Austénitique | 1 | 13 | S30210 | 12Cr18Ni9 | 1010℃~1150℃, froid ou autrement | 520 | 205 | 35 | 7,93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010℃~1150℃, froid ou autrement | 520 | 205 | 35 | 7,93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010℃~1150℃, froid ou autrement | 480 | 175 | 35 | 7,90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010℃~1150℃, froid ou autrement | 550 | 275 | 35 | 7,93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010℃~1150℃, froid ou autrement | 685 | 345 | 35 | 7,98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010℃~1150℃, froid ou autrement | 550 | 245 | 40 | 7,93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010℃~1150℃, froid ou autrement | 520 | 205 | 40 | 7,98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010℃~1150℃, froid ou autrement | 520 | 205 | 40 | 7,98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010℃~1150℃, froid ou autrement | 520 | 205 | 35 | 8,00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010℃~1150℃, froid ou autrement | 480 | 175 | 35 | 8,00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040℃, froid ou autrement | 515 | 205 | 35 | 7,98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000℃~1100℃, froid ou autrement | 530 | 205 | 35 | 7,90 | |
Article d'inspection de tube d'acier du tableau 5, méthode d'essai et quantité d'échantillonnage
| Non. | Article d'inspection | Quantité d'échantillonnage | Méthode de prélèvement | Examinez la méthode |
| 1 | Composant chimique | Prélevez un échantillon de chaque furance | GB/T 20066 | GB/T 223, GB/T 11170, GB/T20123, GB/T 20124 |
| 2 | Essai de tension | Prélevez un échantillon entre deux tubes en acier de chaque groupe | GB/T 2975 | GB/T 228,1 |
| 3 | Aplatissement de l'essai | Prélevez un échantillon entre deux tubes en acier de chaque groupe | GB/T 246 | GB/T 246 |
| 4 | Essai évasé | Prélevez un échantillon entre deux tubes en acier de chaque groupe | GB/T 242 | GB/T 242 |
| 5 | Essai hydraulique | Chaque morceau | - | GB/T 241 |
| 6 | Essai par ultrasons | Chaque morceau | - | GB/T 5777-2008 |
| 7 | Essai de remous | Chaque morceau | - | GB/T 7735-2004 |
| 8 | Essai de corrosion intercristallin | Prélevez un échantillon entre deux tubes en acier de chaque groupe | GB/T 4334-2008 | GB/T 4334-2008 |
Comparaison de catégorie d'acier inoxydable du Tableau A.1
| Non. | GB/T 20878-2007 | ASTM A 959-09 |
JIS G4303-2005 JIS G 4311-1991 |
15510:2003 d'ISO/TS 4955:2005 d'OIN |
En 10088:1-2005 |
ΓOCT 5632-1972 |
|
| Code unifié de Digital | Catégorie | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400,304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
Traitement : W-H, CARTE DE TRAVAIL
États techniques de la livraison : Traitement thermique et marinage ou traitement thermique protecteur de l'atmosphère
Très utilisé dans le domaine de : Trasport liquide

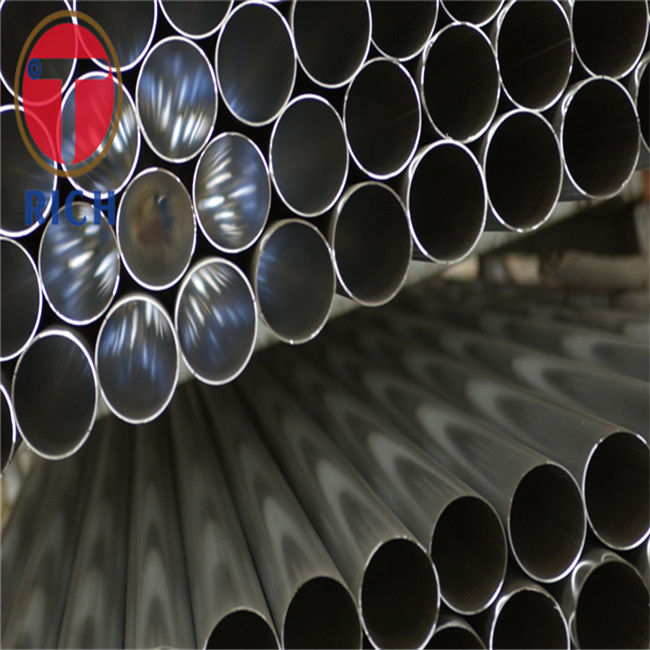

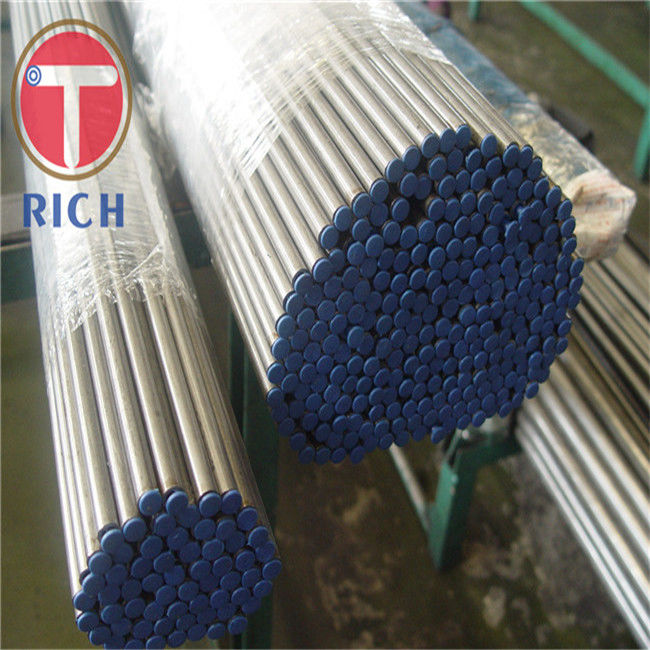

Images de produit :
