Pièces en acier inoxydable austénitique sans soudure de grand diamètre pour échangeur de chaleur
ContPerson : Richard SHEN
Numéro de téléphone : +86-13736164628
WhatsApp : +8613736164628
Quantité de commande min : | larguons | Prix : | negotiable |
---|---|---|---|
Détails d'emballage : | Par paquets dans la boîte en bois | Délai de livraison : | 3-4 semaines |
Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union | Capacité d'approvisionnement : | 5000tons par an |
Lieu d'origine: | La Chine | Nom de marque: | Torich |
---|---|---|---|
Certification: | ISO9001 | Numéro de modèle: | ASTM A213 |
Détail Infomation |
|||
la norme: | ASTM A213 | Qualité: | 304 316 |
---|---|---|---|
Production: | Étiré à froid | État de la livraison: | Mariné et recuit |
Application: | Chaudière et échangeur de chaleur | Type: | Directement et coude en U |
Surligner: | acier en forme de tuyau inoxydable,tube d'acier inoxydable de grand diamètre |
Description de produit

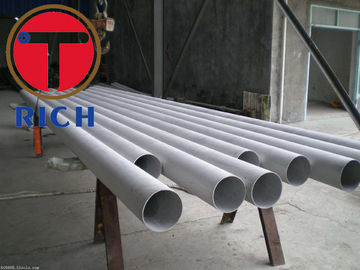

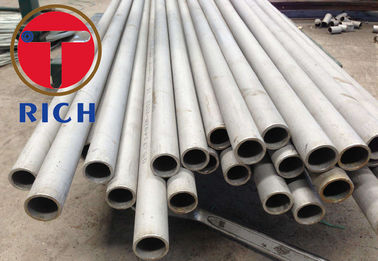

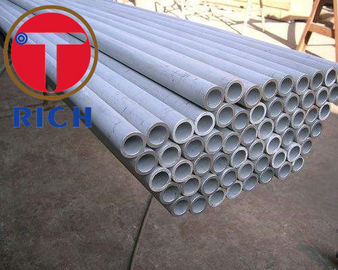

Tubes et tuyaux sans soudure, en acier A213 inoxydables recuits marinés pour la chaudière/échangeurs de chaleur
Des tubes sans couture d'acier inoxydable pour la chaudière et l'échangeur de chaleur, sont faits selon la norme nationale chinoise GB13296-91.
GB13296-91 est une norme applicable pour les tuyaux d'acier inoxydables sans couture qui est employée pour la chaudière et l'échangeur de chaleur.
Tubes sans couture de l'acier inoxydable GB13296-1991 pour la chaudière, échangeurs de chaleur
0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
Tandard technique : GB13296-91
Tolérance pour le tube de chaudière inoxydable sans couture :
Méthode de production | Taille (millimètre) | Tolérance | |
Laminage à chaud (extrusion) | OD | ≤140 | ±1.25% |
>140 | ±1.0% | ||
POIDS | ≤10 | ±12.5% | |
>10 | ±15% | ||
Étiré à froid (laminé à froid) | OD | 8~30 | ±0.20mm |
>30~50 | ±0.30mm | ||
>50 | ±0.8% | ||
POIDS | 1.0~3 |
+12% -10% |
|
>3.0 |
±10% |
Longueur :
La longueur ou le tube en acier général :
Tube à laminage à chaud (d'extrusion) : 3~12 m
Tube (laminé à froid) étiré à froid : 3~8 m
La longueur pour la conduite d'eau et le tuyau d'acier de chaudière :
Tube à laminage à chaud (d'extrusion) : 4~12 m
Tube (laminé à froid) étiré à froid : 4~8 m
Tolérance de recourbement :
WT≤15mm, Bending≤1.5mm/m
WT>15mm, Bending≤2.0mm/m
Forme de fin :
Les deux extrémités du tuyau devraient être coupées perpendiculairement, et enlèvent des bavures
Propriété mécanique
Le traitement thermique des propriétés mécaniques longitudinales du tuyau d'acier selon la norme.
Matériel |
MPA de résistance à la traction ≥ |
MPA de limite conventionnelle d'élasticité ≥ |
Élongation % ≥ |
0Cr18Ni9 | 520 | 205 | 35 |
1Cr19Ni9 | 520 | 205 | 35 |
0Cr19Ni10 | 480 | 175 | 35 |
1Cr18Ni9Ti | 550 | 205 | 40 |
0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
0Cr26Ni5Mo2 | 590 | 390 | 18 |
1Cr17 | 410 | 245 | 20 |
00Cr27Mo | 410 | 245 | 20 |
1Cr25Ti | 440 | 245 | 17 |
Dureté :
Pour les tubes que W.T. ≥2 millimètre, essais de dureté de Rockwell devrait être pris.
Essais des tubes de chaudière sans couture :
essai 1.Bending :
Les tubes devraient prendre l'essai de pliage quand OD ≤22mm. L'angle de flexion est de 90 degrés, et le rayon de cintrage est 6 fois le diamètre extérieur du tube en acier.
2. Essai hydraulique ;
L'essai de courant de Foucault, essai par ultrasons peut être employé au lieu des essais hydrauliques. Quand essai de courant de Foucault, GB/T 7735-1995 gr. A devrait être suivi ; si ultrasonique l'essai, GB/T 5777-1996 gr. C8 devrait être suivi.
3. Aplatissement de l'essai
4. Essai bridant
5. Augmentez l'essai
