Tubes recuits par SA178a d'échangeur de chaleur d'ASTM A178 ERW
ContPerson : Richard SHEN
Numéro de téléphone : +86-13736164628
WhatsApp : +8613736164628
Quantité de commande min : | 1tons | Prix : | Negotiation |
---|---|---|---|
Détails d'emballage : | Dans des boîtes en bois | Délai de livraison : | 10-30days |
Conditions de paiement : | L/C, T/T | Capacité d'approvisionnement : | 5000 tonnes par an |
Lieu d'origine: | LA CHINE | Nom de marque: | Torich |
---|---|---|---|
Certification: | ISO | Numéro de modèle: | SA179 |
Détail Infomation |
|||
Matériel: | Acier au carbone, acier inoxydable, acier allié | Types: | Tube d'aileron incorporé de G |
---|---|---|---|
Machines applicables: | Radiateur d'échangeur de chaleur | matériel d'aileron: | Al |
Longueur: | Comme customer'requests | Conception: | Oui |
Surligner: | 16mo3 a enfoncé le tube d'aileron,sa179 a enfoncé le tube d'aileron,échangeur de chaleur à ailettes du tuyau 304 |
Description de produit

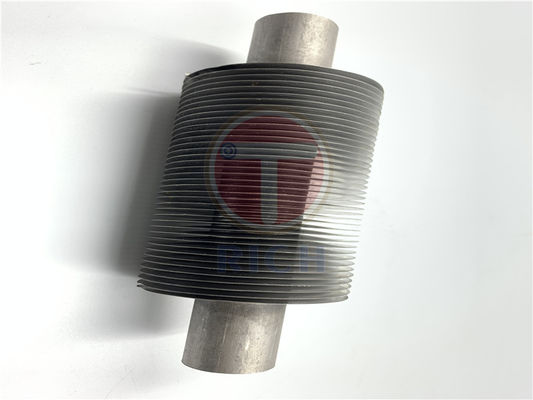

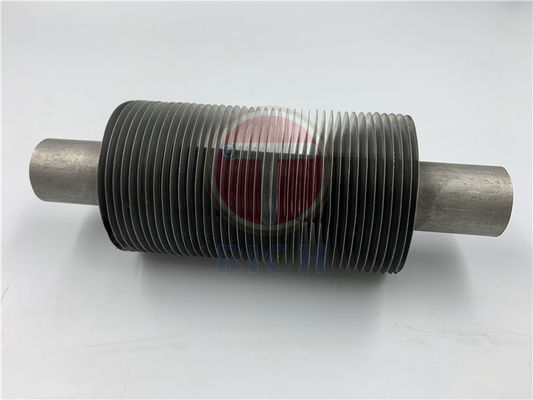

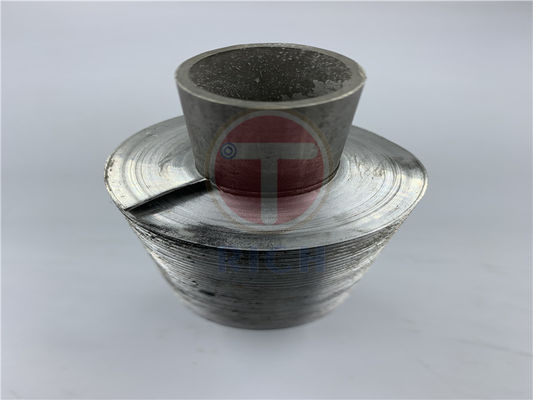

l'acier allié de l'acier au carbone 304 316 16Mo3 a enfoncé l'aileron de tube d'aileron de G et l'échangeur de chaleur de tube Dx Fintubes pour des échangeurs de chaleur
Des tubes à ailettes sont utilisés dans les applications impliquant le transfert de la chaleur à partir d'un fluide chaud à un fluide plus froid par un mur de tube. Le taux auquel un tel transfert de chaleur peut se produire dépend de trois facteurs : (1) la différence de la température entre les deux fluides ; (2) le coefficient de transmission de chaleur entre chacun des fluides et le mur de tube ; et (3) la superficie à laquelle chaque fluide est exposé. Dans le cas de l'les tubes (unfinned) nus, où la superficie extérieure n'est pas sensiblement plus grande que la superficie intérieure, le fluide avec le coefficient de transfert le plus à basse température dicteront le taux de transfert de chaleur global. Quand le coefficient de transmission de chaleur du fluide à l'intérieur du tube est plusieurs fois plus grand que celui du fluide en dehors du tube (cuisez par exemple l'intérieur et l'extérieur à la vapeur d'huile), le taux de transfert de chaleur global peut être considérablement amélioré en augmentant la surface extérieure du tube. En termes mathématiques, le produit du coefficient de transmission de chaleur pour le fluide extérieur multiplié par la superficie extérieure est fait pour assortir plus étroitement le produit du coefficient de transmission de chaleur liquide intérieur multiplié par la superficie intérieure.
Matériel bas de tube : Aileron de SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
Matériel : CS ; FPM67fins X 1,5 millimètres THK X 75 millimètres W X 160 millimètres H
Processus de fabrication : Il adopte la technologie en spirale de soudure à haute fréquence, la technologie nationale de brevet avec les alimentations d'énergie à haute fréquence comme source de chaleur pour chauffer la bande en acier, tuyau d'acier en même temps, soit ensemble soudé matériel : Acier, acier au carbone, tube nu OD etc. : lancement d'aileron de 25-63mm : taille d'aileron de 8-30mm : <200mm Fin="" Thick:="" 1="">
Nom | Tube bas (OD) millimètre |
Lancement d'aileron (millimètre) |
longueur (m) |
|||
Minute | Maximum | Minute | Maximum | Minute | Maximum | |
Tube d'aileron en aluminium expulsé | 12,7 | 51 | 2,1 | 10 | 0,5 | 20 |
Tube d'aileron en aluminium de L/LL/KL | 19 | 51 | 2,1 | 3,2 | 0,5 | 15 |
Tube d'aileron en aluminium incorporé | 19 | 42 | 2,3 | 3,2 | 0,5 | 15 |
Bas tube d'aileron | 12,7 | 32 | 0,8 | 2 | 0,5 | 20 |
Tube d'aileron en spirale | 12,7 | 70 | 0,5 | 20 | ||
Tube d'aileron en spirale d'à haute fréquence d'ERW | 16 | 219 | 3 | 25 | 0,5 | 28 |
Tube d'aileron dentelé par spirale d'à haute fréquence d'ERW | 16 | 219 | 3 | 25 | 0,5 | 28 |
Largeur dentelée (millimètres) 10 min~26 maximum |
Profondeur dentelée (millimètres) 4 min~16 maximum |
|||||
ERW a clouté le tube | 89 | 200 | 16 | 50 | 2 | 15 |
Tube d'aileron de C.C ERW H/HH | 25 | 51 | 9 | 25 | 1 | 15 |
Ailerons de H/HH | Longueur (millimètres) 60 min-150 maximum |
Épaisseur (millimètres) 1,5 min~4 maximum |
Largeur (millimètres) 30 min~50 maximum |
Applications
Les exemples typiques des applications où des tubes à ailettes sont utilisés incluent ce qui suit :
Une grande variété d'économiseurs et d'unités de récupération de chaleur de déchets pour utiliser la chaleur de l'échappement de fumée de chaudière, de turbine à gaz, des incinérateurs, etc.
Unités de déshydratation de glycol
Appareils de chauffage mis le feu, tels que des vaporisateurs de GNL, des préchauffeurs d'air, des appareils de chauffage d'huile, etc.
Appareils de chauffage de réservoir d'asphalte
Refroidisseurs d'air, tels que des refroidisseurs d'huile lubrifiante de l'eau et de chemise de compresseur
Fours à séchage de bois de charpente, et applications semblables
Clôture de bétail et appareils de chauffage de serre chaude
