Tubes recuits par SA178a d'échangeur de chaleur d'ASTM A178 ERW
ContPerson : Richard SHEN
Numéro de téléphone : +86-13736164628
WhatsApp : +8613736164628
Quantité de commande min : | 1 tonne | Prix : | USD 1500-2000 Per Ton |
---|---|---|---|
Détails d'emballage : | Par paquets | Délai de livraison : | 4-6 semaines |
Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Capacité d'approvisionnement : | 500 tonnes par mois |
Lieu d'origine: | ZHEJIANG CHINE | Nom de marque: | TORICH |
---|---|---|---|
Numéro de modèle: | Brown Fintube |
Détail Infomation |
|||
Certification: | ISO | Type: | SANS COUTURE, SOUDÉ |
---|---|---|---|
Application: | Échangeur de chaleur | Norme: | ASTM, JIS, AISI, DIN, EN |
Épaisseur: | 1mm-40mm | Diamètre extérieur: | 6-630mm |
Technique: | Étiré à froid | ||
Surligner: | tubes bruns d'échangeur de chaleur d'épingle à cheveux de fintube,tube d'aileron incorporé par aisi,tube d'aileron incorporé par épaisseur de 1mm |
Description de produit

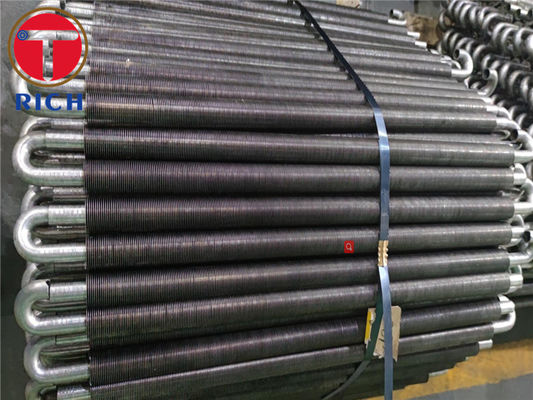

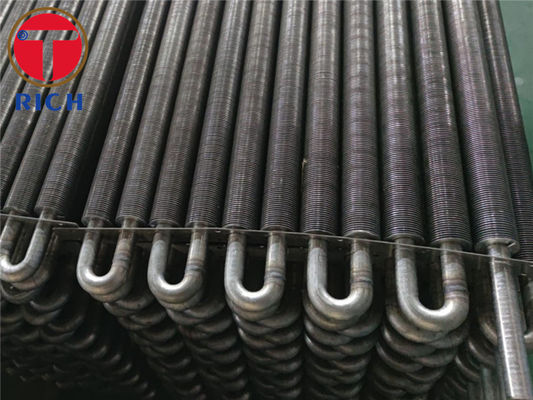

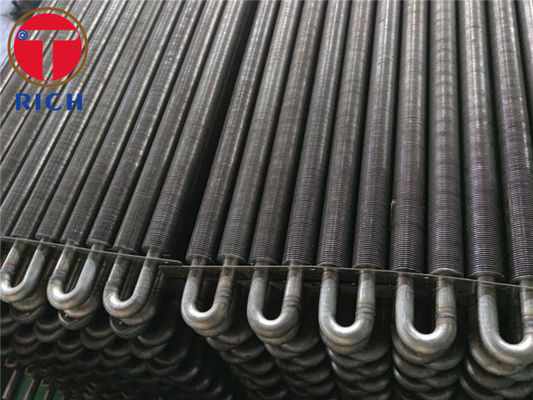

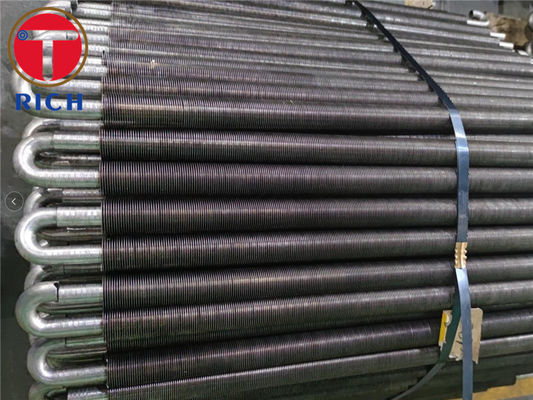

L'échangeur de chaleur d'épingle à cheveux de Brown Fintube Brown Fintube a enfoncé le tube à ailettes
La chaîne de production incluse de tube à ailettes équipement est avec succès fabriquée après beaucoup d'années
de éprouvez et pratique, et avez successivement accédé au marché. L'équipement est amélioré
concernant la technologie de pointe de l'équipement incorporé britannique de tube à ailettes. Contrôle de PLC
le mode est développé selon des conditions de production nationale, l'opération simple - traitant -
les équipements de soutien complets, et les produits fabriqués peuvent être comparables à l'équipement avancé
Le tuyau à ailettes marqueté de spirale est de traiter pré une cannelure en spirale avec une certaines largeur et profondeur sur le tuyau d'acier,
et marquetez alors la bande en acier sur le tuyau d'acier sur le tour. Dans le processus de enroulement, dû à une certaine charge initiale,
la bande en acier sera étroitement attachée dans la cannelure en spirale, afin d'assurer un certain secteur de contact entre l'acier
bande et le tuyau d'acier. Afin d'empêcher la bande en acier de springback et de tomber, les deux extrémités de l'acier
la bande sera soudée sur le tuyau d'acier. Afin de faciliter la marqueterie, il y aura un certain espace latéral entre
bande en acier et la cannelure en spirale. Si le dégagement latéral est trop petit pour former l'interférence, le processus de mosaïque est difficile
pour procéder sans à-coup. En outre, la bande en acier enroulée a toujours un certain rebond, qui fait la bande en acier
et le fond de la cannelure en spirale ne peut pas être bien relié.
Produit traitant des conditions pour l'équipement en spirale incorporé de tube à ailettes (incorporé)
1 profondeur et stabilité de mosaïque
1,1 retirent l'essai de force : plus que 8kg ou le déchirement en aluminium de bande
profondeur de 1,2 marqueteries : 0,35 | 0,5, selon l'épaisseur de paroi du tube de four
stabilité de 1,3 marqueteries : l'échantillon à coulisse de force du premier morceau dans chaque décalage répond aux exigences de 1,1
1,4 le tuyau incorporé seront faits d'acier inoxydable et acier au carbone, et l'épaisseur de paroi du tuyau va le faire
pas soyez moins de 2mm
diamètre 1,5 du tuyau incorporé DN20 | 38 (norme américaine britannique selon 1,5 conditions)
1,6 là n'est aucune fente ou fente sur la surface du tuyau après encastrement
1,7 la taille du morceau marqueté seront calculés selon le diamètre de tuyau - généralement moitié du diamètre de tuyau,
mais pas plus fortement que 57 millimètres
exactitude dimensionnelle de 2 produits
2,1 toute la longueur de segment d'aile est - 5mm | + 5mm, et l'exactitude de mouvement de segment est - 0.3mm | + 0.4mm
espacement de 2,2 tranches + 0.21mm ou plus
perpendicularity 2,3 des ailerons et des tuyaux d'acier - 1 degré avec + 1 degré
2,4 la planéité de marqueterie est -0.1mm | + 0.1mm, excepté la différence de taille provoquée par la tolérance d'épaisseur de l'aileron elle-même
différence de taille de 2,5 marqueteries - 0.1mm | + 0.1mm, excepté la différence de taille provoquée par la tolérance dimensionnelle de l'aileron elle-même
2,6 dans les conditions du même matériel de tuyau d'acier, le même lancement et le nombre d'ailerons, la longueur de différents tubes à ailettes
change la même chose après incrustation
vitesse de 3 mosaïques
Le diamètre extérieur du tuyau bas est 20 | 50 selon l'espacement de diamètre et de feuille de tuyau
