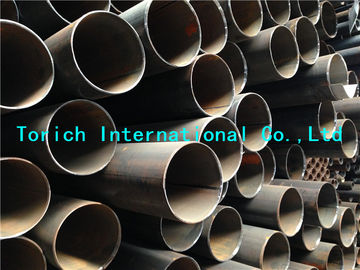

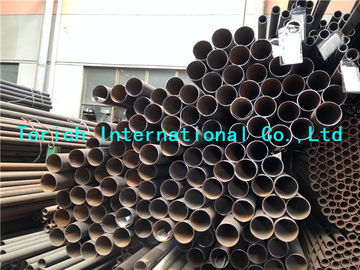

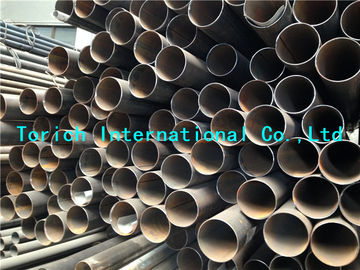

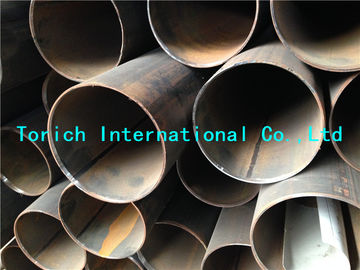

Sections creuses structurelles soudées formées à froid d'aciers grain non allié/fin d'EN10219-2

Description de produit

Sections creuses structurelles soudées formées à froid d'EN10219-1 EN10219-2 des aciers de grain non allié et fin





Partie : État technique de la livraison

Partie : Tolérances, dimensions et propriétés sectionnelles



Processus de fabrication creux structurel de section :

Des sections creuses structurelles sont fabriquées par le soudage électrique ou la soudure à l'arc électrique submergée sans traitement thermique suivant. Les sections de cavité construites par un processus continu pas incude les soudures employées pour joindre les longueurs de la bande avant de former la section creuse, sauf que pour les sections arc-soudées submergées hélicoïdal soudées de cavité de (SAW), de telles soudures seront autorisées quand examiné selon 9.4.3.0 EN10219-1, EN10291-2.



États de la livraison :

Les sections creuses sont formées à froid livré sans couture suivante de traitement thermique sauf que de soudure peut-être dans en tant qu'état soudé ou soumis à un traitement thermique

NOTE :  Pour A VU les sections creuses au-dessus de 508 millimètres en dehors de diamètre qu'il peut être nécessaire d'effectuer une opération de formation chaude, qui n'affecte pas les propriétés mécaniques, afin de répondre aux exigences de tolérance de -de-arrondi.



Aptitude à la galvanisation d'immersion chaude :

Les produits sont suitbale pour la galvanisation d'immersion chaude.




Tolérances du TABLEAU 1

Symbole	Unité	Définition
B	millimètre	Longueur nominale de côté de section creuse carrée. Longueur nominale du côté plus court d'une section creuse rectangulaire
C1/C2	millimètre	Longueur de la région faisante le coin d'une place ou d'une section creuse rectangulaire
Dmax/Dmin	millimètre	Le maximum et le minimum en dehors du diamètre d'une section creuse circulaire mesurée dans le même avion
H	millimètre	Longueur nominale du côté plus long d'une section creuse rectangulaire
M	Kg/m	La masse par unité de longueur
T	millimètre	Épaisseur nominale
O	%	-de-arrondi
T	millimètre	Épaisseur nominale
V	millimètre	Torsion mesurée par total



Tolérances du TABLEAU 2

Caractéristique	Sections creuses circulaires	Place et sections creuses rectangulaires
Dimensions extérieures (AndH de D, de B)	±1% avec un minimum de ±0.5mm et un maximum de ±10mm	Longueur latérale (millimètre)	Tolérance
		H, B <100   100≤H, B≤200 H, B>200	±1% avec l'un minimum ±0.5mm ±0.8% ±0.6%
Épaisseur (T)	Pour D≤406.4mm : T≤5mm ±10% T>5mm ±0.50mm Pour D>406.4mm : ±10% avec un maximum de 2mm	T≤5mm ±10% T>5mm ±0.50mm
-de-arrondi (O)	2% pour les sections creuses ayant le rapport diamètre/épaisseur ne dépassant pas le ① 100	--
② de concavité/convexité	--	Maximum 0,8% avec un minimum de 0.5mm
Forme carrée de côté	--	90° ±1°
Profil faisant le coin externe	--	Voir le tableau 3
Tordez (V)	--	2mm plus la longueur de 0.5mm/m
Rectitude	0,20% de la longueur totale	0,15% de la longueur totale
La masse (M)	±6% sur différentes longueurs

Le ① où le rapport diamètre/épaisseur dépasse 100 la tolérance sur le -de-arrondi sera convenu.

Le ② la tolérance sur la convexité et la concavité est indépendant de la tolérance sur des dimensions extérieures.



Profil faisant le coin externe du TABLEAU 3

Épaisseur T millimètre	Profil faisant le coin externe C1, C2, ou R1 millimètre
T≤6 6<T≤10 10<T	1.6T à 2.4T 2.0T à 3.0T 2.4T à 3.6T

Les côtés n'ont pas besoin d'être tangentiels aux arcs faisants le coin.



Tolérances du TABLEAU 4 sur le ① de longueur

Type de longueur	Gamme dans le millimètre	Tolérance
Longueur aléatoire	4000 à 16000 avec une gamme de 2000 par article d'ordre	10% de sections fournies peut être au-dessous du minimum pour la gamme commandée mais moins de 75% du minimum de la gamme
Longueur approximative	≥4000	﹢50mm 0
Longueur précise	<6000 ≥6000 à ≤10000 >10000	﹢5mm 0 ﹢15mm 0 ﹢5mm +1mm/m 0

① que l'acheteur indiquera dans l'enquête et commandera le type de longueur prié et la gamme de longueur ou la longueur priée.



Les tolérances du TABLEAU 5 sur la taille de la perle interne et externe de soudure pour l'arc submergé ont soudé les sections creuses

Épaisseur (T)	Hauteur maximum de perle de soudure (millimètres)
≤14.2 >14.2	3,5 4,8







Formes de produits :

CFCHS = section creuse circulaire formée à froid

CFRHS = place formée à froid ou section creuse rectangulaire



Charecteristics :

- Tolérances sur des dimensions et des formes

- Élongation

- Résistance à la traction

- Limite conventionnelle d'élasticité

- Résistance aux chocs

- soudabilité (composition chimique)





Références normatives :

EN287-1, essai de qualification des soudeuses - soudure par fusion - partie : Aciers



EN10020-1, matériaux métalliques - essai de tension - partie : Méthode d'essai à la température ambiante



EN10020 : 2000, définition et classification des catégories de l'acier



EN10021 : 1983, conditions de livraison techniques générales pour l'acier et produits de fer



EN10027-1, systèmes de désignation pour des aciers - partie : Noms en acier



EN10027-2, systèmes de désignation pour des aciers - partie : Systèmes de Numericl



EN10045-1, matériaux métalliques - essai au choc de Charpy - partie : Examinez la méthode



EN10052 : 1993, vocabulaire des termes de traitement thermique pour les produits ferreux



EN10168, produits en acier - documents d'inspection - liste d'information et description



EN10204, produits métalliques - types d'inspection et description



EN10219-2 : 2006, sections creuses structurelles soudées formées à froid des aciers de grains non alliés et fins - partie : Tolérances, dimensions et propriétés sectionnelles



EN10246-3, essai non destructif des tubes en acier - partie : Essai automatique de courant de Foucault (excepté l'arc submergé soudé) des tubes en acier sans couture et soudés pour la détection des imperfections.



EN10246-5, essai non destructif des tubes en acier - partie : Essai de fuite de plein transducteur magnétique périphérique automatique/flux (excepté l'arc submergé soudé) des tubes en acier ferromagnétiques sans couture et soudés pour la détection des imperfections longitudinales



EN10246-8, essai non destructif des tubes en acier - partie 8 : Essai ultrasonique automatique de la couture de soudure des tubes en acier soudés électriques pour la détection des imperfections longitudinales



EN10246-9, essai non destructif des tubes en acier - partie 9 : Essai ultrasonique automatique de la couture de soudure des tubes en acier arc-soudés submergés pour la détection des imperfections longitudinales et/ou transversales



EN10246-10, essai non destructif des tubes en acier - partie 10 : Essai radiographique de la couture de soudure des tubes en acier soudés par arc automatique de fusion pour la détection des imperfections



EN1056, essai non destructif des tubes en acier - qualification et compétence du personnel d'essai non destructif du niveau 1 et 2



CR 10261, examen de la circulaire 11 de l'information d'ECISS - fer et acier - des méthodes disponibles d'analyse chimique



EN10266 : 2003, tubes en acier, garnitures et sections creuses structurelles en acier - symboles et définitions des termes pour l'usage dans des normes de produit



Produits d'OIN d'en 377, en acier et en acier - emplacement et préparation des morceaux sans couture et d'essai pour l'essai mécanique (OIN 377 : 1997)



OIN 643, aciers - détermination micrographique d'en du grosseur du grain apparent (643:2003 d'OIN)



OIN 2566-1, aciers - conversion d'en des valves d'élongation - partie : Carbone et aciers faiblement alliés (2566-1:1984 d'OIN)



9001:2000 d'OIN d'en, systèmes de gestion de la qualité - conditions (ISO9001 : 2000)



OIN 14284 d'en, acier et fer - échantillonnage et préparation des échantillons pour la détermination de la composition chimique (14284:1996 d'OIN)



OIN 15607 d'en, spécifications et qualification des procédures de soudure pour les matériaux métalliques - règles générales (ISO15607 : 2003)



OIN 15609-1 d'en, spécifications et qualification des procédures de soudure pour les matériaux métalliques - spécifications de procédure de soudure - partie : Soudure à l'arc électrique (15609-1:2004 d'OIN)



OIN 15614-1 d'en, spécifications et qualification des procédures de soudure pour les matériaux métalliques - essai de procédure de soudure - partie : Arc et soudage à gaz des aciers et soudure à l'arc électrique du nickel et des alliages de nickel (OIN 15614-1 : 2004)
