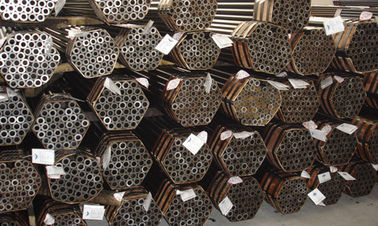

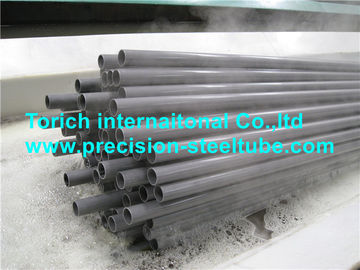

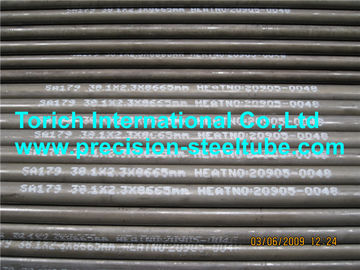

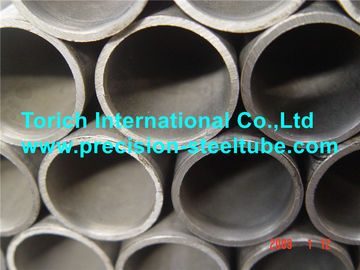

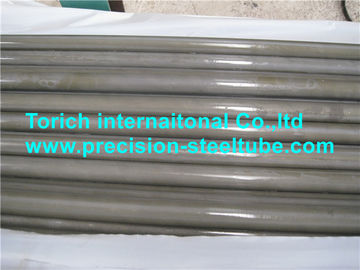

Tubes de chaudière à vapeur EN10216-2 pour des récipients à pression, tubes d'échangeur de chaleur

Description de produit

Les tubes et tuyaux sans soudure, en acier EN10216-2 pour la pression purposes les tubes en acier non alliés d'états techniques de la livraison avec les propriétés élevées spécifiques de la température

Applications : pour les canalisations de fabrication des chaudières, équipement de navire

Classe de grandeur :

O.D. : 10.2-711mm W.T. : 1.6-100mm L : selon le besoin des clients



Catégorie en acier :

195GH, P235GH, P265GH, 16Mo3,10CrMo9-10,11CrMo9-10,25CrMo4



Fabrication :

Les tubes sont fabriqués par un processus sans couture par de finition chaud ou le froid fini

Option 1 :  Les tubes sont de finition froid avant traitement thermique.



Composition chimique

Catégorie en acier		C	SI	Manganèse	P	S	Cr	MOIS	Al
Nom en acier	Acier  Nombre	maximum	maximum	maximum	maximum	maximum	maximum	maximum
195GH	1,0348	0,13	0,35	0,70	0,025	0,020	0,30	0,08	≥0.020
P235GH	1,0345	0,16	0,35	1,20	0,025	0,020	0,30	0,08	≥0.020
P265GH	1,0425	0,20	0,40	1,40	0,025	0,020	0,30	0,08	≥0.020
20MnNb6	1,0471	0,22	0.15-0.35	1.0-1.50	0,025	0,020	-	-	≤0.060
16Mo3	1,5415	0.12-0.20	0,35	0.40-0.90	0,025	0,020	0,30	0.25-0.35	≤0.040
10CrMo9-10	1,7380	0.08-0.14	0,50	0.30-0.70	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
11CrMo9-10	1,7383	0.08-0.15	0,50	0.40-0.80	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
25CrMo4	1,7218	0.22-0.29	0,40	0.60-0.90	0,025	0,020	0.90-1.20	0.15-0.30	≤0.040



Propriétés mécaniques

Catégorie en acier		Propriétés de traction			Tensil	Élongation
Nom en acier	Acier  Nombre	Limite conventionnelle d'élasticité supérieure			Force	Un min.%
		Minute de ReH pour l'épaisseur de paroi			Rm
		T millimètre
		≤16de T	≤40 de 16<T	≤60 de 40<T
		MPA	MPA	MPA	MPA	l	t
195GH	1,0348	195	|	|	320-440	27	25
P235GH	1,0345	235	225	215	360-500	25	23
P265GH	1,0425	265	225	245	410-570	23	21
20MnNb6	1,0471	355	345	335	500-650	22	20
16Mo3	1,5415	280	270	260	450-600	22	20
10CrMo9-10	1,7380	280	280	270	480-630	22	20
11CrMo9-10	1,7383	355	355	355	540-680	20	18
25CrMo4	1,7218	345	345	345	540-690	18	15





Les tubes et tuyaux sans soudure, en acier EN10216 pour la pression purposes- l'état technique de la livraison :

Tubes EN10216-1 en acier non alliés avec les propriétés spécifiques de température ambiante

Tubes EN10216-2 en acier non alliés avec les propriétés élevées spécifiques de la température

Tubes d'acier de grain fin de l'alliage EN10216-3

Tubes d'acier non allié et allié d'EN10216-4 avec les propriétés spécifiques de basse température

Tubes de l'acier inoxydable EN10216-5



Références normatives :



EN10002-1, matériaux métalliques - essai de tension - partie : Méthode d'essai à la température ambiante



EN10002-5, matériaux métalliques - essai de tension - partie : Méthode d'essai à la température élevée.

EN10020, définition et classification des catégories de l'acier



EN10021, conditions de livraison techniques générales pour l'acier et produits de fer



EN10027-1, systèmes de désignation pour l'acier - partie : Noms en acier, principaux symboles



EN10027-2, systèmes de désignation pour l'acier - partie : Systèmes numériques



EN10045-1, matériaux métalliques - essai au choc de Charpy - partie : Examinez la méthode



EN10052, vocabulaire des termes de traitement thermique pour les produits ferreux.



EN10204, produits métalliques - types de documents d'inspection



EN10233, matériaux métalliques - tube - aplatissement de l'essai



Tubes en acier d'ENV10200, sans couture et soudée - dimensions et masses par unité de longueur



EN10233, matériaux métalliques - tubes - aplatissement de l'essai



EN10234, les matériaux métalliques - tubes - dérivent l'essai en expansion



EN10236, les matériaux métalliques - tubes - sonnent l'essai en expansion



EN10237, les matériaux métalliques - tubes - sonnent l'essai de tension



EN10246-1, essai non destructif des tubes en acier - partie :  Essai électromagnétique automatique (excepté submergé arc-soudé) des tubes en acier ferromagnétiques sans couture et soudés pour la vérification de la fuite-étanchéité hydraulique



EN10246-5, essai non destructif des tubes en acier - partie : Essai de fuite de plein de magnetics transducteur périphérique automatique/flux (excepté submergé arc-soudé) des tubes en acier ferromagnétiques sans couture et soudés pour la détection des imperfections longitudinales



EN10246-6, essai non destructif des tubes en acier - partie : Plein sans couture ultrasonique périphérique automatique pour la détection des imperfections transversales



EN10246-7, essai non destructif des tubes en acier - partie 7 : Pleins (excepté l'arc submergé soudé) tubes en acier sans couture et soudés ultrasoniques périphériques automatiques pour la détection des imperfections longitudinales



EN10246-14, essai non destructif des tubes en acier - partie 14 : Pleins (excepté l'arc submergé soudé) tubes en acier sans couture et soudés altrasonic périphériques automatiques pour la détection des imperfections laminaires

En ISO377, acier et produits en acier - emplacement et préparation des échantillons et des morceaux d'essai pour l'essai mécanique (377:1997 d'OIN)



Produits sidérurgiques d'en 10168, - documents d'inspection - l'information et description de liste



Tubes en acier d'ENV10220, sans couture et soudée - dimensions et masses par unité de longueur



EN10266, tubes en acier, garnitures et sections creuses structurelles - définitions et symboles pour l'usage dans des normes de produit



EN10266-1, acier - conversion des valeurs d'élongation - partie : Carbone et aciers faiblement alliés (2566-1:1984 d'OIN)



OIN 14284 d'en, acier et fer - échantillonnage et préparation des échantillons pour la détermination de la composition chimique



CR 10266, systèmes de désignation pour l'acier - symboles supplémentaires
