Tubes en acier des véhicules à moteur de SAE J525, les DOM dessinés au-dessus de la tuyauterie de mandrin recuite

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: TORICH
Certification: ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED
Numéro de modèle: SAE J525
Conditions de paiement et expédition:
Quantité de commande min: 5 tonnes
Prix: negotiable
Détails d'emballage: Huile antirouille en emballage de caisse en bois ou emballage de carton
Délai de livraison: 35-60 jours
Conditions de paiement: L/C, L/C,
Capacité d'approvisionnement: 50000tons par an

Détail Infomation

Matériau: Acier à faible teneur en carbone Dimension: OD30-350mm*WT1-15mm
Longueur: Selon l'ordre ou la coupe de client aux PCs courts Applications: pour se plier et évaser, pièces d'auto
Méthode de production: Dessiné au-dessus de mandral (ODM) Forme: Round
la norme: SAE J525 État de la livraison: Recuit
Surligner:

tuyau d'acier à faible teneur en carbone

,

Tuyauterie mécanique en acier

Description de produit

Tubes en acier des véhicules à moteur de SAE J525, tuyauterie des DOM et tuyaux en acier des véhicules à moteur



Détail rapide :

SAE J525 a soudé la tuyauterie froide d'acier à faible teneur en carbone d'aspiration recuite pour se plier et évaser


Classe de grandeur : O.D. : 30-350mm W.T. : 1-15mm L : 12000mm ou coupe aux morceaux courts en tant que longueur spécifique



Applications :  pour se plier et évaser, pièces d'auto



Fabrication :

La tuyauterie est faite à partir de l'acier laminé plat formé dans une forme tubulaire, les bords dont sont joints et fusionnés par la soudure d'électrique-résistance. Après la formation et la soudure, la tuyauterie est normale et à une opération de froid-dessin qui aura comme conséquence une réduction de minimum de 15% d'en coupe soyez sujet, dont 8% consistera en réduction d'épaisseur de paroi. Sequent au travail à froid, la tuyauterie normailzed par l'intermédiaire d'une méthode de contrôle atmosphérique pour produire un produit fini qui répondra à toute l'exigence de SAJ525



Dimensions et tolérances :

Les tolérances applicables à la tuyauterie en dehors du diamètre et du diamètre intérieur sont montrées dans le tableau 1.

Les tolérances applicables à l'épaisseur de paroi de tuyauterie sont montrées dans le tableau 2

Les tolérances dimensionnelles peuvent seulement s'appliquer à deux des trois dimesions de tuyauterie (OD, identification, ou mur)

Sauf accord différent au moment entre le client et nous., les tolérances dimensionnelles s'appliqueront au tube OD et aux dimensions de mur.



                                               Tableau 1 - TUYAUTERIE EN DEHORS de TOLÉRANCE de DIAMATER
                   Tuyauterie nominale
                          OD millimètre
   Tolérance
    ±mm d'OD
   Tolérance
    ±mm d'identification
                          Jusqu'à 9,50 0,05 0,05
                Plus de 9,50 à 15,88 inclus 0,06 0,06
                Plus de 15,88 à 50,80 inclus 0,08 0,08
                Plus de 50,8 à 63,50 inclus 0,10 0,10
                Plus de 63,50 à 76,20 inclus 0,13 0,13
                Plus de 76,20 à 100,00 inclus 0,15 0,15
                La tolérance de POIDS sera pas plus de 10%





                                            Tableau 2 - TOLÉRANCE d'ÉPAISSEUR de PAROI de TUYAUTERIE
Nominal
Épaisseur de paroi
OD nominal
Par 22mm
±mm
OD nominal
22-48mm
±mm
OD nominal
48-100mm
±mm
0,89  0.05/0.05 0.05/0.05 0.05/0.05
1,00  0.05/0.05 0.05/0.08 0.05/0.08
1,25  0.05/0.05 0.05/0.08 0.05/0.08

1,50  0.05/0.05 0.05/0.08 0.05/0.08
1,65  0.05/0.05 0.05/0.08 0.05/0.08
2,00  0.05/0.05 0.05/0.08 0.05/0.08
2,11  0.05/0.05 0.05/0.08 0.05/0.08

2,410  0.05/0.05 0.05/0.08 0.08/0.08
2,500  0.05/0.08 0.05/0.10 0.08/0.08
2,770  0.05/0.08 0.05/0.10 0.08/0.08
3,000  0.05/0.08 0.05/0.10 0.08/0.08
3,050  0.05/0.08 0.05/0.10 0.08/0.08

3,40 - 0.05/0.10 0.08/0.08
3,75 - 0.05/0.10 0.08/0.08
4,00 - 0.08/0.10 0.08/0.10
4,19 - 0.08/0.10 0.08/0.10
4,57 - 0.10/0.10 0.08/0.13
5,00 - 0.10/0.13 0.10/0.13





                                               Tableau 2 - CONDITIONS CHIMIQUES
                                Élément                            %
                                 Carbone                     0.06-0.18
                                Manganèse                     0,30 à 0,60
                                Phosphpris                     0,040 maximum
                                Soufre                     0,050 maximum





                                                      Tableau 3 - PROPRIÉTÉS MÉCANIQUES
                                   Propriétés                     Valeur
                            Limite conventionnelle d'élasticité, minute                 MPA 170
                           Strenth final, minute                 MPA 310
                        Élongation dans 50mm, minute                    35%
                       Dureté (Rockwell B), maximum                    65,00



Tubes en acier des véhicules à moteur de SAE J525, les DOM dessinés au-dessus de la tuyauterie de mandrin recuite 0 Tubes en acier des véhicules à moteur de SAE J525, les DOM dessinés au-dessus de la tuyauterie de mandrin recuite 1

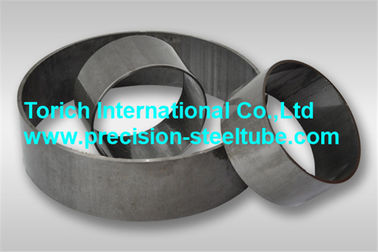

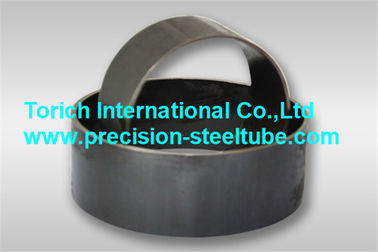

Tubes en acier des véhicules à moteur de SAE J525, les DOM dessinés au-dessus de la tuyauterie de mandrin recuite 2 Tubes en acier des véhicules à moteur de SAE J525, les DOM dessinés au-dessus de la tuyauterie de mandrin recuite 3
