En en acier des véhicules à moteur 10305-3 STKM11 STKM12 des tubes JIS-G 3445 d'Erw soutenant l'appui-tête automatique de Seat
ContPerson : Richard SHEN
Numéro de téléphone : +86-13736164628
WhatsApp : +8613736164628
| Quantité de commande min : | 8 tonnes ou 5 tonnes | Prix : | negotiable |
|---|---|---|---|
| Détails d'emballage : | Par paquets | Délai de livraison : | 5-8 jours de semaines |
| Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Capacité d'approvisionnement : | 60000tons par an |
| Lieu d'origine: | La Chine | Nom de marque: | Torich |
|---|---|---|---|
| Certification: | IS09001 ISO14001 TS16949 | Numéro de modèle: | JIS G3472 |
|
Détail Infomation |
|||
| Matériel: | EST G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, S | OD: | 12-127mm |
|---|---|---|---|
| longueur: | 12m maximum | Application: | tube en acier de structure d'automobile |
| Surligner: | tubes d'acier au carbone de 17.3mm,Tubes d'acier au carbone de JIS G3472 STAM390G,Tubes d'acier au carbone d'automobiles |
||
Description de produit

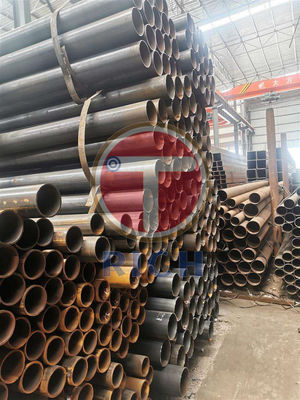

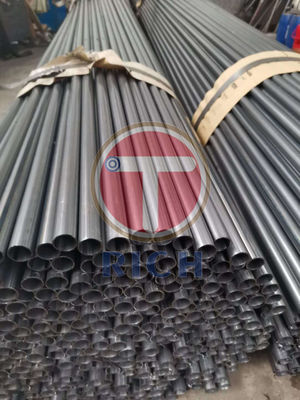

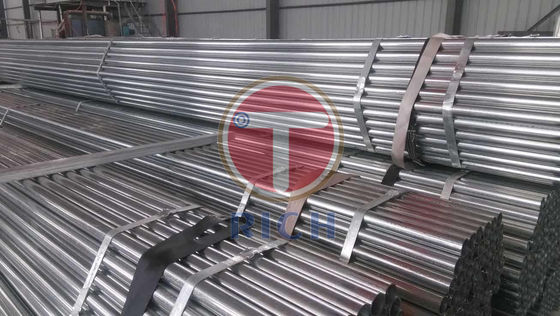

17,3 la catégorie STAM390G du millimètre 19,1 le millimètre JIS G3472 spécifie les tubes d'acier au carbone d'ERW utilisés pour des automobiles
| 機械構造用炭素鋼鋼管 JIS G3445 (STKM) JIS G3472 (STAM) |
航空機 de、 de 家具 de、 de 自動車 de、 de 機械,。 de その他の機械部品用 | ASTM A512 ASTM A513 ASTM A519 |
BS980 BS1717 BS1775 |
DIN2391 DIN2393 DIN 2394 |
JIS G3472, cette norme industrielle japonaise spécifie les tubes soudés d'acier au carbone de résistance électrique (ERW) utilisés pour des automobiles
Diamètre extérieur : 15.0mm jusqu'à et including127.0mm
Épaisseur de paroi : 1.0mm jusqu'à 7.0mm
Application : Buts structurels d'automobile
Catégorie : JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, tube en acier de structure d'automobile de STAM 540H ERW
Tableau en acier de composition chimique de tube de structure d'automobile de JIS G3472 ERW :
| Catégorie en acier | Composition chimique % | ||||
| C | SI | Manganèse | P | S | |
| STAM 290GA | 0,12 maxima. | 0,35 maxima. | 0,60 maxima. | 0,035 maxima. | 0,035 maxima. |
| STAM 290GB | |||||
| STAM 340G | 0,20 maxima. | 0,35 maxima. | 0,60 maxima. | 0,035 maxima. | 0,035 maxima. |
| STAM 390G | 0,25 maxima. | 0,35 maxima. | 0.30~0.90 | 0,035 maxima. | 0,035 maxima. |
| STAM 440G | 0,25 maxima. | 0,35 maxima. | 0.30~0.90 | 0,035 maxima. | 0,035 maxima. |
| STAM 440H | |||||
| STAM 470G | 0,25 maxima. | 0,35 maxima. | 0.30~0.90 | 0,035 maxima. | 0,035 maxima. |
| STAM 470H | |||||
| STAM 500G | 0,30 maxima. | 0,35 maxima. | 0.30~1.00 | 0,035 maxima. | 0,035 maxima. |
| STAM 500H | |||||
| STAM 540H | 0,30 maxima. | 0,35 maxima. | 0.30~1.00 | 0,035 maxima. | 0,035 maxima. |
Tableau de propriétés mécaniques en acier de tube de structure d'automobile de JIS G3472 ERW :
| Catégorie | Désignation | Résistance à la traction kgf/? | Limite conventionnelle d'élasticité kgf/? |
Morceau d'essai du morceau d'essai No.1 de l'élongation (1)% No.2 | Essai évasé (2) |
| Taille de la partie évasée de cloche (D : en dehors du diamètre du tube) | |||||
| {N ?} | {N ?} | Direction longitudinale | |||
| Catégorie G | STAM 290GA | 30 mn. | 18 mn. | 40 mn. | D 1,25 |
| {294} mn. | {177} mn. | ||||
| STAM 290GB | 30 mn. | 18 mn. | 35 mn. | D 1,20 | |
| {294} mn. | {177} mn. | ||||
| STAM 340G | 35 mn. | 20 mn. | 35 mn. | D 1,20 | |
| {343} mn. | {196} mn. | ||||
| STAM 390G | 40 mn. | 24 mn. | 30 mn. | D 1,20 | |
| {392} mn. | {235} mn. | ||||
| STAM 440G | 45 mn. | 31 mn. | 25 mn. | D 1,15 | |
| {441} mn. | {304} mn. | ||||
| STAM 470G | 48 mn. | 33 mn. | 22 mn. | D 1,15 | |
| {471} mn. | {324} mn. | ||||
| STAM 500G | 51 mn. | 36 mn. | 18 mn. | D 1,15 | |
| {500} mn. | {353} mn. | ||||
| Catégorie H | STAM 440H | 45 mn. | 36 mn. | 20 mn. | D 1,15 |
| {441} mn. | {353} mn. | ||||
| STAM 470H | 48 mn. | 42 mn. | 18 mn. | D 1,10 | |
| {471} mn. | {412} mn. | ||||
| STAM 500H | 51 mn. | 44 mn. | 16 mn. | D 1,10 | |
| {500} mn. | {431} mn. | ||||
| STAM 540H | 55 mn. | 49 mn. | 13 mn. | D 1,05 | |
| {539} mn. | {481} mn. |
Tableau en acier de dimension de tube de JIS G3472 :
| Spécifique en dehors du diamètre. | Épaisseur de paroi spécifique (millimètres) | ||||||||||||||
| (millimètre) | 1 | 1,2 | 1,6 | 2 | 2,3 | 2,6 | 2,8 | 2,9 | 3,2 | 3,4 | 3,5 | 4 | 4,5 | 5 | 6 |
| 15,9 | - | 0,435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
| 17,3 | - | - | - | 0,755 | 0,851 | - | - | - | - | - | - | - | - | - | - |
| 19,1 | 0,446 | 0,53 | 0,69 | 0,843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
| 22,2 | 0,523 | 0,621 | 0,813 | 0,996 | 1,13 | - | - | - | - | - | - | - | - | - | - |
| 25,4 | - | 0,716 | 0,939 | 1,15 | - | 1,5 | - | 1,61 | - | - | - | - | - | - | - |
| 28,6 | - | 0,811 | 1,07 | 1,31 | - | 1,67 | - | - | - | - | - | - | - | - | - |
| 31,8 | 0,76 | 0,906 | 1,19 | 1,47 | 1,67 | - | - | - | 2,26 | - | - | - | - | - | - |
| 34 | - | - | 1,28 | - | 1,8 | - | - | - | 2,43 | - | - | 2,97 | - | - | - |
| 35 | - | 1 | 1,32 | 1,63 | - | - | 2,22 | 2,32 | - | - | - | - | - | - | - |
| 38,1 | 0,915 | 1,09 | 1,44 | 1,78 | 2,03 | - | - | - | - | - | - | - | - | - | - |
| 42,7 | - | 1,23 | 1,62 | 2,01 | 2,29 | 2,57 | - | - | 3,12 | - | 3,38 | - | - | 4,65 | - |
| 45 | 1,08 | 1,3 | 1,71 | 2,12 | 2,42 | 2,71 | - | 3,01 | 3,3 | - | - | - | 4,49 | 4,93 | 5,77 |
| 47,6 | - | 1,37 | 1,81 | - | 2,57 | - | - | 3,2 | - | - | - | - | - | - | - |
| 48,6 | - | 1,4 | 1,85 | 2,3 | 2,63 | - | - | 3,27 | 3,58 | - | - | - | 4,89 | 5,38 | 6,3 |
| 50,8 | - | 1,47 | 1,94 | 2,41 | 2,75 | 3,08 | 3,31 | 3,43 | - | 3,97 | 4,08 | 4,63 | - | - | 6,63 |
| 54 | - | 1,56 | 2,07 | - | 2,93 | 3,29 | 3,54 | 3,65 | - | 4,24 | 4,36 | 4,95 | - | - | - |
| 57 | - | - | 2,19 | - | 3,1 | 3,48 | 3,74 | 3,87 | 4,25 | 4,49 | 4,62 | - | - | - | - |
| 60,5 | - | - | 2,32 | - | 3,3 | 3,71 | - | 4,12 | 4,52 | - | - | 5,59 | - | - | - |
| 63,5 | - | - | 2,44 | - | - | 3,9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2,5 | - | - | - | - | - | 4,88 | - | 5,31 | - | - | - | - |
| 68,9 | - | - | 2,66 | - | 3,78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2,7 | - | - | - | - | - | 5,27 | - | 5,74 | - | - | - | - |
| 75 | - | - | 2,9 | - | 4,12 | 4,63 | - | 5,16 | 5,67 | - | |||||
JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
