ASTM A53 Grade B ST52 Tubes en acier inoxydable et tubes en acier ovale avec une dimension extérieure majeure de 10 à 420 mm
Détails de produit
tuyauterie d'acier inoxydable de précision
,Tube sans couture d'acier au carbone

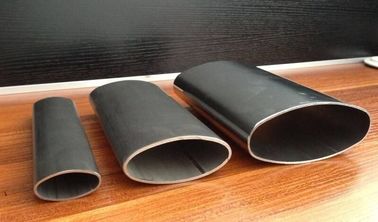

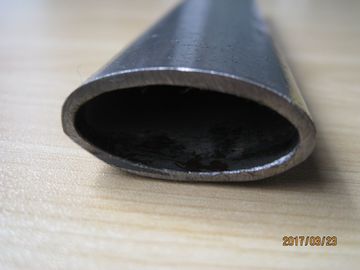

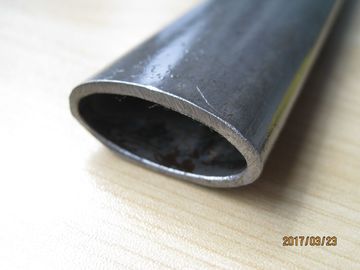

Les tubes en acier ovale sans soudure ASTM A53 et DIN 1629 ST35-ST52 sont des sections creuses en acier au carbone fabriquées par fabrication de tubes sans soudure, suivis d'un tirage à froid contrôlé, d'un laminage à froid,ou à profilés de précisionIls conviennent aux composants nécessitant une hauteur de profil inférieure, une rigidité directionnelle plus élevée, des surfaces lisses et une utilisation plus efficace de l'espace d'installation que les tubes ronds classiques.
Les profils ovales, elliptiques et ovales à face plane peuvent être fabriqués selon les dessins du client.droiture, et la symétrie transversale doivent être spécifiées séparément dans l'ordre d'achat.
Clarification technique:L'ASTM A369 est une spécification pour les tuyaux de charbon ou d'acier allié ferritique forgés et forés à paroi lourde destinés au service à haute température.Il ne s'agit pas d'un matériau classique pour les tubes ovales à froidPour les tubes ovaux sans soudure contrôlés dimensionnellement, ASTM A519, EN 10305-1, DIN 1629, JIS G3445, GB/T 3639,ou une spécification convenue basée sur un dessin est généralement plus appropriée.
| Nom de l'article | Spécification disponible |
|---|---|
| Type de produit | Tubes ovales sans couture, tubes elliptiques, tubes ovales à face plane |
| Matériel | Acier au carbone et aciers structurels à faible teneur en alliage |
| Les normes | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Des niveaux typiques | Pour les appareils de traitement des eaux usées, les normes ASTM A53 de catégorie A, ASTM A53 de catégorie B, ST35, ST45, ST52 |
| Dimension extérieure majeure | 10 à 420 mm, sous réserve du profil et de l'outillage |
| Dimension extérieure mineure | Fabriqué selon le dessin |
| Épaisseur de paroi | 0.5-50 mm, sous réserve de la taille du profil et du rapport de formage |
| Longueur | 1 à 12 m; taille fixe et taille en longueur |
| Tolérance dimensionnelle | Basé sur le dessin; tolérances de précision à froid disponibles |
| Tolérance à l'épaisseur des parois | Généralement ± 5% à ± 10%, selon la taille et la norme applicable |
| Le droit | Généralement ≤ 1,0 mm pour 1 000 mm; contrôle plus strict par accord |
| Le tour | Contrôlées selon les dimensions du profil et les exigences de la commande |
| Symétrie de section | Déviation de l'axe majeur et de l'axe mineur vérifiée à l'aide de jauges de profil ou de CMM |
| Condition de la surface | D'une teneur en matières premières en poids inférieur ou égal à 30% en poids |
| Route de fabrication | Tubes mères sans couture finies à chaud suivies d'un dessin à froid, d'un laminage à froid ou d'un profilage |
| Traitement thermique | D'une épaisseur n'excédant pas 50 cm3 |
| Condition finale | Machinerie à l'état brut, débouillée, déchiquetée, filetée ou à dessin spécifique |
| Inspection | Inspection dimensionnelle, essai de traction, essai d'aplatissement, essai de dureté, essai par tourbillon ou par ultrasons |
| Documentation | Certificat d'inspection EN 10204 3.1 disponible |
L'axe principal, l'axe secondaire, l'épaisseur de la paroi, le rayon du profil et la symétrie de la section sont inspectés indépendamment..
Pour les ensembles de précision, le dessin d'achat recommandé doit comprendre: dimension extérieure majeure × dimension extérieure mineure × épaisseur de paroi × longueur.Le dessin doit également définir l'écart autorisé de l'axe majeur, déviation de l'axe mineur, torsion, droiture et rayon d'angle ou de transition.
Un tube ovale a différents moments de seconde d'aire autour de ses axes majeur et mineur.Cela permet aux concepteurs d'orienter le tube de sorte qu'une plus grande rigidité est obtenue dans la direction principale de chargement sans augmenter la hauteur globale du profil.
La rigidité finale dépend de la géométrie complète de la section et doit être vérifiée à partir du dessin approuvé plutôt que d'être estimée à partir d'un diamètre nominal du tube rond.
Le dessin à froid ou le profilage contrôlé peuvent produire une surface externe uniforme adaptée à la peinture, au revêtement en poudre, au placage, au soudage et à l'usinage ultérieur.La rugosité de la surface et les marques longitudinales admissibles doivent être convenues avant la production lorsque le tube est utilisé comme composant exposé..
L'outillage du profil, le rapport de réduction, la lubrification et la séquence de traitement thermique sont contrôlés pour réduire l'amincissement excessif des parois aux extrémités de l'axe principal.L'épaisseur de la paroi doit être mesurée à plusieurs endroits autour de la section transversale plutôt qu'à un seul point..
Le traitement thermique peut être sélectionné en fonction de l'équilibre requis entre résistance, allongement, dureté, soudabilité et performances de formage.ST35 normalisé ou ST45 est généralement sélectionné pour les composants nécessitant un bon formage et de soudage, tandis que ST52 est sélectionné lorsque la résistance structurelle est plus élevée.
Les acheteurs professionnels constatent souvent que les fournisseurs ne citent qu'un "diamètre extérieur" pour un tube non rond.
Chaque profil personnalisé peut être contrôlé à l'aide d'un dessin approuvé qui identifie:
| Paramètre contrôlé | Méthode de contrôle |
|---|---|
| Dimension extérieure majeure | Calibre, jauge de profil ou CMM |
| Dimension extérieure mineure | Calibreur, jauge de profil ou CMM |
| Épaisseur de paroi | Mesure par ultrasons de la jauge ou de la coupe |
| Symétrie transversale | Comparateur optique, jauge de profil ou CMM |
| Le droit | Législateur, indicateur de cadran ou banc d'inspection |
| Le tour | Fixation du point et mesure angulaire |
| Les défauts de surface | Inspection visuelle et échantillons acceptés |
Cette méthode d'inspection réduit les interférences de montage et l'inconsistance entre les lots de production.
L'ASTM A53 spécifie les tuyaux en acier noir ou galvanisé soudés et sans soudure et est principalement basé sur les dimensions des tuyaux ronds.Aucune des deux normes ne définit à elle seule toutes les exigences dimensionnelles pour une section ovale formée à froid.
Pour cette raison, les commandes peuvent être gérées à travers deux exigences coordonnées: propriétés matérielles et mécaniques selon la norme de matériau sélectionnée, et géométrie ovale finale, tolérances,droiture, torsion, état de surface et longueur selon le dessin approuvé ou la norme de tube de précision convenue.
Cela empêche une affirmation erronée selon laquelle une section ovale de dessin spécifique satisfait automatiquement à toutes les dispositions dimensionnelles d'une norme de tuyauterie ronde.
Les essais peuvent être sélectionnés en fonction du processus de fabrication prévu et des conditions de service.
- Pour les ensembles soudés, la composition chimique, les propriétés de traction, la soudabilité et la propreté de la surface sont prioritaires
- Pour les pièces courbées, l'allongement, la dureté, l'amincissement des parois et la distorsion de la section sont vérifiés
- Pour les pièces structurelles liées à la sécurité, des essais de traction, des essais d'aplatissement, des essais par ultrasons ou par tourbillon, des rapports dimensionnels et des nombres de chaleur traçables peuvent être fournis.
Ce plan d'inspection permet d'éviter les essais inutiles tout en assurant la vérification des caractéristiques critiques du composant fini.
| Système standardisé | Norme applicable | Une brève description |
|---|---|---|
| Pour l'ASTM | Pour les appareils à commande numérique | Pièces en acier noir ou galvanisé à chaud, sans couture et soudés; principalement en acier rond à pression et en acier mécanique |
| Pour l'ASTM | Pour l'aéronef | Tubes mécaniques sans soudure en acier allié ou en carbone; elles peuvent servir de base à des profils sur mesure |
| Pour l'ASTM | Pour l'application de la norme ASTM A369/A369 | Pièces en acier allié au carbone ou ferritique forgé et foré à paroi lourde pour le service à haute température; non standard de tubes ovales classiques |
| Résultats | Pour les appareils électroniques | Tubes en acier de précision à froid sans soudure, de dimensions et de qualité de surface contrôlées |
| DIN | DIN 1629 | Spécification historique pour les tubes circulaires en acier inoxydable sans soudure avec des exigences de qualité particulières |
| JIS | Le système de contrôle de l'eau | Tubes en acier au carbone destinées à la construction de machines |
| Résultats | Le numéro d'immatriculation du véhicule | Tubes en acier de précision, sans soudure, tirées à froid ou laminées à froid |
| Le GOST | Pour l'utilisation de la machine à laver | Tubes en acier sans soudure déformées à froid couvrant les dimensions et les exigences techniques de livraison |
Le tube d'acier ovale ST52 sans soudure peut être utilisé pour fabriquer une main courante de protection de la cabine du tracteur.et une résistance à la flexion accrue lorsque l'axe principal est orienté dans le sens de la charge principale.
Pour ce produit, le dessin d'achat doit définir le profil du tube, le rayon de flexion, la longueur droite entre les courbes, l'aplatissement admissible après flexion, la position des joints de soudure, le système de revêtement,et les dimensions de l'appareil finalLe tube doit également être testé pour détecter les fissures et l'amincissement excessif de la paroi après flexion.
| Grade | La norme | C % | Si % | En % | P % Max. | S % Max. |
|---|---|---|---|---|---|---|
| ASTM A53 catégorie A | Pour les appareils à commande numérique | 0.25 au maximum. | - Je ne sais pas. | 0.95 au maximum. | 0.050 | 0.045 |
| ASTM A53 catégorie B | Pour les appareils à commande numérique | 0.30 au maximum. | - Je ne sais pas. | 1.20 au maximum. | 0.050 | 0.045 |
| Le numéro ST35 | DIN 1629 | 0.17 au maximum. | 0.35 au maximum. | 0.40 minutes. | 0.040 | 0.040 |
| Le numéro ST45 | DIN 1629 | 0.21 au maximum. | 0.35 au maximum. | 0.40 minutes. | 0.040 | 0.040 |
| Résistance à la corrosion | DIN 1629 | 0.22 au maximum. | 0.55 au maximum. | 1.60 au maximum. | 0.040 | 0.040 |
| Grade | La norme | Résistance minimale au rendement | Résistance à la traction | L'allongement minimum |
|---|---|---|---|---|
| ASTM A53 catégorie A | Pour les appareils à commande numérique | 205 MPa | 330 MPa min. | Calculé selon la surface de l'échantillon et la formule standard |
| ASTM A53 catégorie B | Pour les appareils à commande numérique | 240 MPa | 415 MPa min. | Calculé selon la surface de l'échantillon et la formule standard |
| Le numéro ST35 | DIN 1629 | 235 MPa | 350 à 480 MPa | 25% |
| Le numéro ST45 | DIN 1629 | 255 MPa | 410 à 530 MPa | 21% |
| Résistance à la corrosion | DIN 1629 | 355 MPa | 500 à 650 MPa | 21% |
-
