S31260 Tube sans soudure en acier inoxydable résistant à la corrosion pour échangeurs de chaleur
Propriétés de base
Lieu d'origine:
Zhejiang, Chine
Nom de marque:
TORICH
Attestation:
ISO9001, ISO14001, TS16949
Numéro de modèle:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
Propriétés commerciales
Quantité minimum de commande:
5TONS
Prix:
négociable
Conditions de paiement:
LC, D/A, D/P, T/T, Western Union,
Capacité à fournir:
5000Tons par an
Résumé du produit
Tube inoxydable soudé sans couture S31260 pour échangeur de chaleur Présentation du produit UNS S31260 est un acier inoxydable duplex ferritique-austénitique fortement allié conçu pour les tubes exposés à des milieux de traitement contenant du chlorure et à d'autres corrosifs. Conformément à la ...
Détails de produit
Mettre en évidence:
Tube inoxydable soudé sans couture
,Tube inoxydable soudé d'échangeur de chaleur
,Tube en acier de la précision S31260
Product Name:
Tube inoxydable soudé sans couture d'ASTM A790 S31260 pour l'échangeur de chaleur
Grade:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
Application:
Échangeur de chaleur
Typical Outside Diameter:
6-219 millimètres
Typical Wall Thickness:
0,5 à 20 mm
Length:
1 à 12 mètres ; longueurs de coupe personnalisées disponibles
Ends:
Coupe unie, ébavurée
Inspection:
Test hydrostatique ou test électrique non destructif tel que spécifié par ASTM A789/A789M
Description du produit

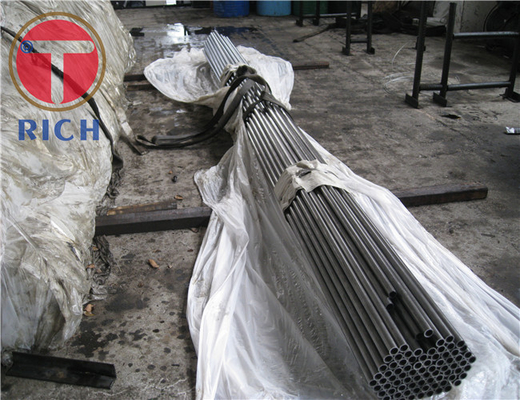

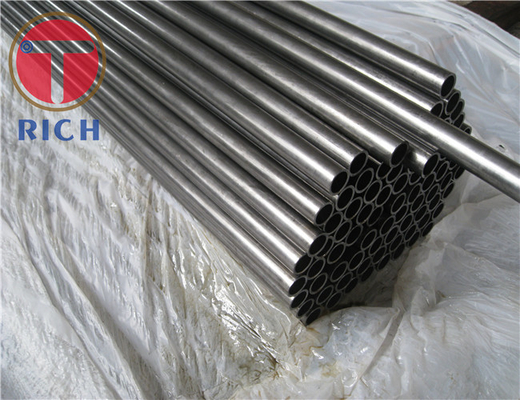

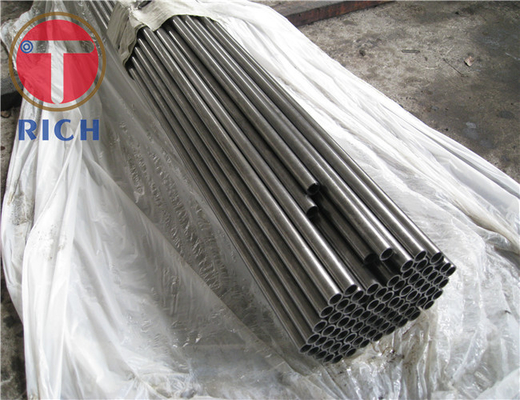

Tube inoxydable soudé sans couture S31260 pour échangeur de chaleur
Présentation du produit
UNS S31260 est un acier inoxydable duplex ferritique-austénitique fortement allié conçu pour les tubes exposés à des milieux de traitement contenant du chlorure et à d'autres corrosifs. Conformément à la norme ASTM A789/A789M, les tubes S31260 peuvent être fabriqués par des procédés sans soudure ou soudés, avec des tubes soudés produits sans ajout de métal d'apport.
Ses 24,0 à 26,0 % de chrome, 2,5 à 3,5 % de molybdène, 0,10 à 0,30 % d'azote, 0,20 à 0,80 % de cuivre et 0,10 à 0,50 % de tungstène offrent une résistance à la corrosion localisée nettement plus élevée que les aciers inoxydables austénitiques conventionnels. La combinaison d'une résistance à la corrosion, d'une limite d'élasticité élevée et d'un traitement thermique en solution contrôlée rend le S31260 particulièrement adapté aux tubes d'échangeurs de chaleur fonctionnant avec de l'eau de mer, des chlorures concentrés et des flux de processus chimiques agressifs.
Caractéristiques
| Article | Spécification |
|---|---|
| Matériel | Acier inoxydable duplex ferritique/austénitique |
| Qualité UNS | S31260 |
| Étalon primaire | ASTMA789/A789M |
| Formulaire de produit | Tube sans soudure / Tube soudé |
| Fabrication soudée | Aucun métal d'apport ajouté selon ASTM A789/A789M |
| Diamètre extérieur typique | 6-219 millimètres |
| Épaisseur de paroi typique | 0,5-20 mm |
| Longueur | 1-12 mètres ; longueurs de coupe personnalisées disponibles |
| Tolérance DO | Selon ASTM A1016/A1016M ; pour les tubes sans soudure soudés et finis à froid : environ ±0,10 mm en dessous de 25 mm de diamètre extérieur, ±0,15 mm pour un diamètre extérieur de 25 à 40 mm et ±0,20 mm pour un diamètre extérieur de 40 à 50 mm |
| Tolérance d'épaisseur de paroi | Selon ASTM A1016/A1016M selon la méthode de fabrication, l'épaisseur de paroi et le diamètre extérieur |
| Rectitude | Raisonnablement droit conformément à la norme ASTM A1016/A1016M ; une rectitude plus stricte spécifique au projet peut être spécifiée par accord |
| État des surfaces | Décapé et passivé ; finition recuite brillante ou polie mécaniquement disponible lorsque spécifié |
| Traitement thermique | 1020-1100°C, suivi d'un refroidissement rapide |
| Se termine | Coupe unie, ébavurée |
| Inspection | Test hydrostatique ou test électrique non destructif tel que spécifié par ASTM A789/A789M |
| Documentation | Certificat d'inspection des matériaux EN 10204 3.1 disponible lorsque spécifié |
Principales caractéristiques
Le S31260 contient 24,0 à 26,0 % de chrome et 2,5 à 3,5 % de molybdène, fournissant une base d'alliage solide pour la résistance aux piqûres et à la corrosion caverneuse dans les environnements contenant du chlorure.
L'azote est contrôlé entre 0,10 et 0,30 %. En utilisant la relation PREN conventionnelle PREN = %Cr + 3,3 × %Mo + 16 × %N, les limites de composition ASTM correspondent à une plage théorique de PREN d'environ 33,9 à 42,4. PREN est un indicateur comparatif d'alliage plutôt qu'une exigence d'acceptation ASTM A789.
Les tubes ASTM A789 S31260 ont des exigences minimales en matière de propriétés mécaniques de 690 MPa de résistance à la traction, de 450 MPa, de limite d'élasticité de 0,2 % et d'allongement de 25 %. Cette combinaison permet des conceptions techniques à parois plus minces que de nombreux aciers inoxydables austénitiques à moindre résistance lorsque les codes de conception et les tolérances de corrosion le permettent.
La plage de traitement thermique de la solution ASTM pour le S31260 est comprise entre 1 020 et 1 100 °C, suivie d'un refroidissement rapide. Un contrôle approprié de cette opération est important car les aciers inoxydables duplex dépendent de l'équilibre entre les phases ferritiques et austénitiques pour leurs propriétés mécaniques et de corrosion prévues.
La nuance spécifie en outre 0,20 à 0,80 % de cuivre et 0,10 à 0,50 % de tungstène, distinguant la chimie ASTM S31260 de nombreuses qualités duplex 22Cr conventionnelles.
Nos avantages
Vérification de l'intégrité des tubes de l'échangeur de chaleur
Une préoccupation récurrente pour les acheteurs d’échangeurs de chaleur est de détecter les discontinuités qui pourraient ultérieurement contribuer à des fuites ou à une défaillance prématurée des tubes. ASTM A789/A789M exige que chaque tube soit soumis à un examen électrique non destructif ou à un essai hydrostatique. Un examen supplémentaire par courants de Foucault peut être spécifié pour les commandes critiques d’échangeurs de chaleur. Les exigences d'inspection, les critères d'acceptation, les normes de référence et les rapports peuvent être convenus avant la production afin que l'ensemble de l'inspection corresponde aux spécifications de l'équipement de l'acheteur.
Une préoccupation récurrente pour les acheteurs d’échangeurs de chaleur est de détecter les discontinuités qui pourraient ultérieurement contribuer à des fuites ou à une défaillance prématurée des tubes. ASTM A789/A789M exige que chaque tube soit soumis à un examen électrique non destructif ou à un essai hydrostatique. Un examen supplémentaire par courants de Foucault peut être spécifié pour les commandes critiques d’échangeurs de chaleur. Les exigences d'inspection, les critères d'acceptation, les normes de référence et les rapports peuvent être convenus avant la production afin que l'ensemble de l'inspection corresponde aux spécifications de l'équipement de l'acheteur.
Traitement thermique duplex contrôlé
Les performances des tubes duplex dépendent fortement du contrôle du traitement thermique. Les tubes S31260 sont traités thermiquement en solution dans la plage spécifiée ASTM A789 de 1 020 à 1 100 °C et refroidis rapidement. Des enregistrements de traitement thermique et des certificats d'essais de matériaux peuvent être fournis à des fins de traçabilité. Cela réduit le risque d'acheter des tubes identifiés uniquement par leur chimie nominale sans historique de traitement documenté.
Les performances des tubes duplex dépendent fortement du contrôle du traitement thermique. Les tubes S31260 sont traités thermiquement en solution dans la plage spécifiée ASTM A789 de 1 020 à 1 100 °C et refroidis rapidement. Des enregistrements de traitement thermique et des certificats d'essais de matériaux peuvent être fournis à des fins de traçabilité. Cela réduit le risque d'acheter des tubes identifiés uniquement par leur chimie nominale sans historique de traitement documenté.
Contrôle dimensionnel pour l'assemblage de plaques tubulaires
Les fabricants d'échangeurs de chaleur exigent un diamètre extérieur, une épaisseur de paroi, une qualité d'extrémité de tube et une rectitude constants, car ces caractéristiques affectent directement l'insertion, l'expansion, le soudage orbital et l'assemblage du faisceau des plaques tubulaires. L'inspection dimensionnelle peut donc être effectuée conformément aux exigences ASTM A1016/A1016M, avec des tolérances de diamètre extérieur, de paroi ou de longueur plus strictes définies par l'acheteur pour les projets impliquant des trous de plaque tubulaire à dégagement réduit.
Les fabricants d'échangeurs de chaleur exigent un diamètre extérieur, une épaisseur de paroi, une qualité d'extrémité de tube et une rectitude constants, car ces caractéristiques affectent directement l'insertion, l'expansion, le soudage orbital et l'assemblage du faisceau des plaques tubulaires. L'inspection dimensionnelle peut donc être effectuée conformément aux exigences ASTM A1016/A1016M, avec des tolérances de diamètre extérieur, de paroi ou de longueur plus strictes définies par l'acheteur pour les projets impliquant des trous de plaque tubulaire à dégagement réduit.
Normes d'exécution
| Système standard | Spécification/référence pertinente | Application |
|---|---|---|
| ASTM | ASTMA789/A789M | Tubes en acier inoxydable ferritique/austénitique sans soudure et soudés ; inclut directement UNS S31260 |
| ASME | ASME SA-789/SA-789M | Contrepartie d'équipement sous pression utilisée pour la construction ASME applicable |
| FR | EN 10216-5 / EN 10217-7 | Tubes de pression en acier inoxydable sans soudure ou soudés ; l'équivalence matérielle doit être confirmée par des exigences chimiques et mécaniques plutôt que par la seule désignation |
| JIS | JIS G3463 SUS329J4LTB | Échangeur de chaleur duplex en acier inoxydable et tubes de chaudière ; SUS329J4L est généralement référencé avec UNS S31260 |
| FR | Spécifications tubulaires inoxydables duplex GB/T pertinentes par projet | La désignation chinoise ou la qualité de remplacement doit être confirmée par rapport aux spécifications chimiques, mécaniques et de service requises. |
| GOST | Spécifications pertinentes des tubes en acier inoxydable résistant à la corrosion par projet | Aucune substitution directe ne doit être effectuée uniquement à partir d'un nom de catégorie ; les exigences chimiques et mécaniques doivent être vérifiées individuellement |
Application
Faisceau de tubes d'échangeur de chaleur à eau de mer pour équipement de dessalement
Le tube S31260 convient à la fabrication de faisceaux de tubes d'échangeur de chaleur à eau de mer utilisés dans les équipements de dessalement où le côté du tube est continuellement exposé à de l'eau de mer riche en chlorure. Son système d'alliage à haute teneur en chrome-molybdène-azote améliore la résistance aux piqûres localisées et aux attaques de crevasses, tandis que sa structure duplex offre une résistance supérieure à celle des aciers inoxydables austénitiques conventionnels de la série 300.
Le tube S31260 convient à la fabrication de faisceaux de tubes d'échangeur de chaleur à eau de mer utilisés dans les équipements de dessalement où le côté du tube est continuellement exposé à de l'eau de mer riche en chlorure. Son système d'alliage à haute teneur en chrome-molybdène-azote améliore la résistance aux piqûres localisées et aux attaques de crevasses, tandis que sa structure duplex offre une résistance supérieure à celle des aciers inoxydables austénitiques conventionnels de la série 300.
Pour un tel équipement, les spécifications du tube doivent définir la méthode d'expansion ou de soudage de la plaque tubulaire requise, les tolérances de diamètre extérieur et de paroi, l'état de surface, le traitement thermique, l'examen hydrostatique ou électrique et toute inspection supplémentaire par courants de Foucault avant la fabrication.
Composition chimique
| Qualité UNS | C-Max | Max Max | PMax | S-Max | Si Max | Ni | Cr | Mo | N | Cu | Autre |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S31260 | 0,030 | 1h00 | 0,030 | 0,030 | 0,75 | 5,5-7,5 | 24,0-26,0 | 2,5-3,5 | 0,10-0,30 | 0,20-0,80 | W 0,10-0,50 |
| S31803 | 0,030 | 2h00 | 0,030 | 0,020 | 1h00 | 4,5-6,5 | 21,0-23,0 | 2,5-3,5 | 0,08-0,20 | -- | -- |
| S32205 | 0,030 | 2h00 | 0,030 | 0,020 | 1h00 | 4,5-6,5 | 22,0-23,0 | 3,0-3,5 | 0,14-0,20 | -- | -- |
| S32750 | 0,030 | 1.20 | 0,035 | 0,020 | 0,80 | 6.0-8.0 | 24,0-26,0 | 3.0-5.0 | 0,24-0,32 | 0,50 maximum | -- |
| S32760 | 0,030 | 1h00 | 0,030 | 0,010 | 1h00 | 6.0-8.0 | 24,0-26,0 | 3.0-4.0 | 0,20-0,30 | 0,50-1,00 | W 0,50-1,00 |
Propriétés mécaniques
| Qualité UNS | Résistance à la traction min. MPa | Limite d'élasticité min. MPa | Allongement Min. % | Dureté Brinell Max. |
|---|---|---|---|---|
| S31260 | 690 | 450 | 25 | 290 HBW |
| S31803 | 620 | 450 | 25 | 290 HBW |
| S32205 | 655 | 485 | 25 | 290 HBW |
| S32750 | 800 | 550 | 15 | 310 HBW |
| S32760 | 750 | 550 | 25 | 300 HBW |
Exigences de qualité et d’inspection
Pour les tubes ASTM A789/A789M S31260, la chimie des matériaux, les propriétés de traction, le traitement thermique et la conformité dimensionnelle doivent être traçables jusqu'au lot de production. Les tubes sans soudure sont soumis aux exigences applicables en matière d'essai d'évasement, tandis que les tubes soudés sont soumis aux exigences applicables en matière de brides et d'aplatissement inversé. Chaque tube fini est également soumis à des tests hydrostatiques ou à un examen électrique non destructif comme l'exige la spécification.
Pour le service critique de l'échangeur thermique à eau de mer, les exigences supplémentaires peuvent inclure des tests par courants de Foucault, une vérification PMI, une évaluation de ferrite ou d'équilibre de phase, un contrôle de rugosité de surface, un nettoyage sans chlorure, des rapports d'inspection dimensionnelle et des tests de corrosion spécifiques au projet lorsque l'acheteur l'exige.
Foire aux questions
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant, peut également faire du commerce.
Q : Quelle est la durée de votre délai de livraison ?
R : D’une manière générale, cela prend 10 à 15 jours si les marchandises sont en stock, ou 30 à 40 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? Est-ce gratuit ou en supplément ?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement ≤ 2000USD, 100 % à l’avance. Paiement ≥ 2000USD, 30% T/T à l'avance, solde avant expédition. Si vous avez une autre question, n'hésitez pas à me contacter.
