Tubes soudés DOM à froid de haute précision, de bonnes propriétés mécaniques et de précision OD/ID contrôlée
Propriétés de base
Lieu d'origine:
La Chine
Nom de marque:
Torich
Attestation:
ISO 9001 ISO14001 TS16949
Numéro de modèle:
DOMAINE
Propriétés commerciales
Quantité minimum de commande:
5 tonnes
Prix:
800-1200USD/ton
Conditions de paiement:
L/C, T/T, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à fournir:
60000tons par an
Résumé du produit
Tubes soudés par DOM étiré à froid de haute précision avec de bonnes propriétés mécaniques Les tubes soudés DOM étirés à froid de haute précision sont des tubes mécaniques en acier au carbone ERW traités par étirage à froid sur un mandrin pour améliorer la précision OD/ID, l'uniformité des parois, ...
Détails de produit
Mettre en évidence:
Dessiné au-dessus du tube d'acier de mandrin
,Tuyauterie en métal des DOM
Material:
Acier non allié à faible et moyenne teneur en carbone pour la production de tubes ERW et DOM étirés
Standards:
ASTM A513/A513M Type 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 par acc
Grades:
EN E155, E195, E235, E275, E355 ; Nuances d'acier au carbone ASTM/SAE sur commande
Outside Diameter:
5,0 à 200 mm ; La gamme certifiée de précision EN 10305-2 s'applique normalement jusqu'à D ≤
Wall Thickness:
0,5 à 20 millimètres ; Le tableau de précision EN préféré couvre normalement 0,5 à 10 mm, avec une p
Length:
1 à 12 m, longueur fixe ou longueur aléatoire ; service de coupe à longueur disponible
Tolerance Range:
Tolérance OD typique : ±0,08 à ±0,80 mm selon le diamètre ; tolérance de paroi : ±7,5 % ou ±0,10 mm,
Heat Treatment:
+C étiré à froid/dur, +LC étiré à froid doux, +SR détendu, +A recuit, +N normalisé ; les conditions
Description du produit
Tubes soudés par DOM étiré à froid de haute précision avec de bonnes propriétés mécaniques
Les tubes soudés DOM étirés à froid de haute précision sont des tubes mécaniques en acier au carbone ERW traités par étirage à froid sur un mandrin pour améliorer la précision OD/ID, l'uniformité des parois, la concentricité, la finition de surface et la stabilité mécanique. Ils conviennent lorsque les tubes ERW ordinaires ne sont pas assez précis pour l'usinage, le montage à la presse, le support de roulement ou le jeu d'assemblage contrôlé. Pour les achats internationaux, la référence recommandée est ASTM A513/A513M Type 5 pour les tubes mécaniques DOM ou EN 10305-2 pour les tubes de précision soudés étirés à froid.
Caractéristiques
| Article | Description de l'approvisionnement standard |
|---|---|
| Matériel | Acier non allié à faible et moyenne teneur en carbone pour la production de tubes ERW et DOM étirés à froid |
| Normes | ASTM A513/A513M Type 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 par accord |
| Notes | EN E155, E195, E235, E275, E355 ; Nuances d'acier au carbone ASTM/SAE sur commande |
| Diamètre extérieur | 5,0-200 millimètres ; La gamme certifiée de précision EN 10305-2 s'applique normalement jusqu'à D ≤ 150 mm |
| Épaisseur de paroi | 0,5-20 mm ; La table de précision EN préférée couvre normalement 0,5-10 mm, avec une paroi plus lourde par accord |
| Longueur | 1-12 m, longueur fixe ou longueur aléatoire ; service de coupe à longueur disponible |
| Plage de tolérance | Tolérance OD typique : ±0,08 à ±0,80 mm selon le diamètre ; tolérance de paroi : ±7,5 % ou ±0,10 mm, selon la valeur la plus élevée ; tolérance réduite par accord |
| Rectitude | Pour D > 15 mm et L > 1000 mm : max. 0,0015 L pour ReH ≤ 500 MPa ; maximum. 0,002 L pour ReH > 500 MPa ; pas plus de 3 mm par 1 m, sauf si une rectitude plus stricte est spécifiée |
| État des surfaces | OD et ID lisses, surface brillante ou huilée ; Rugosité de référence EN 10305-2 Ra ≤ 4 µm ; rugosité améliorée disponible sur demande |
| Traitement thermique | +C étiré à froid/dur, +LC étiré à froid doux, +SR détendu, +A recuit, +N normalisé ; les conditions de livraison doivent être indiquées dans le bon de commande |
Principales caractéristiques
- Uniformité contrôlée du diamètre extérieur, du diamètre intérieur et des murs
La tolérance de diamètre peut être contrôlée de ±0,08 mm sur les tailles de précision plus petites jusqu'à ±0,80 mm sur les tailles préférées EN plus grandes. La tolérance d'épaisseur de paroi est normalement de ±7,5 % ou ±0,10 mm, selon la valeur la plus élevée. Lorsque OD et ID sont spécifiés, le contrôle de l'excentricité peut être appliqué pour améliorer la concentricité. - Rectitude stable pour l'usinage et l'assemblage
Pour les tubes d'un diamètre extérieur supérieur à 15 mm et d'une longueur supérieure à 1 000 mm, la rectitude peut être contrôlée à 0,0015 L pour une limite d'élasticité jusqu'à 500 MPa, avec un écart maximum de 3 mm sur toute longueur de 1 m, à moins qu'une rectitude plus stricte ne soit convenue. - Rugosité de surface définie
Les surfaces OD et ID sont lisses après étirage à froid, avec une rugosité de référence EN 10305-2 de Ra ≤ 4 µm. Des valeurs de rugosité inférieures peuvent être spécifiées lorsque le tube est utilisé pour des composants coulissants, télescopiques, étanches ou à ajustement précis. - Niveau de résistance mécanique sélectionnable
Dans des conditions normalisées, les qualités EN 10305-2 couvrent la résistance à la traction de 270 à 410 MPa pour l'E155 jusqu'à 490 à 630 MPa pour l'E355. Dans un état sans contrainte, l'E355 peut atteindre un Rm minimum de 590 MPa, un ReH de 435 MPa et un allongement de 10 %. - Vérification de la qualité des cordons de soudure
Pour une utilisation critique, des CND peuvent être spécifiés pour les imperfections longitudinales ou l'étanchéité. Les méthodes par courants de Foucault, fuite de flux ou ultrasons peuvent être utilisées en fonction de la norme sélectionnée et du niveau d'acceptation. - Préparation pratique de fin
Les tubes sont fournis avec des extrémités carrées exemptes de bavures nocives. L'ébavurage, le chanfreinage ou la finition spéciale des extrémités peuvent être spécifiés pour les lignes d'assemblage ou d'usinage automatisées.
Nos avantages
| Préoccupation professionnelle | Comment nous y répondons |
|---|---|
| Le tube conservera-t-il la précision de son diamètre intérieur après l'usinage ou le montage à la presse ? | Nous vous recommandons de spécifier OD + ID plutôt que OD + mur uniquement pour les pièces ajustées avec précision. L'excentricité, l'ovalité et la variation des parois peuvent être vérifiées pendant la production, et une tolérance réduite peut être convenue avant la production en série. |
| Le cordon de soudure résistera-t-il à l’expansion, à la flexion ou aux charges mécaniques ? | Pour les composants critiques, nous pouvons appliquer un contrôle qualité de la zone de soudure via des tests CND, d'aplatissement, d'expansion de dérive ou de validation spécifiques au client. Les conditions de livraison doivent être sélectionnées selon que le tube nécessite un formage, un usinage ou une résistance supérieure. |
| Le matériel fourni correspond-il au dessin et au certificat ? | Les tubes peuvent être commandés par norme, qualité, dimension, traitement thermique et type de document d'inspection. Pour la traçabilité, les certificats d'inspection peuvent inclure la composition chimique, les résultats de traction, les enregistrements dimensionnels, l'état de surface et l'identification du lot. |
Normes applicables
| Système standard | Norme pertinente | Résumé de la portée |
|---|---|---|
| ASTM | ASTM A513/A513M Type 5 | Tubes mécaniques en acier au carbone et en acier allié soudés par résistance électrique ; Le type 5 fait référence aux tubes étirés sur mandrin |
| SAE | SAEJ525 | Tubes en acier à faible teneur en carbone soudés et étirés à froid pour conduites sous pression nécessitant pliage, évasement, formage et brasage |
| FR | EN 10305-2 | Tubes en acier de précision soudés et étirés à froid, généralement destinés à l'automobile, au mobilier et à l'ingénierie générale. |
| GOST | GOST 10707 | Tubes en acier soudés électriquement, déformés à froid, en acier au carbone non allié |
| JIS | JIS G 3445 | Tubes en acier au carbone pour structure de machine |
| FR | GB/T24187 | Tubes en acier soudés de précision, étirés à froid |
| FR | GB/T13793 | Tubes longitudinaux en acier soudés par résistance électrique |
Champ d'application
Tube de cylindre d'amortisseur automobile-- utilisé lorsque le tube doit fournir un diamètre intérieur contrôlé, une rectitude stable, un bon état de surface et des performances mécaniques prévisibles pour le mouvement du piston et la fiabilité de l'assemblage.
Composition chimique
| Grade | Acier No. | C-Max | Si Max | Max Max | PMax | S-Max | Al Total Min. |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0,11 | 0,35 | 0,70 | 0,025 | 0,025 | 0,015 |
| E195 | 1.0034 | 0,15 | 0,35 | 0,70 | 0,025 | 0,025 | 0,015 |
| E235 | 1.0308 | 0,17 | 0,35 | 1.20 | 0,025 | 0,025 | 0,015 |
| E275 | 1,0225 | 0,21 | 0,35 | 1,40 | 0,025 | 0,025 | 0,015 |
| E355 | 1,0580 | 0,22 | 0,55 | 1,60 | 0,025 | 0,025 | 0,020 |
Propriétés mécaniques
| Grade | Acier No. | +SR Rm MinMPa | +SR ReH MinMPa | +SR A Min % | +N Rm MPa | +N ReH MinMPa | +NA Min % |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340-480 | 235 | 25 |
| E275 | 1,0225 | 510 | 375 | 12 | 410-550 | 275 | 22 |
| E355 | 1,0580 | 590 | 435 | 10 | 490-630 | 355 | 22 |

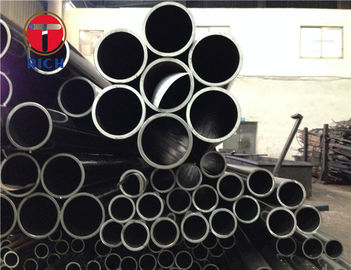

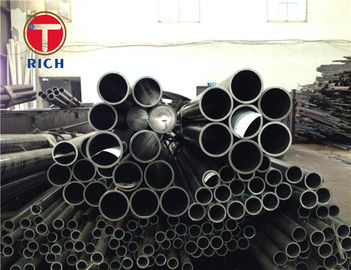

Image du produit
Foire aux questions
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant, peut également faire du commerce.
Q : Quelle est la durée de votre délai de livraison ?
R : D’une manière générale, cela prend 10 à 15 jours si les marchandises sont en stock, ou 30 à 40 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? Est-ce gratuit ou en supplément ?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement ≤ 2000USD, 100 % à l’avance. Paiement ≥ 2000USD, 30% T/T à l'avance, solde avant expédition. Si vous avez une autre question, n'hésitez pas à me contacter.
