Tuyau d'acier structurel de sections rectangulaires de cavité du GOST 30245 pour les fondations en acier

Sections creuses rectangulaires GOST 30245Section carrée et rectangulaire soudée fermée pliée en acier pour le bâtiment

Applications:pour les bâtiments en acier.

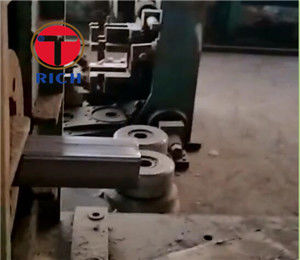

Méthode de fabrication:Formation de la section tubulaire ronde par soudure longitudinale ((Soudure automatique à haute fréquence) et en conséquence spellérisation en section carrée ou rectangulaire.

Les sections de l'article doivent être conformes à celles spécifiées aux points 1 et 2.

Commentaire:h ̇ Hauteur ̇ largeur ̇ largeur ̇ épaisseur de la paroi ̇ rayon de bordure ̇ moment d'inertie ̇ moment de résistance ̇ rayon d'inertie

h:50 à 400 mm t: 4 à 14 mm

Tolérance:

1. L'écart maximal de l'épaisseur de la paroi doit être conforme à l'écart maximal de l'épaisseur du métal blanc d'une largeur de 1250 mm de précision normale de laminage E conformément à la norme GOST 19903.Les écarts d'épaisseur maximaux ne s'appliquent pas aux points de flexion.
2. L'écart maximal de la hauteur et de la largeur de la section ne doit pas dépasser:

-- +/-1,5 mm pour une hauteur (largeur) de section allant jusqu'à 100 mm

-- +/- 2,0 mm pour une hauteur (ou une largeur) de section supérieure à 100 mm.

Dans le cas d'une section d'une hauteur (largeur) de 100 mm et d'une épaisseur de paroi de 7 mm,l'écart maximal de la hauteur (largeur) de la section ne doit pas dépasser +/- 2,0 mm.

3.L'écart d'un angle dans une section transversale de 90° ne doit pas dépasser +/-1°30°.En cas de sections d'une épaisseur de paroi de 7 à 14 mm.L'écart maximal de 90° ne doit pas dépasser +/-2°.
