GB/T 20409 multi - tubes et tuyaux sans soudure, en acier rayés pour la chaudière à haute pression

Description de produit

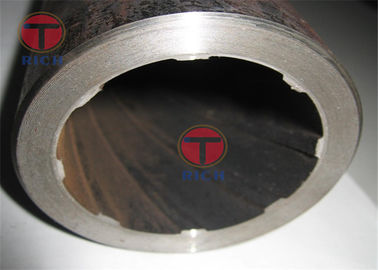

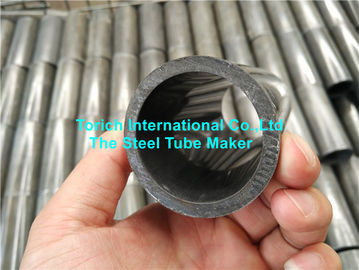

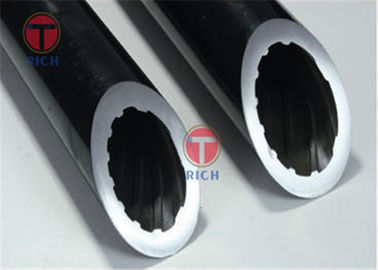

Tubes et tuyaux sans soudure, en acier Multi-fusillés de GB/T 20409 pour la chaudière High-pressure

Application : L'acier de construction de haute qualité de carbone, allient le froid-dessin d'acier de construction ou le tube interne laminé à froid de fil pour des chaudières appropriées à produire la haute pression et au-dessus de la pression

Taille : Longueur--8-12m
           OD--28.6-66.7mm
           POIDS--6.38-18.33mm
           Courbure--≤1.0mm/m

Qualité extérieure :
on ne permet pas aux des surfaces internes et externes de 1.The des tubes filetés par femelle d'avoir des fissures, des plis, des noeuds, des plis, et des décollements. Ces défauts devraient être complètement enlevés. La profondeur du retrait de défaut ne devrait pas dépasser 10% de l'épaisseur de paroi, et l'épaisseur de paroi réelle au site remplissant de retrait ne devrait pas être moins que l'épaisseur de paroi. La déviation permise minimum d'épaisseur, le dégagement devrait être arrondie
la forme 2.The du fil devrait être maintenue intacte. Il ne doit y avoir aucun dessin, bordage ou effondrement.
on permettra aux des surfaces droites intérieures et externes de 3.The des tubes intérieurement filetés (tiges de noyau non-affilées y compris) d'avoir une profondeur de pas plus de 4% de l'épaisseur de paroi minimum et un maximum de 0,2 millimètres.
on permet aux les imperfections 4.Other locales qui ne dépassent pas l'épaisseur de paroi pour permettre des déviations négatives d'exister.
les échelles 5.Oxide sur les surfaces intérieures et externes du tube intérieurement fileté devraient être enlevées de sorte que la couche mince d'oxyde n'interfère pas l'inspection.



La catégorie et la composition chimique de l'acier

Nombre	Marque	composition chimique (fraction de masse)/%
		C	Manganèse	SI	Cr	MOIS	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1 : La teneur résiduelle en élément de 20G, 20MnG, 25MnG devrait satisfaire : Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15% ; Les éléments restants d'autres marques devraient satisfaire : Cu≤0.20%, Ni≤0.30%. Note2 : L'aluminium soluble dans l'acide en acier 20G ne devrait pas être plus de 0,010%. Note3 : La teneur en azote de l'acier produit par le convertisseur de l'oxygène plus le raffinage du four ne devrait pas être plus de 0,008%.



La taille des tubes internes de vis et la déviation permise des paramètres de fil

Code	Projet	Types déviation permise de dents de « A »	Types déviation permise de dents de « B »
A	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	Identification de la racine du filet de vis : O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	Identification de minimum	Déviation négative à zéro	Déviation négative à zéro
F	Minimum W.T	+22% 0	+22% 0
G	Astuces de fil	--	--
I	Largeur supérieure de fil	--	--
	Taille de fil : O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	Angle latéral de fil.	±15°	±15°
O	rayon de coin arrondi à la racine du fil	--	--
M	Lancement de fil	±3.2mm	±3.2mm
N	Avance de fil	astuces de ±3.2mm×thread	astuces de ±3.2mm×thread
	Angle d'hélice	Évaluation	Évaluation
T	Largeur supérieure de fil (axiale)	±1.3mm	±1.3mm
U	Largeur de cannelure (axiale) supérieure de fil	--	--
Pour le B, la déviation maximum de n'importe quelle taille de fil peut dépasser la déviation permise spécifique dans la table, mais elle ne devrait pas dépasser la déviation permise de 0.08mm, et de toute la taille moyenne filète devrait être en conformité avec la gamme indiquée de déviation. L'estimation est basée sur l'axe du tuyau.
