Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187

soudés en acier

tuyauterie d'acier de soudure

Lieu d'origine:

La Chine

Nom de marque:

TORICH

Certification:

ISO 9001,ISO 14001,TS 16949

Numéro de modèle:

GB/T24187

Contactez-nous
Demandez une citation
Détails de produit
Type:
tubes en acier soudés
sureface:
Conditions lumineuses et de cuivre plaquée, galvanisée ou de clients.
Matériau:
Q195 Q215 Q235 Q295 Q345
Forme:
Rond, ou selon la demande du client
Longueur:
1-200m
OD:
3.18-18mm
POIDS:
0.5-1.2mm
termes de l'échange:
GOUSSET CFR DE CAF
Mettre en évidence:

soudés en acier

,

tuyauterie d'acier de soudure

Conditions de paiement et d'expédition
Quantité de commande min
5
Prix
USD500-100/ton
Détails d'emballage
Dans le cas de contreplaqué, dans la boîte en bois.
Délai de livraison
15-30 jours
Conditions de paiement
L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement
50000tons/Year
Description du produit

GB/T24187 Tubes en acier soudés de précision tirées à froid pour condensateur
Spécifications:
Matériau:C Si Mn P S
Plage de taille:Une surdose:3.18-18 mm
- Je ne sais pas.00,5-1,2 mm
Longueur générale:1 à 200 m
Tolérance:
Conformément aux tableaux suivants ou à la demande des clients.

Tableau 1 Diamètre extérieur, épaisseur de paroi et poids théorique

OD/mm WT/mm
0.30 0.40 0.50 0.60 0.65 0.70 0.80 0.90 1.00 1.30
poids théorique / ((kg/m)
3.18 0.0213 0.0274 0.0330
4.00 0.0274 0.0355 0.0432 0.0503
4.76 0.0330 0.0430 0.0525 0.0616 0.0659 0.0701
5.00 0.0348 0.0454 0.0555 0.0651 0.0697 0.0742
6.00 0.0422 0.0552 0.0678 0.0799 0.0858 0.0915 0.1026 0.1132 0.1233
6.35 0.0448 0.0587 0.0721 0.0851 0.0914 0.0975 0.1095 0.1210 0.1319
7.94 0.0565 0.0744 0.0917 0.1086 0.1169 0.1250 0.1409 0.1563 0.1712 0.2129
8.00 0.0570 0.0750 0.0925 0.1095 0.1178 0.1260 0.1421 0.1576 0.1726 0.2148
9.53 0.0683 0.0901 0.1113 0.1321 0.1423 0.1524 0.1722 0.1915 0.2104 0.2639
10.00 0.0718 0.0947 0.1171 0.1391 0.1499 0.1605 0.1815 0.2020 0.2220 0.2789
12.00 0.0866 0.1144 0.1418 0.1687 0.1819 0.1951 0.2210 0.2464 0.2713 0.3430
12.70 0.0917 0.1213 0.1504 0.1790 0.1932 0.2072 0.2348 0.2619 0.2885 0.3655
14.00 0.1014 0.1342 0.1665 0.1983 0.2140 0.2296 0.2604 0.2908 0.3206 0.4072
15.88 0.1153 0.1527 0.1896 0.2261 0.2441 0.2621 0.2975 0.3325 0.3670 0.4674
16.00 0.1162 0.1539 0.1911 0.2279 0.2461 0.2641 0.3000 0.3352 0.3699 0.4713
18.00 0.1310 0.1736 0.2158 0.2575 0.2781 0.2987 0.3393 0.3795 0.4192 0.5354
Poids théorique sans revêtement supplémentaire, densité de l'acier est de 7,85 kg/Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 0

Tableau 2 Déviation admissible du diamètre extérieur du tuyau en acier

Diamètre extérieur Précision commune Haute précision
< 4.76 ± 0.08 ± 0.05
4.76 à 8.00 ± 0.12 ± 0.07
> 8h à 12h00 ± 0.16 ± 0.10
> 1200 ± 0.20 ± 0.12

Tableau 3 Déviation admissible de l'épaisseur des parois des tubes en acier

Épaisseur de paroi Déviation admissible
Le taux de dépôt70 ± 0.05
≥ 070 ± 0.07

Tableau 4 Déviation admissible de la longueur spécifiée du tuyau en acier

Longueur Déviation admissible
≤ 2000

+4

0

>2000 à 2000

+7

0

> 5000 à 8000

+10

0

TABLEAU 5 Composition chimique des bandes d'acier(fraction de masse) %

Catégorie C Je sais. Nom de l'entreprise P S
bandes d'acier à faible teneur en carbone laminées à froid ≤ 008 ≤ 003 ≤ 030 ≤ 0030 ≤ 0030
bandes d'acier à très faible teneur en carbone laminées à froid ≤ 0008 ≤ 003 ≤ 025 ≤ 0020 ≤ 0030

TABLEAU 6 Propriétés mécaniques des bandes d'acier à faible teneur en carbone laminées à froid

Épaisseur

Je suis désolée.

Résistance à la traction

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 1

Résistance au rendement

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 2

L'allongement

A/%

0.25 ~ < 0.35 ≥ 270 ≥ 32
0.35 ~ < 0.50 ≥ 34
≥ 050 ≥ 36

a remplacer parTuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 3lorsque le phénomène de rendement n'est pas évident.

b Type d'échantillon avec le numéro d'échantillon D14 dans GB/T 228-2002.

TABLEAU 7 Propriétés mécaniques des bandes d'acier à très faible teneur en carbone laminées à froid

Épaisseur

Je suis désolée.

Résistance à la traction

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 1

Résistance au rendement

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 2

L'allongement

A/%

≤ 050 ≥ 280 130 à 250 ≥ 38
> 0,50 ≥ 40

a remplacer parTuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 3lorsque le phénomène de rendement n'est pas évident.

b Type d'échantillon avec le numéro d'échantillon P14 dans GB/T 228-2002.

TABLEAU 8 Propriétés mécaniques des tuyaux en acier

Catégorie

Résistance à la traction

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 1

Résistance au rendement

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 2

L'allongement

A/%

Pièces en acier ordinaire (MA) ≥ 270 ≥ 180 ≥ 14
Tubes d'acier souple ((MB) ≥ 230 150 à 220 ≥ 35

a remplacer parTuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 3lorsque le phénomène de rendement n'est pas évident.

b Type d'échantillon dont le numéro d'échantillon est S7 dans GB/T 228-2002.

Caractéristique:

L'assurance de la qualité historique

Bonne qualité de surface

Bonne tolérance OD et ID contrôlée selon la norme technique
Qualité stable
Test de courant de bouillonnement à 100%

Traitement:Le code de conduite de l'équipage

Largement utilisé dans le domaine:Condensateur, évaporateur, tube de refroidissement, tuyau de carburant de réfrigération, automobile et appareils électriques industriels

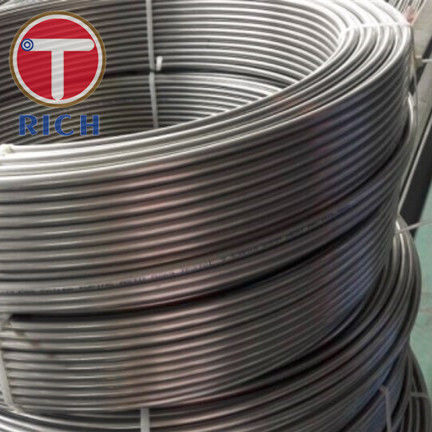

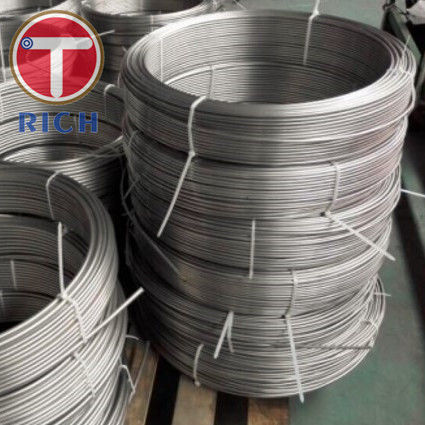

Images du produit:

Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 10Tuyau d'acier au carbone soudé par précision étirée à froid pour le condensateur GB/T24187 11
