Tube d'échangeur de chaleur en titane laminé à froid ASTM B862 Grade 2 - Sans soudure résistant à la corrosion UNS R50400
Propriétés de base
Lieu d'origine:
La Chine
Nom de marque:
Torich
Attestation:
ISO9001 ISO 14001 TS16949
Numéro de modèle:
ASTM B338 Gr2
Propriétés commerciales
Quantité minimum de commande:
1TON
Prix:
800-1000 USD/Ton
Conditions de paiement:
LC, T/T
Capacité à fournir:
50000tons par an
Résumé du produit
Tube d'échangeur de chaleur sans soudure en titane laminé à froid ASTM B862 Grade 2 Le tube en titane ASTM B862 Grade 2 est un produit tubulaire en titane commercialement pur conçu pour les applications de transfert de chaleur résistantes à la corrosion, en particulier dans les environnements où l...
Détails de produit
Mettre en évidence:
tube d'acier au carbone
,tubes d'échangeur de chaleur
Material:
Titane commercialement pur
Standard:
ASTM B862 Gr.2 ; ASTM B338 / ASTM B861 disponible pour les exigences en matière de tubes d'échan
Grade:
Catégorie 2 / UNS R50400
Outside Diameter:
Gamme de tubes sans soudure typique de 9,5 à 24,4 mm ; autres tailles sur demande
Wall Thickness:
Gamme de tubes sans soudure typique de 0,7 à 4,0 mm ; mur minimum ou mur moyen disponible
Length:
1–12 m, coupé à longueur ; la longueur du projet peut être personnalisée
Heat Treatment:
Recuit ou détendu en fonction de l'itinéraire du produit et des exigences de la commande
Surface Condition:
Réduit à froid, réduit à froid et recuit, décapé à l'acide, poli ou nettoyé brillant
Description du produit
Tube d'échangeur de chaleur sans soudure en titane laminé à froid ASTM B862 Grade 2
Le tube en titane ASTM B862 Grade 2 est un produit tubulaire en titane commercialement pur conçu pour les applications de transfert de chaleur résistantes à la corrosion, en particulier dans les environnements où l'eau de mer, les chlorures, la saumure, le chlore humide, les acides organiques ou les milieux oxydants rendent l'acier inoxydable ou le cuivre-nickel peu fiables. Le Grade 2 / UNS R50400 offre un équilibre optimal entre résistance à la corrosion, formabilité, soudabilité et résistance modérée, avec une résistance à la traction minimale ASTM de 345 MPa, une limite d'élasticité de 275 MPa et un allongement de 20% à l'état recuit.
Note sur l'exactitude technique :ASTM B862 concerne formellement les tuyaux soudés en titane et en alliage de titane, tandis que les tubes d'échangeur de chaleur sont plus directement couverts par ASTM B338, et les tuyaux sans soudure par ASTM B861. ASTM B338 couvre spécifiquement les tubes en titane sans soudure et soudés pour les condenseurs et les échangeurs de chaleur, et les tubes sans soudure sont fabriqués à partir de billettes creuses par réduction à froid ou tréfilage à froid.
Spécification
| Article | Description |
|---|---|
| Matériau | Titane commercialement pur |
| Norme | ASTM B862 Gr.2 ; ASTM B338 / ASTM B861 disponible pour les exigences de tubes d'échangeur de chaleur sans soudure |
| Grade | Grade 2 / UNS R50400 |
| Diamètre extérieur | Gamme typique de tubes sans soudure de 9,5 à 24,4 mm ; autres tailles sur demande |
| Épaisseur de paroi | Gamme typique de tubes sans soudure de 0,7 à 4,0 mm ; paroi minimale ou paroi moyenne disponible |
| Longueur | 1-12 m, coupé à la longueur ; longueurs de projet personnalisables |
| Plage de tolérance | Tolérance OD / WT selon ASTM B338, ASTM B861, ou dessin d'achat |
| Rectitude | Contrôlée par laminage à froid, redressage et inspection finale ; tolérance de rectitude spécifique au projet disponible |
| État de surface | Réduit à froid, réduit à froid et recuit, décapé à l'acide, poli ou nettoyé brillant |
| Traitement thermique | Recuit ou détendu selon le procédé de fabrication et les exigences de la commande |
| Inspection | Analyse chimique, essai de traction, inspection dimensionnelle, inspection de surface, essai hydrostatique / pneumatique / par courants de Foucault / ultrasonique selon spécification |
Caractéristiques principales
| Propriété | Valeur / Exigence précise |
|---|---|
| Désignation UNS | R50400 |
| Densité | 4,51 g/cm³ |
| Résistance à la traction ASTM B338, min. | 345 MPa / 50 ksi |
| Limite d'élasticité ASTM B338, décalage de 0,2 % | 275-450 MPa / 40-65 ksi |
| Allongement ASTM B338, min. | 20% sur 50 mm |
| Limite chimique : Fe | ≤ 0,30% |
| Limite chimique : O | ≤ 0,25% |
| Limite chimique : H | ≤ 0,015% |
| Conductivité thermique | Environ 22 W/m*°C à température ambiante |
| Résistance à la corrosion par érosion de l'eau de mer | Eau de mer en écoulement jusqu'à environ 40 m/s avec un effet négligeable sur le matériau |
| Référence de corrosion caverneuse | Le titane CP ne présente normalement pas de corrosion caverneuse dans les solutions salines en dessous de 80°C, quel que soit le pH, y compris dans des conditions hyper-chlorées |
| Conseils pour la dilatation des plaques tubulaires | Une réduction de paroi d'environ 10% est couramment suggérée pour une résistance optimale à l'arrachement |
Nos avantages
| Préoccupation de l'acheteur | Notre contrôle pratique |
|---|---|
| "ASTM B862 est-il correct pour un tube d'échangeur de chaleur sans soudure ?" | Nous évitons les incohérences de normes au stade de la cotation. ASTM B862 concerne les tuyaux en titane soudés ; si l'acheteur a besoin de véritables tubes d'échangeur de chaleur sans soudure, nous proposons ASTM B338 ou ASTM B861 avec le Grade 2 / UNS R50400, la base de paroi, la méthode d'essai et la portée de l'inspection. |
| "Le titane de Grade 2 survivra-t-il aux services en chlorure ou en eau de mer ?" | Le titane de Grade 2 est sélectionné pour les environnements contenant des chlorures, le refroidissement par eau de mer, les saumures, le chlore humide et les milieux oxydants. Il présente une forte résistance à la corrosion générale, à la piqûration, à la corrosion caverneuse, à la corrosion par érosion et à la fissuration par corrosion sous contrainte due aux chlorures. |
| "Le tube peut-il être dilaté dans les plaques tubulaires sans risque de fuite ?" | Nous contrôlons le diamètre extérieur, l'épaisseur de paroi, l'état de recuit, la propreté de surface et la rectitude. Pour la dilatation des plaques tubulaires, une réduction de paroi d'environ 10% est utilisée comme référence d'ingénierie pratique pour la résistance à l'arrachement. |
Normes d'exécution
| Système de normes | Norme applicable | Description courte |
|---|---|---|
| ASTM | ASTM B862 | Tuyaux soudés en titane et alliage de titane pour service résistant à la corrosion et à haute température |
| ASTM | ASTM B338 | Tubes en titane sans soudure et soudés pour condenseurs, évaporateurs et échangeurs de chaleur |
| ASTM | ASTM B861 | Tuyaux sans soudure en titane et alliage de titane pour service résistant à la corrosion et à haute température |
| ASME | ASME SB-338 / SB-861 / SB-862 | Équivalents de matériaux du code des chaudières et récipients sous pression lorsque la conception du projet nécessite la conformité ASME |
| EN / DIN | DIN 17861 / DIN 17869 / Matériau EN 3.7035 | Référence européenne pour le titane CP Grade 2 / applications de tubes et tuyaux en titane |
| JIS | JIS H 4630 / normes connexes de tubes en titane | Référence japonaise pour les tubes en titane, sous réserve de correspondance de grade à la commande |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | Références chinoises pour les tubes / tuyaux en titane et alliage de titane, sélectionnées selon le procédé sans soudure ou soudé |
| GOST | Normes GOST pour tubes / tuyaux en titane par projet | Utilisé lorsque la documentation de projet CIS nécessite une acceptation basée sur GOST |
Domaine d'application
Tubes de condenseur à calandre et à tubes refroidis à l'eau de mer pour centrales côtières.
Le tube en titane de Grade 2 est utilisé comme matériau de tube de condenseur où l'eau de mer à haute teneur en chlorures attaque les tubes en acier inoxydable ou en alliage de cuivre. Sa résistance à la corrosion permet un fonctionnement stable du transfert de chaleur, un risque de fuite réduit et des intervalles de service plus longs dans les systèmes de refroidissement par eau.
Composition chimique
Grades de référence couramment utilisés dans les spécifications de tubes en titane ASTM. Les valeurs sont en pourcentage en poids ; le titane est le solde sauf indication contraire.
| Grade | N max | C max | H max | Fe max | O max | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Grade 1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | -- | -- | -- | -- | -- | Solde |
| Grade 2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | -- | -- | -- | Solde |
| Grade 3 | 0,05 | 0,08 | 0,015 | 0,30 | 0,35 | -- | -- | -- | -- | -- | Solde |
| Grade 7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | 0,12-0,25 | -- | -- | Solde |
| Grade 12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | -- | 0,2-0,4 | 0,6-0,9 | Solde |
Propriétés mécaniques
Propriétés de traction à température ambiante dans l'état recuit normalement fourni.
| Grade | Résistance à la traction min. | Limite d'élasticité 0,2% décalage min. | Limite d'élasticité max. | Allongement min. |
|---|---|---|---|---|
| Grade 1 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| Grade 2 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Grade 3 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| Grade 7 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Grade 12 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |

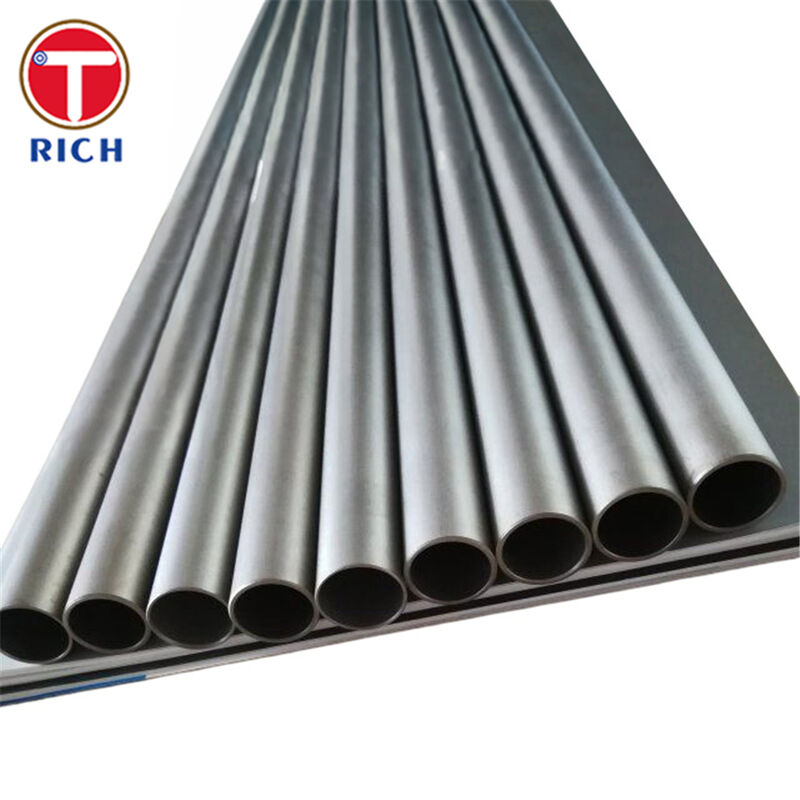

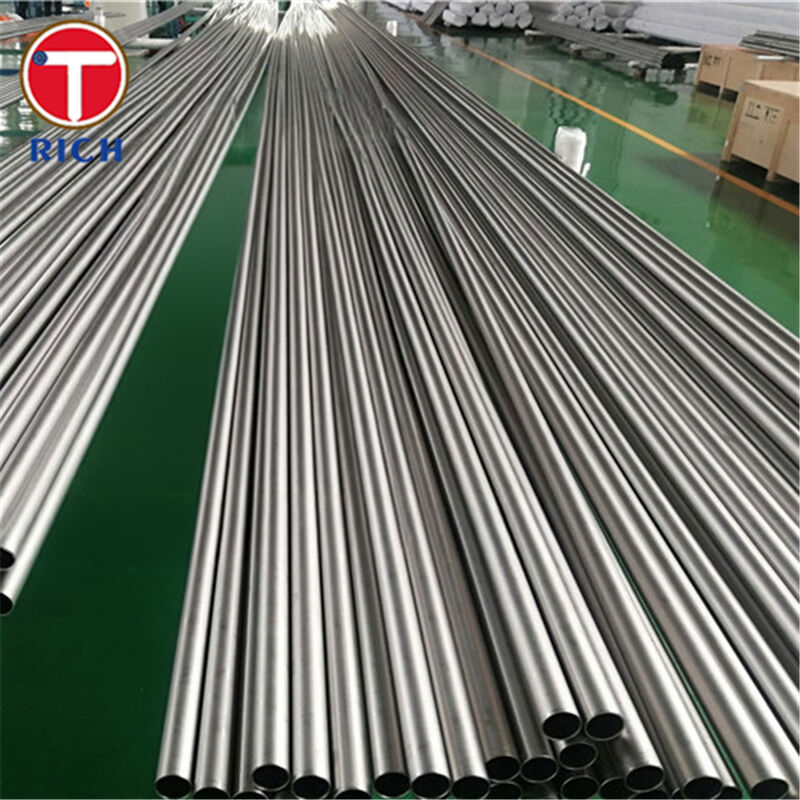

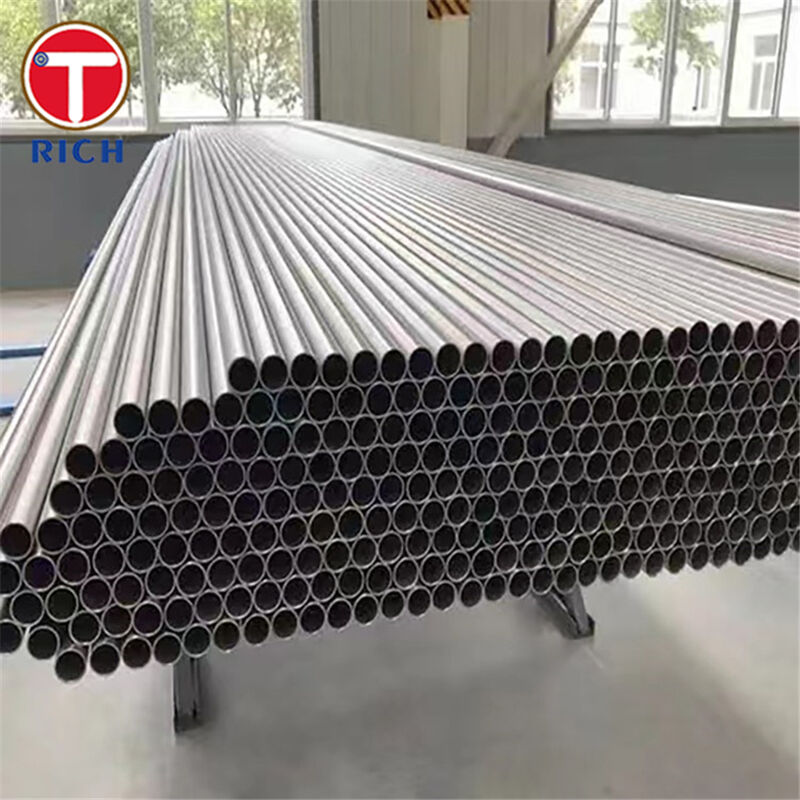

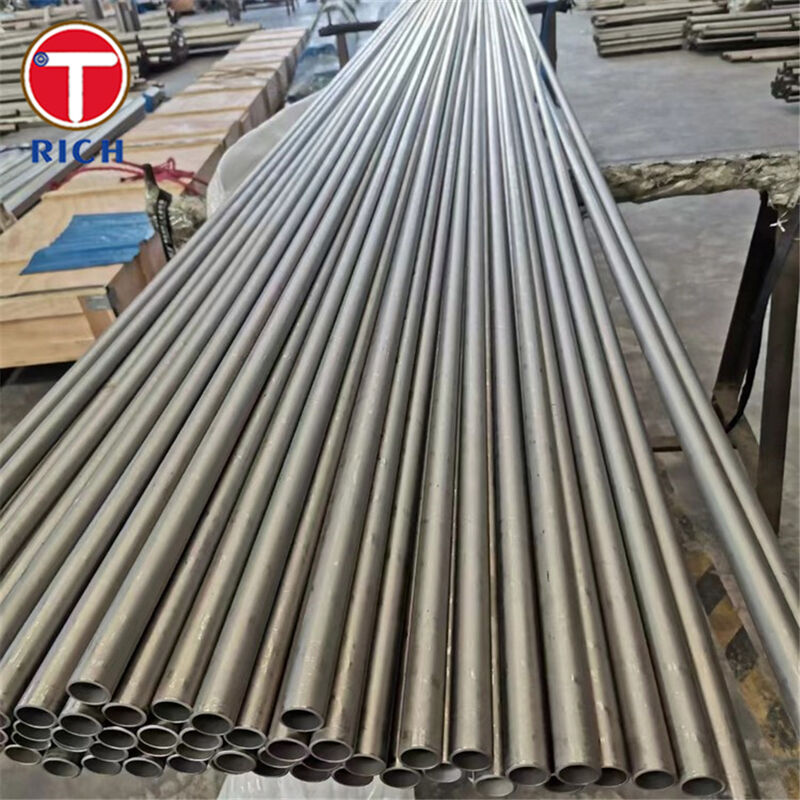

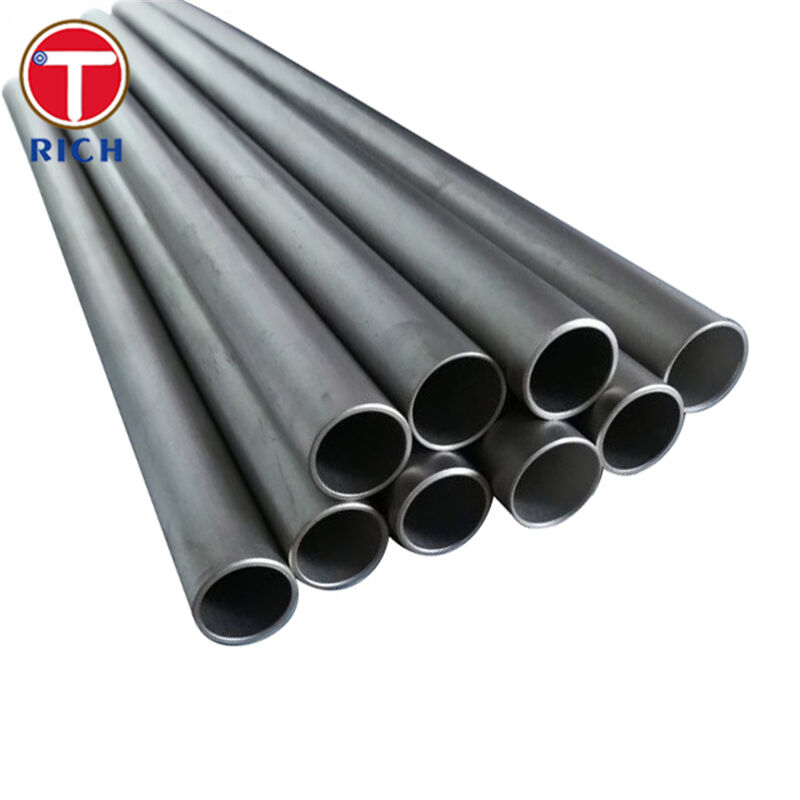

Images du produit
Questions fréquemment posées
Q: Êtes-vous une société commerciale ou un fabricant ?
R: Fabricant, peut également faire du commerce.
Q: Quel est votre délai de livraison ?
R: Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock, selon la quantité.
Q: Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais il faut payer le coût du fret.
Q: Quelles sont vos conditions de paiement ?
R: Paiement ≤ 2000 USD, 100% à l'avance. Paiement ≥ 2000 USD, 30% T/T à l'avance, solde avant expédition. Si vous avez une autre question, n'hésitez pas à me contacter.
