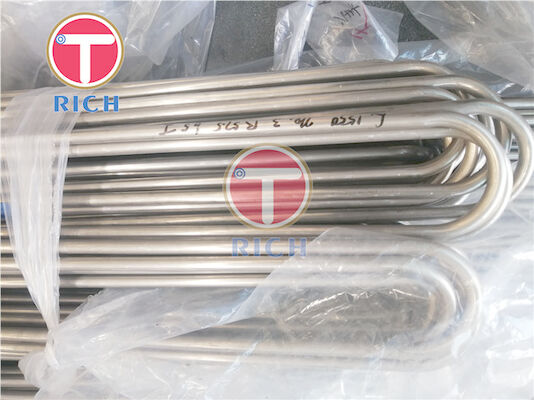

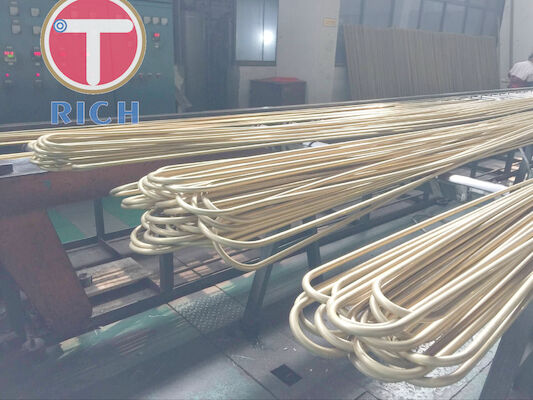

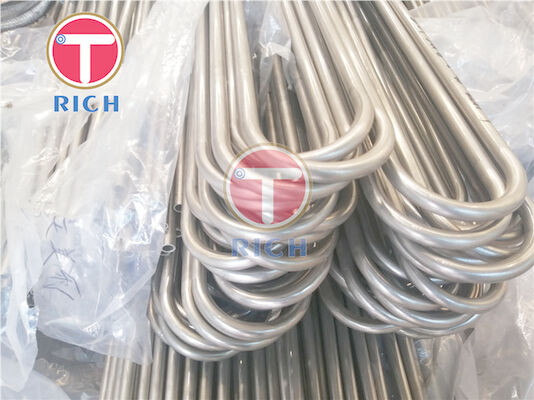

Tube en U à évaporation améliorée en cuivre-nickel ASTM B111 C71500 – Limite d'élasticité minimale de 125 MPa

Le tube en U à évaporation améliorée ASTM B111 C71500 est un tube de transfert de chaleur en cuivre-nickel 70/30 sans soudure destiné aux évaporateurs, condenseurs et autres équipements d'échange de chaleur multitubulaires. L'alliage C71500 contient 29,0 à 33,0 % de nickel avec un ajout de fer contrôlé et, dans l'état recuit O61, a une résistance à la traction minimale de 360 MPa et une limite d'élasticité minimale de 125 MPa selon les exigences de l'ASTM B111. L'ASTM B111 couvre les tubes de condenseur et d'échangeur de chaleur en cuivre et en alliage de cuivre sans soudure jusqu'à 80 mm de diamètre extérieur.

Pour un tube en U à évaporation améliorée, le tube de base est fabriqué selon les exigences de l'ASTM B111/B111M, tandis que le rayon de courbure en U, la longueur des branches droites, le profil d'amélioration, la longueur des extrémités non améliorées et les tolérances dimensionnelles pour la section améliorée doivent être définis sur le dessin du tube approuvé par l'acheteur. Le C71500 est techniquement un alliage cuivre-nickel plutôt qu'une nuance d'acier allié.

Spécifications

L'ASTM B111 spécifie les processus de production, y compris l'extrusion, le tréfilage, le recuit, le redressage et la coupe, et exige des contrôles chimiques, mécaniques, de performance et non destructifs.

Caractéristiques principales

1. Limite d'élasticité minimale définie de 125 MPa

Le C71500 dans le recuit O61 a une résistance à la traction minimale de 360 MPa et une limite d'élasticité minimale de 125 MPa, mesurée par la méthode d'extension sous charge de 0,5 % spécifiée par l'ASTM B111. Cette combinaison offre une résistance suffisante tout en conservant la ductilité requise pour les opérations d'expansion et de courbure en U des tubes.

2. Chimie contrôlée du cuivre-nickel 70/30

Le C71500 contient 29,0 à 33,0 % de Ni, 0,40 à 1,0 % de Fe, 1,0 % max. de Mn, 1,0 % max. de Zn et 0,05 % max. de Pb, le cuivre constituant le reste. Les teneurs contrôlées en nickel et en fer sont particulièrement pertinentes lorsque le tube fonctionne avec de l'eau de mer ou d'autres milieux de refroidissement contenant des chlorures.

3. Capacité d'expansion de 30 % en trempe O61

L'ASTM B111 spécifie une expansion de 30 % du diamètre extérieur d'origine du tube pour le C71500 recuit. Il s'agit d'un paramètre d'acceptation important pour les tubes qui doivent ensuite être expansés mécaniquement dans une plaque tubulaire.

4. Structure de grains recristallisés contrôlée

Pour le tube C71500 recuit, l'ASTM B111 exige une recristallisation uniforme et complète, avec une taille de grain moyenne comprise entre 0,010 et 0,045 mm. La structure de grains est évaluée au microscope conformément à l'ASTM E112.

5. Examen individuel par courants de Foucault

Chaque tube ASTM B111 doit subir un examen par courants de Foucault, sauf si un test de pression alternatif autorisé est spécifié. L'ASTM E243 fournit la procédure d'examen électromagnétique pour détecter les discontinuités qui pourraient affecter les performances du tube en service.

Nos avantages

1. Contrôle des performances d'expansion de la plaque tubulaire

Une préoccupation majeure pour les fabricants de condenseurs et d'évaporateurs est de savoir si le tube peut être expansé dans la plaque tubulaire sans se fendre, sans durcissement excessif ou sans étanchéité incohérente.

Pour le tube C71500 O61, le contrôle du matériau est basé sur les propriétés mécaniques minimales de l'ASTM B111 de 360 MPa de résistance à la traction et 125 MPa de limite d'élasticité, ainsi que sur l'exigence d'expansion spécifiée de 30 %. La structure de grains recuits est également contrôlée dans la plage de 0,010 à 0,045 mm. Ces paramètres fournissent des critères d'acceptation objectifs avant que les tubes n'entrent dans les opérations d'assemblage de la plaque tubulaire.

2. Inspection de la longueur totale du tube avant fabrication

Les petites discontinuités longitudinales, les défauts de tréfilage et les imperfections locales de paroi sont des préoccupations critiques lors de l'approvisionnement, car un seul tube qui fuit peut nécessiter un arrêt ou un bouchage après la mise en service de l'échangeur.

Chaque tube peut être soumis à un examen par courants de Foucault conformément à l'ASTM B111 et à l'ASTM E243. Des tests hydrostatiques ou pneumatiques peuvent également être spécifiés le cas échéant. Les enregistrements d'inspection, l'identification de la chaleur, l'analyse chimique, les résultats dimensionnels et les données sur les propriétés mécaniques peuvent être intégrés à la documentation de test en usine pour la traçabilité.

3. Dimensions du tube en U et de la surface améliorée contrôlées par dessin

L'ASTM B111 définit le tube de base sans soudure mais n'établit pas de géométrie universelle pour les surfaces d'évaporation améliorées ou les tubes en U finis. Pour cette raison, la production doit être contrôlée à partir d'un dessin technique approuvé définissant le diamètre extérieur, l'épaisseur de paroi, la hauteur et le pas de l'amélioration, la longueur des extrémités lisses, le rayon de courbure en U, l'espacement des branches, les points tangents, la longueur totale développée et les tolérances dimensionnelles.

Cela évite de traiter la géométrie d'amélioration comme une exigence générique de l'ASTM B111 et donne au fabricant d'échangeurs de chaleur des critères d'inspection mesurables pour l'insertion des tubes, l'assemblage du faisceau et le positionnement de la plaque tubulaire.

Normes d'exécution

Application

Faisceau de tubes en U d'évaporateur de dessalement d'eau de mer à effets multiples

Les tubes en U à évaporation améliorée C71500 peuvent être utilisés dans le faisceau de tubes d'un évaporateur de dessalement d'eau de mer à effets multiples. Le matériau de base cuivre-nickel assure l'intégrité requise du tube de transfert de chaleur, tandis que la surface d'évaporation améliorée augmente la surface de transfert de chaleur effective et favorise l'ébullition du réfrigérant ou du fluide de procédé du côté conçu du tube.

Pour cette application, le dessin d'achat doit définir la longueur de la section améliorée, la section à extrémité lisse requise pour l'expansion dans la plaque tubulaire, le rayon de courbure en U, l'espacement des branches, l'ovalisation admissible après courbure et les exigences d'inspection.

Composition chimique

Propriétés mécaniques

Q : Êtes-vous une société commerciale ou un fabricant ?

R : Fabricant, peut également faire du commerce.

Q : Quel est votre délai de livraison ?

R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,

cela dépend de la quantité.

Q : Fournissez-vous des échantillons ? Sont-ils gratuits ou payants ?

R : Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer les frais de transport.

Q : Quelles sont vos conditions de paiement ?

R : Paiement≤2000 USD, 100 % à l'avance. Paiement>=2000 USD, 30 % T/T à l'avance, solde avant expédition.

Si vous avez une autre question, n'hésitez pas à me contacter.
