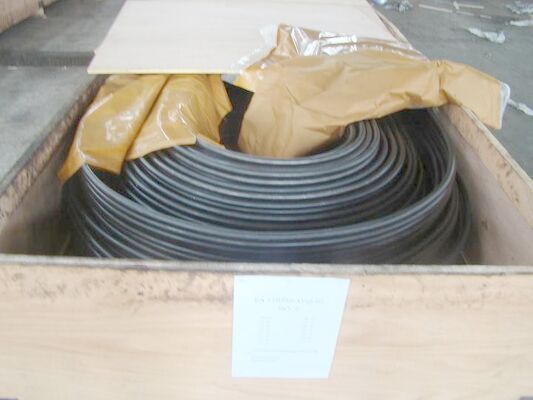

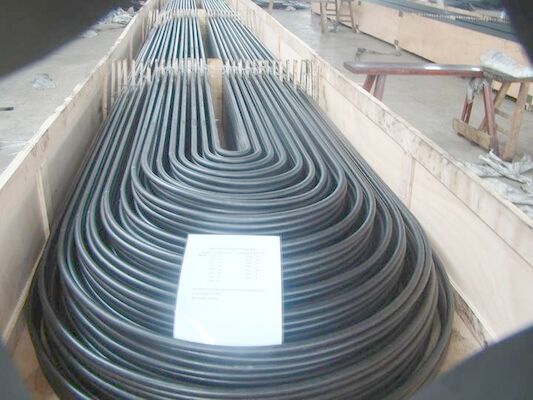

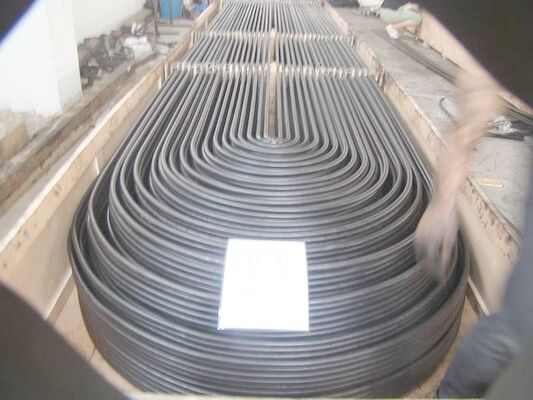

Tubes en acier au carbone sans soudure à cintrage en U ASTM A179 A192 avec structure porteuse de pression et géométrie de cintrage en U contrôlée pour échangeurs de chaleur

Les tubes en U sans soudure ASTM A179 / ASTM A192 sont des tubes en acier au carbone sans soudure fabriqués pour les échangeurs de chaleur à calandre et à tubes, les chaudières, les condenseurs et les équipements thermiques similaires où une conception de faisceau compact, une résistance fiable à la pression et des performances de transfert de chaleur stables sont requises. L'ASTM A179 est généralement sélectionné pour les tubes d'échangeur de chaleur et de condenseur en acier au carbone sans soudure tréfilés à froid, tandis que l'ASTM A192 est utilisé pour les tubes de chaudière et de réchauffeur en acier au carbone sans soudure pour un service à plus haute pression. Pour les faisceaux d'échangeurs en U, l'accent du produit n'est pas seulement sur la chimie et la résistance des tubes droits, mais aussi sur l'intégrité de la courbure, le contrôle de l'épaisseur de paroi dans la zone de courbure, la gestion des contraintes résiduelles et l'inspection après formage.

• Structure sans soudure supportant la pression: L'ASTM A179 couvre les tubes en acier à faible teneur en carbone sans soudure tréfilés à froid pour les échangeurs de chaleur et les condenseurs, tandis que l'ASTM A192 couvre les tubes de chaudière et de réchauffeur en acier au carbone sans soudure pour un service à haute pression. Cela élimine le risque de soudure longitudinale dans la frontière de pression.
• Géométrie de courbure en U contrôlée pour des faisceaux d'échangeurs compacts: Dans la fabrication d'échangeurs, le rayon de courbure en U est couramment spécifié à partir de 1,5 × OD et plus. Cela prend en charge les configurations compactes calandre et tubes tout en maintenant la fabricabilité de la courbure dans les pratiques industrielles éprouvées.
• Avantage dimensionnel A179 pour le service de transfert de chaleur: L'ASTM A179 nécessite un tréfilage à froid, qui est largement utilisé pour améliorer la cohérence dimensionnelle et la finition de surface interne/externe pour un tube de transfert de chaleur efficace.
• Marge de résistance A192 pour un service à plus haute pression: Les tubes de chaudière ASTM A192 sont destinés à un service de tubes en acier au carbone sans soudure à paroi minimale sous pression plus élevée, ce qui les rend adaptés lorsque le service de l'échangeur est combiné à des conditions de pression ou de température élevées.
• Contrôle de la dureté après fabrication: Les résumés de produits ASTM A179 spécifient une dureté maximale de 72 HRB, tandis que l'ASTM A192 exige un contrôle de la dureté ainsi que des essais d'aplatissement, de flare et hydrostatiques dans le cadre de la conformité.

• Stabilité dimensionnelle de la zone de courbure: Nous contrôlons le rayon de courbure en U à partir de plages pratiques d'échangeurs commençant à 1,5 × OD, et la courbure est produite selon des outils et des critères dimensionnels convenus. Cela réduit le risque d'amincissement excessif de la paroi et améliore la cohérence de l'ajustement du faisceau lors de l'assemblage de la plaque tubulaire.
• Contrôle des contraintes résiduelles après cintrage: Un recuit de détente post-courbure peut être fourni lorsque le service l'exige. Les directives techniques de l'industrie soulignent que le traitement thermique après formage de la courbure en U est utilisé pour réduire les contraintes résiduelles et diminuer le risque de mécanismes de défaillance dans la zone de courbure dans des conditions de service exigeantes.
• Vérification de l'intégrité des tubes: Au-delà des exigences mécaniques et hydrostatiques du tube de base, la pratique d'inspection des tubes d'échangeur utilise de plus en plus des courants de Foucault ou des méthodes CND similaires pour identifier la perte de paroi, la piqûre et les défauts locaux. Pour les commandes de projet, l'inspection de la zone de courbure, l'essai hydrostatique et des CND supplémentaires peuvent être spécifiés dans le plan d'assurance qualité.

Application spécifique: Faisceau de tubes de condenseur à surface calandre et tubes

Les tubes en U ASTM A179 / A192 sont utilisés comme élément de faisceau de tubes dans un condenseur à surface ou un échangeur de chaleur calandre et tubes où un côté circule à travers le tube et l'autre côté à travers la calandre, la configuration en U réduisant les collecteurs de retour et aidant à la conception d'équipements compacts.

Ci-dessous un tableau comparatif pratique pour cinq qualités couramment référencées utilisées pour l'approvisionnement en tubes sans soudure pour chaudières / échangeurs de chaleur. Les valeurs sont des limites de qualité standard ou des limites typiques publiées à partir des résumés de normes cités.
