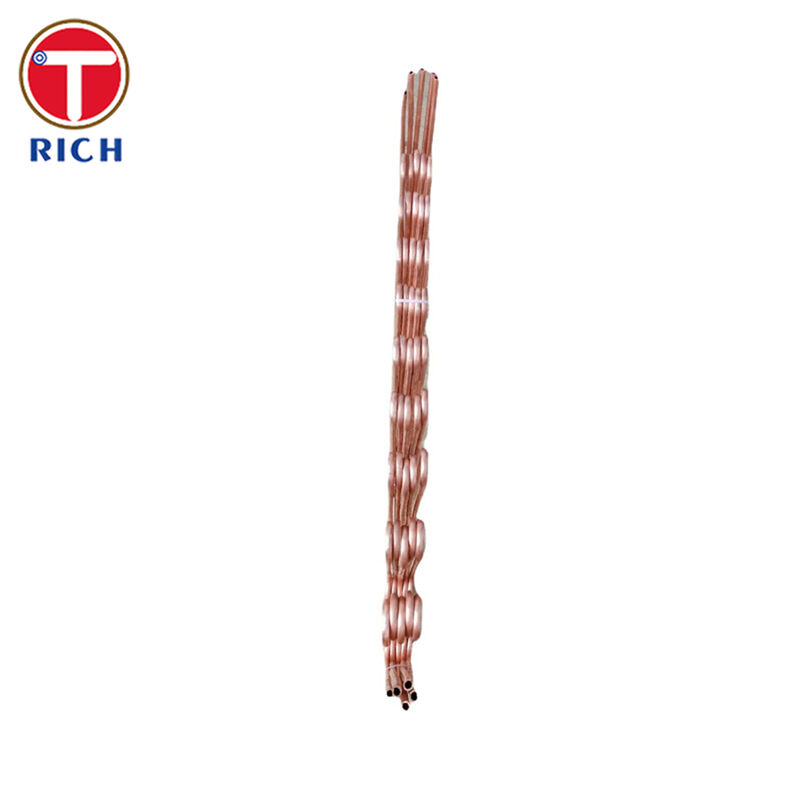

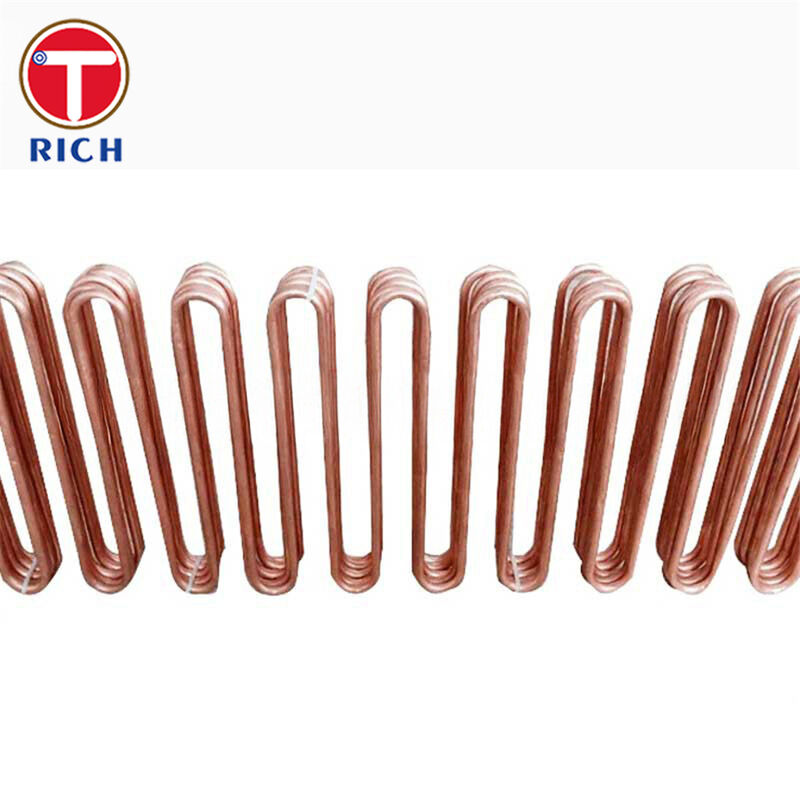

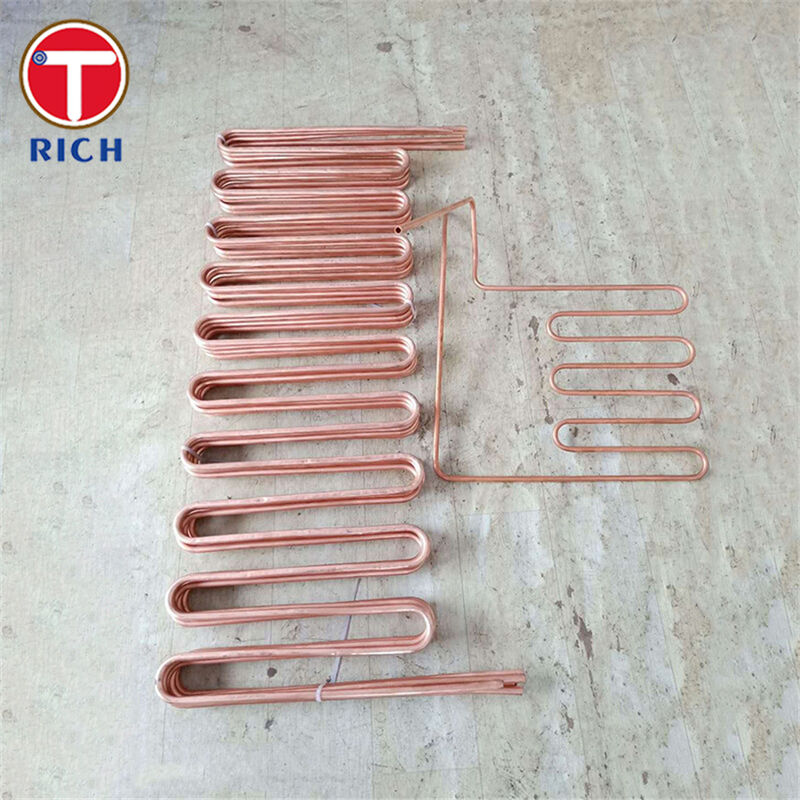

ASTM B395 Tubes en cuivre sans soudure en U-Bend pour les applications dans les échangeurs de chaleur
Détails de produit
Tube coudé en U ASTM B395
,Tube de cuivre coudé en U sans soudure
,Tube coudé en U pour échangeur de chaleur
ASTM B395 Tubes en U sans soudure en cuivre et alliages de cuivre pour échangeurs de chaleur
Matériau
Les tubes en U ASTM B395/B395M sont des tubes sans soudure pliés à 180° utilisés dans les condenseurs, les évaporateurs et les échangeurs de chaleur, fabriqués à partir de tubes sans soudure en cuivre et en alliages de cuivre. La spécification s'applique aux tubes ≤ 2 pouces (50 mm) de diamètre extérieur et couvre les alliages courants de transfert de chaleur, notamment le cuivre sans oxygène (C10200), le cuivre désoxydé au phosphore (C12200), le laiton amiral/aluminium (C44300/C68700) et les nuances cuivre-nickel (C70600/C71500), entre autres.
Spécifications
-
Forme du produit : tube en U (plié à 180° dans un seul plan en forme de U).
-
Gamme de tailles (OD) : ≤ 2 pouces (50 mm).
-
Alliage/trempe : Sur commande—la désignation UNS et la trempe doivent être spécifiées.
-
Principaux paramètres de commande (recommandé de les indiquer sur le bon de commande/le plan) :
-
OD du tube × épaisseur de paroi
-
Calendrier des rayons de courbure
-
Longueur des branches (branches droites)
-
-
Option de jauge double (pour les petits rayons de courbure) :
-
Jauge double = tube avec plus d'une épaisseur de paroi.
-
Si spécifié, la section centrale est fabriquée avec une épaisseur d'une jauge BWG supérieure à celle de la paroi de la branche droite avant le pliage ; par défaut, elle est fabriquée à ID constant (section plus épaisse obtenue en augmentant l'OD).
-
-
Qualité du pliage : La partie pliée doit être sensiblement uniforme en courbure.
Principales caractéristiques
-
Efficacité de transfert de chaleur élevée grâce à la métallurgie du cuivre/alliage de cuivre (optimisée pour le service des condenseurs/évaporateurs/échangeurs de chaleur).
-
Flexibilité des alliages : cuivre, laitons, laitons d'aluminium et nuances Cu-Ni pour correspondre aux milieux de refroidissement (eau douce, saumâtre, eau de mer).
-
Géométrie prête pour le processus : pliages en U précis pour les faisceaux tubulaires compacts.
-
Vérification de la qualité intégrée à la norme : options de contrôle non destructif par courants de Foucault et de test d'étanchéité.
Nos avantages
-
« Le pliage en U va-t-il s'amincir, s'ovaliser ou se froisser ? »
Les pliages en U sont naturellement confrontés à des risques de déformation liés au pliage (ovalité/amincissement). Notre solution est un pliage contrôlé, ainsi que l'option de jauge double pour les petits rayons : la norme permet une section centrale de jauge plus épaisse (une jauge BWG plus épaisse) avant le pliage pour améliorer la robustesse du pliage, tout en conservant un ID constant par défaut. -
« Comment vous assurez-vous que le tube est exempt de défauts avant le pliage ? »
L'ASTM B395 exige que chaque tube, avant le pliage, subisse un contrôle par courants de Foucault conformément à la pratique ASTM E243—une approche standard de l'industrie pour détecter les discontinuités susceptibles de provoquer une défaillance. -
« Comment garantissez-vous l'étanchéité ? »
Chaque tube en U doit réussir un test d'étanchéité, le fabricant étant autorisé à choisir la méthode, sauf indication contraire :
-
Test hydrostatique à une contrainte de fibre de 7000 psi (48 MPa) (la pression manométrique ne doit pas dépasser 1000 psi / 6,9 MPa, sauf indication contraire), ou
-
Test pneumatique à ≥ 60 psi (400 kPa) sans indication de fuite pendant 5 s.
-
« Qu'en est-il du risque de fissuration par corrosion sous contrainte (SCC), en particulier dans le service du laiton ? »
La SCC peut être provoquée par l'environnement + les contraintes résiduelles ; la SCC liée à l'ammoniac est un mode de défaillance connu dans le service des échangeurs de chaleur en laiton. Nous atténuons ce risque en offrant un soutien à la sélection des matériaux, et pour les pliages en U en Cu-Ni, la norme prévoit une option pour spécifier un recuit de relaxation de la partie pliée en U ; les options de test de sensibilité (vapeur d'ammoniac / nitrate mercureux) sont également abordées dans la spécification. -
« Pouvez-vous fournir une traçabilité et une documentation pour l'AQ/CQ ? »
Les options de commande ASTM B395 incluent l'identification/traçabilité de la chaleur, la certification et le rapport d'essai en usine (MTR) lorsque cela est requis—prise en charge de la documentation du projet et de l'inspection à la réception.
Composition chimique
| Grade UNS | Cu | Ni (incl. Co) | Zn | Sn | Al | Fe | Pb (max) | As | P | Notes |
|---|---|---|---|---|---|---|---|---|---|---|
| C12200 | 99,9 min | — | — | — | — | — | — | — | 0,015–0,040 | Cuivre désoxydé au phosphore |
| C44300 | 70,0–73,0 | — | Reste | 0,9–1,2 | — | 0,06 max | 0,07 max | 0,02–0,06 | — | Métal amiral |
| C68700 | 76,0–79,0 | — | Reste | — | 1,8–2,5 | 0,06 max | 0,07 max | 0,02–0,06 | — | Laiton d'aluminium |
| C70600 | Reste | 9,0–11,0 | 1,0 max | — | — | 1,0–1,8 | 0,05 max | — | — | 90-10 Cu-Ni |
| C71500 | Reste | 29,0–33,0 | 1,0 max | — | — | 0,40–1,0 | 0,05 max | — | — | 70-30 Cu-Ni |
Propriétés mécaniques
| Grade UNS | Trempe typique dans le tableau 3 de la B395 | Résistance à la traction (MPa) min | Limite d'élasticité (MPa) min | Allongement (50,8 mm) min |
|---|---|---|---|---|
| C12200 | H55 (étiré léger) | 250 | 205 | — |
| C44300 | O61 (recuit) | 310 | 105 | — |
| C68700 | O61 (recuit) | 345 | 125 | — |
| C70600 | O61 (recuit) | 275 | 105 | — |
| C71500 | O61 (recuit) | 360 | 125 | — |
Normes d'exécution
-
ASTM : ASTM B395/B395M (tubes d'échangeurs de chaleur et de condenseurs en cuivre et alliages de cuivre sans soudure en U). Les tests connexes référencés incluent ASTM E243 (courants de Foucault), ainsi que d'autres méthodes de test référencées dans la B395.
-
EN : EN 12451:2012 (tubes ronds sans soudure en cuivre et alliages de cuivre pour échangeurs de chaleur/condenseurs/évaporateurs/équipements de dessalement ; portée des tailles indiquée dans la norme).
-
GOST : GOST 21646-2003 (tubes en cuivre et en laiton pour équipements d'échange de chaleur—exigences techniques et acceptation).
-
JIS : JIS H3300 (tubes et tuyaux sans soudure en cuivre et alliages de cuivre ; couramment utilisés comme base JIS pour la fourniture de tubes de condenseur/transfert de chaleur).
-
GB : GB/T 8890-2015 (tubes en alliage de cuivre sans soudure pour échangeurs de chaleur) et GB/T 1527-2017 (tube étiré en cuivre et alliages de cuivre).
Domaines d'application
Industries typiques
-
Production d'électricité (condenseurs de surface à vapeur, réchauffeurs d'eau d'alimentation)
-
Pétrochimie et raffinerie (refroidisseurs, condenseurs)
-
Marine et offshore (refroidisseurs d'eau de mer, refroidisseurs centraux)
-
Dessalement et traitement de l'eau (réchauffeurs de saumure, condenseurs)
-
CVC et réfrigération industrielle (condenseurs/évaporateurs)
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant, peut également faire du commerce.
Q : Quel est votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000USD, 30% T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
