316 304 Tubes capillaires en acier inoxydable tirées à froid d'une épaisseur de paroi de 0,02 mm à 1,00 mm pour des applications de précision
Propriétés de base
Lieu d'origine:
Zhejiang, Chine
Nom de marque:
TORICH
Attestation:
ISO9001, ISO14001, TS16949
Numéro de modèle:
310S
Propriétés commerciales
Quantité minimum de commande:
1 tonnes
Prix:
800-1000 USD/Tons
Conditions de paiement:
LC, D/A, D/P, Western Union,
Capacité à fournir:
60000 tonnes/année
Résumé du produit
316 304 Aiguille Micro tube capillaire en acier inoxydable Tubes capillaires à froid de précision Les tubes capillaires en acier inoxydable à micro-aiguille 316 et 304 sont des tubes à pression froide de précision conçus pour des applications nécessitant un diamètre extérieur réduit, une paroi mince...
Détails de produit
Mettre en évidence:
Tube capillaire de l'acier inoxydable 316
,Tube capillaire micro d'acier inoxydable
,Tube capillaire de l'étirage à froid solides solubles
Product:
Tube capillaire micro-aiguille en acier inoxydable
Material:
Acier inoxydable austénitique
Main Grades:
304, 304L, 316, 316L, 321
Manufacturing Route:
Étiré à froid sans soudure ou soudé et réétiré
Outside Diameter:
0,50 à 10,00 mm
Wall Thickness:
0,02 à 1,00 mm
Standard Length:
1 à 12 m, personnalisable
Testing:
Contrôle dimensionnel, essais par courants de Foucault, essais hydrostatiques ou essais air-sous-mar
Description du produit

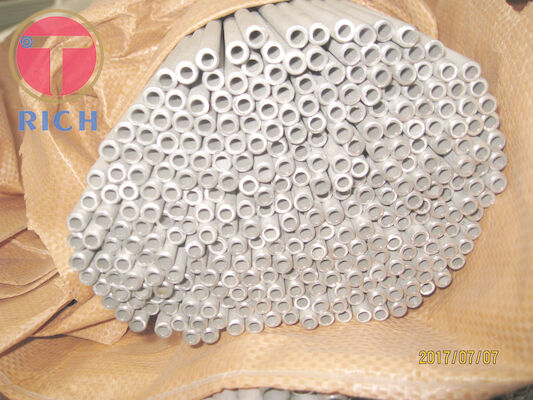

316 304 Aiguille Micro tube capillaire en acier inoxydable
Tubes capillaires à froid de précision
Les tubes capillaires en acier inoxydable à micro-aiguille 316 et 304 sont des tubes à pression froide de précision conçus pour des applications nécessitant un diamètre extérieur réduit, une paroi mince,un passage interne lisse et une précision dimensionnelle contrôlée.
Les tubes peuvent être fabriqués à partir de creux sans couture ou de matières premières soudéses et redessinées.Plusieurs passes de tirage à froid sont utilisées pour réduire le diamètre et l'épaisseur de la paroi tout en améliorant la concentricité et la qualité de la surfaceLe recuit, le redressage, le polissage, la passivation et la découpe de précision peuvent être effectués en fonction de l'application finale.
La production standard comprend les aciers inoxydables 304, 304L, 316, 316L et 321 austénitiques.304 et 316L sont les catégories les plus fréquemment spécifiéesLa qualité finale du matériau, la tolérance dimensionnelle, le niveau de propreté et la méthode d'inspection doivent être indiqués sur le dessin d'achat.
Spécifications du produit
| Nom de l'article | Spécification disponible |
|---|---|
| Produit | Tubes capillaires à micro-aiguille en acier inoxydable |
| Matériel | Acier inoxydable austénitique |
| Grades principaux | 304, 304L, 316, 316L, 321 |
| Désignations de la SNU | S30400, S30403, S31600, S31603, S32100: les produits de base ne sont pas soumis à des exigences spécifiques. |
| Route de fabrication | D'une épaisseur n'excédant pas 1 mm |
| Diamètre extérieur | 00,50 à 10,00 mm |
| Épaisseur de paroi | 00,02 à 1,00 mm |
| Longueur standard | 1 à 12 m, personnalisable |
| Longueur de coupe de précision | Longueur courte personnalisée disponible |
| Tolérance OD standard | Généralement ± 0,05 mm |
| Tolérance OD de précision | Jusqu'à ±0,01 mm pour les gammes de diamètres sélectionnées |
| Tolérance à l'épaisseur des parois | Généralement ±0,02 mm ou selon le dessin |
| Tolérance à la longueur de coupe | Généralement ±0,50 mm; des tolérances plus strictes par accord |
| Le droit | Généralement ≤1,0 mm par 1000 mm |
| Ovaleur | Contrôlé dans les limites de la tolérance OD convenue |
| Condition de la surface | Brillant, recuit, mariné, poli, moulu ou passivé |
| Surface interne | Finition tirée à froid ou finition polie spécifiée |
| Traitement thermique | Solution recuit et refroidi rapidement |
| Condition de livraison | D'une épaisseur n'excédant pas 50 cm3 |
| Condition finale | Coupe droite, débarrassée, déchiquetée, pointue ou spécifique à l'application |
| Tests | Inspection dimensionnelle, essais de tourbillon, essais hydrostatiques ou essais sous-marins |
| Documentation | Certificat d'inspection EN 10204 3.1 disponible |
Les tolérances indiquées sont des plages de capacité de fabrication plutôt que des valeurs universelles pour chaque combinaison de diamètre et d'épaisseur de paroi.Les tolérances finales doivent être confirmées après révision de la taille du tube, longueur, état du matériau et méthode d'inspection.
Caractéristiques principales
- Micro-dimensions contrôlées:Le dessin à froid permet une réduction progressive des dimensions des tubes avec des tolérances de précision
- Amélioration de la concentricité du forage:Relation améliorée entre le diamètre extérieur et l'ouverture interne pour des performances constantes
- Passage interne lisse:Passage interne continu sans échelle, avec nettoyage et polissage optionnels
- Capacité à paroi mince:Épaisseurs de paroi inférieures à 0,02 mm pour certains produits de micro-diamètre
- Structure résistante à la corrosion:Grades d'acier inoxydable austénitique offrant une excellente résistance à la corrosion
- Options de résistance à froid:Disponible en solution recuit ou à froid pour différentes applications
Processus de fabrication
La méthode de production typique est la suivante:
- Préparation de tubes creux ou de tubes mères soudés
- Tirage à froid par matrices de précision
- Dégraissage intermédiaire et recuit si nécessaire
- Réduction répétée du diamètre et de la paroi
- Réchauffement de la solution finale ou dessin dur contrôlé
- Légalisation et dimensionnement précis
- Nettoyage, polissage ou passivation de surface
- Coupe de précision et préparation de la finition
- Inspection dimensionnelle et non destructive
- Nettoyage final et emballage de protection
Assurance qualité
Notre processus d'inspection complet comprend:
- Vérification de la composition chimique
- Test de traction et de dureté, le cas échéant
- Mesures dimensionnelles complètes
- Évaluation de la qualité des surfaces
- Méthodes d'essai non destructives
- Inspection de la propreté
- Identification positive du matériau
Données techniques
Composition chimique
| Grade | N.U.S. | C max. | Je vous en prie. | Si Max est là. | Le P Max. | Je vous en prie. | Cr | Je ne sais pas | Je vous en prie. | N Max. | Autres |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | S30400 | 0.080 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0 à 20.0 | 8.0 à 11.0 | - Je ne sais pas. | 0.10 | - Je ne sais pas. |
| TP304L | S30403 | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0 à 20.0 | 8.0 à 12.0 | - Je ne sais pas. | 0.10 | - Je ne sais pas. |
| TP316 | S31600 | 0.080 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0 à 18.0 | 10.0 à 14.0 | 2.00 à 3.00 | 0.10 | - Je ne sais pas. |
| TP316L | S31603 | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0 à 18.0 | 10.0 à 14.0 | 2.00 à 3.00 | 0.10 | - Je ne sais pas. |
| TP321 | S32100 | 0.080 | 2.00 | 1.00 | 0.045 | 0.030 | 17.0 à 19.0 | 9.0 à 12.0 | - Je ne sais pas. | 0.10 | Ti: au moins 5 × C, au maximum 0.70 |
Propriétés mécaniques
| Grade | Résistance à la traction min. | 00,2% de résistance au rendement min. | L'allongement min. | Dureté maximale |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 90 HRB |
Questions fréquemment posées
Q: Êtes-vous une société commerciale ou un fabricant?
R: Fabricant, peut aussi faire du commerce.
Q: Combien de temps avez-vous pour la livraison?
R: En général, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock, selon la quantité.
Q: Fournissez-vous des échantillons? Est-ce gratuit ou supplémentaire?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
Q: Quelles sont vos conditions de paiement?
R: Paiement ≤ 2000USD, 100% à l'avance. Paiement ≥ 2000USD, 30% T/T à l'avance, solde avant expédition. Si vous avez une autre question, n'hésitez pas à me contacter.
