10mm Épaisseur de paroi Type KL Tube à ailettes extrudées en acier au carbone pour tubes d'échangeur de chaleur
Détails de produit
tube d'aileron expulsé par 10mm de poids
,le type kilolitre a expulsé tube d'aileron
,tube d'aileron du bas du poids 10mm

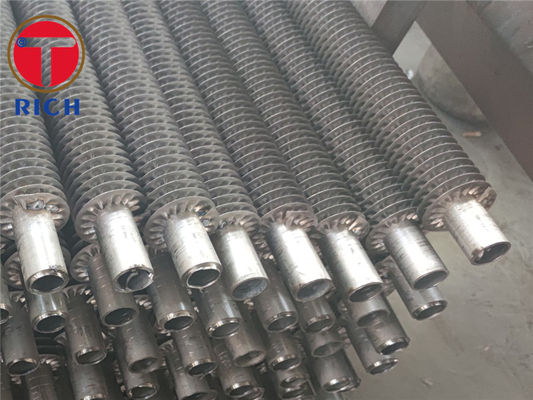

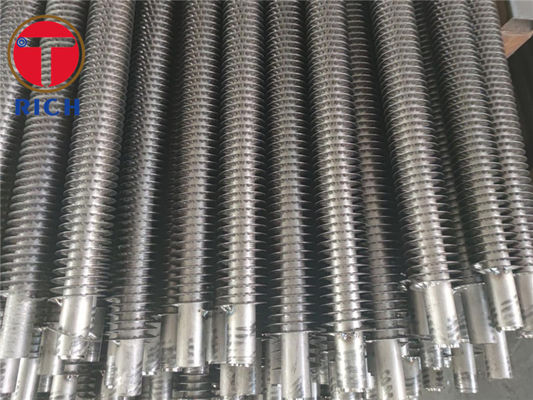

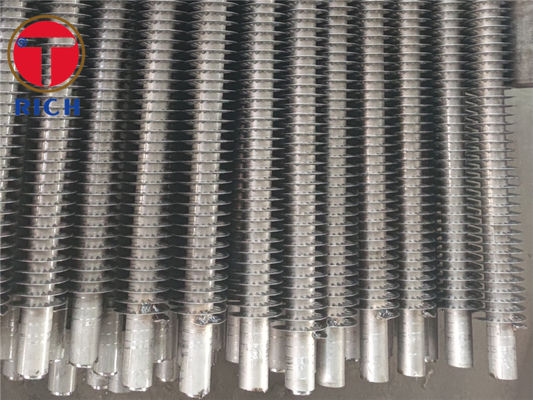

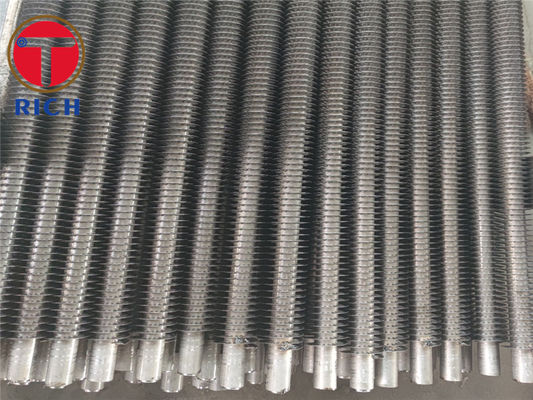

Les tubes à ailettes extrudées en acier au carbone combinent un tube porteur de pression en acier avec un manchon en aluminium formé mécaniquement en ailettes hélicoïdales continues. Cette construction augmente la surface de transfert de chaleur externe pour les échangeurs de chaleur refroidis par air tout en conservant un passage séparé en acier pour le fluide de procédé. La géométrie des ailettes, la nuance du tube de base et la température de fonctionnement doivent être sélectionnées ensemble pour le service spécifié.
Identification du produit : Les ailettes KL et les ailettes extrudées sont des constructions différentes. Les ailettes KL utilisent une bande en forme de L knurlée enroulée sous tension ; les ailettes extrudées sont formées à partir d'un manchon en aluminium. Cette description couvre la construction extrudée. Le titre hérité épaisseur de paroi de 10 mm nécessite une confirmation de fabrication car la spécification détaillée fournie liste 1,65–3,0 mm.
Les plages dimensionnelles ci-dessous reproduisent les informations produit fournies. Ce sont des plages de référence plutôt qu'une confirmation que chaque combinaison dimensionnelle est disponible.
| Article | Spécification |
|---|---|
| Construction | Tube de base en acier au carbone avec manchon et ailettes en aluminium extrudés mécaniquement |
| Matériau du tube de base | Acier au carbone ; nuance sélectionnée selon les exigences applicables des équipements sous pression |
| Matériau des ailettes | Aluminium ; alliage et trempe à indiquer dans la commande |
| Normes du tube de base | ASTM A179/A179M ou A210/A210M ; EN 10216-2 ; JIS G 3461 ; autres spécifications sous réserve d'accord |
| Options de nuance de référence | ASTM A210 Grade A-1 et Grade C ; JIS G 3461 STB340, STB410 et STB510 |
| Diamètre extérieur du tube de base | 10–51 mm, selon les détails fournis ; faisabilité de l'extrusion à confirmer |
| Épaisseur de paroi du tube de base | 1,65–3,0 mm dans les détails fournis ; épaisseur de 10 mm sous réserve d'examen technique séparé |
| Longueur totale | Plage de commande demandée : 1–12 m ; longueurs coupées sur mesure sous réserve de confirmation |
| Épaisseur des ailettes | 0,3–1,2 mm |
| Pas des ailettes | 2,0–15,0 mm |
| Hauteur des ailettes | 5–16 mm ; point de référence de mesure à identifier sur le dessin |
| Tolérances dimensionnelles | Selon la norme de tube sélectionnée, la taille et la voie de fabrication ; voir l'exemple ci-dessous |
| Rectitude | Déviation locale et flambage général à spécifier sur le dessin approuvé ; aucune limite numérique n'a été fournie |
| État de surface | Surface de contact du tube de base propre ; ailettes en aluminium inspectées pour détecter tout dommage ; protection des extrémités en acier exposées à convenir |
| Traitement thermique | Tube de base traité conformément à sa spécification de matériau avant ailetage ; aucun traitement thermique d'assemblage supposé |
| Extrémités du tube | Longueur de l'extrémité nue, préparation de l'extrémité et dimensions d'engagement du tube-plaque selon le dessin approuvé |
Exemple de tolérance : ASTM A450/A450M-23 spécifie une tolérance de diamètre extérieur de ± 0,15 mm pour les tubes soudés et sans soudure étirés à froid avec un diamètre extérieur de 25,4 à 38,1 mm inclus. Cet exemple concerne le tube de base avant fabrication supplémentaire ; les dimensions des ailettes finies nécessitent des limites d'acceptation séparées.
- Géométrie d'ailetage définie : La plage de pas d'ailetage fournie est 2,0–15,0 mm, ce qui correspond mathématiquement à environ 500–66,7 ailettes par mètre.
- Espacement réglable côté air : Un pas de 2,54 mm équivaut à 10 ailettes par pouce. La sélection du pas doit tenir compte de la résistance à l'air, de l'encrassement et de l'accès pour le nettoyage.
- Barrière de pression séparée : Le tube de base en acier contient le fluide de procédé. Les ailettes en aluminium sont exclues des calculs d'épaisseur de paroi sous pression.
- Sélection de température spécifique à la construction : BGR publie 300 °C pour sa construction bimétallique extrudée et 250 °C pour sa construction en L knurlée. Ce sont des limites de référence spécifiques au fabricant. Ce produit nécessite sa propre température de paroi de tube maximale approuvée ; la valeur hérité "545" n'a pas d'unité spécifiée et ne peut pas établir de classification.
Les contrôles de projet suivants doivent être confirmés dans le devis et le plan d'inspection.
Préoccupation de l'acheteur : Un mauvais contact mécanique peut augmenter la résistance thermique même lorsque les dimensions des ailettes semblent correctes.
Solution proposée : Définir un test représentatif de contact d'ailette ou de poussée/traction, sa fréquence d'échantillonnage et ses critères d'acceptation avant la production. L'inspection dimensionnelle seule ne doit pas être considérée comme une preuve de contact thermique. Les fabricants établis de tubes à ailettes identifient le test de contact comme une méthode de contrôle qualité pertinente.
Préoccupation de l'acheteur : Une désignation KL/extrudée ambiguë peut conduire à la sélection d'une méthode de fixation inadaptée.
Solution proposée : Identifier la construction des ailettes, l'alliage d'aluminium, la température maximale de paroi du tube et les cycles de fonctionnement sur une seule fiche technique approuvée. Confirmer la limite de température pour l'assemblage réel avant d'accepter la commande.
Préoccupation de l'acheteur : Les ailettes peuvent masquer la surface du tube de base et compliquer la vérification ultérieure.
Solution proposée : Convenir de la certification des matériaux, de la traçabilité des numéros de coulée et de la séquence d'examen hydrostatique ou non destructif requise avant l'ailetage. Définir tout examen supplémentaire après fabrication dans le plan d'inspection. L'ASTM A210 comprend des exigences de test des tubes ; la commande doit identifier l'édition applicable et la voie de test sélectionnée.
Ce sont des spécifications de tube de base alternatives, sélectionnées selon les exigences du projet. Elles n'établissent pas d'équivalence automatique entre les nuances ni ne certifient l'assemblage aileté complet.
| Système de norme | Spécification pertinente |
|---|---|
| ASTM | A179/A179M : tubes d'échangeur de chaleur étirés à froid sans soudure ; A210/A210M : tubes de chaudière en acier au carbone sans soudure, Grades A-1 et C |
| EN | EN 10216-2 : tubes de pression sans soudure avec propriétés spécifiées à température élevée, y compris P235GH et P265GH |
| GOST | GOST 550-2020 : tubes sans soudure pour équipements de raffinage de pétrole et de pétrochimie |
| JIS | JIS G 3461 : tubes de chaudière et d'échangeur de chaleur en acier au carbone |
| GB | GB/T 9948-2025 : tubes et tuyaux sans soudure pour usines pétrochimiques et chimiques |
Faisceau de tubes pour un refroidisseur d'huile de lubrification refroidi par air dans une raffinerie. L'huile circule dans les tubes en acier tandis que l'air ambiant forcé passe à travers les ailettes en aluminium. La sélection finale dépend de la compatibilité de corrosion côté huile, de la pression de conception, de la température de paroi du tube et du devoir de refroidissement requis.Composition chimique
pourcentages massiques des éditions de référence indiquées, plutôt que des résultats mesurés pour un lot fourni.Nuance du tube de base
| Norme de référence | Résistance à la traction, min. (MPa) | ASTM A210/A210M-19 | Mn | P, max. | S, max. | A-1 |
|---|---|---|---|---|---|---|
| ASTM A210/A210M-19 | 485 | ≥0,10 | 0,29–1,06* | 0,035 | Propriétés mécaniques | Propriétés mécaniques |
| ASTM A210/A210M-19 | 485 | 1,00–1,50 | 0,29–1,06* | 0,035 | Propriétés mécaniques | Propriétés mécaniques |
| JIS G 3461:2019 | 510 | ≤0,35 | 1,00–1,50 | 0,035 | Propriétés mécaniques | Propriétés mécaniques |
| JIS G 3461:2019 | 510 | ≤0,35 | 1,00–1,50 | 0,035 | Propriétés mécaniques | Propriétés mécaniques |
| JIS G 3461:2019 | 510 | ≤0,35 | 1,00–1,50 | 0,035 | Propriétés mécaniques | Propriétés mécaniques |
tube de base en acier à température ambiante, à l'exclusion des ailettes en aluminium.Nuance du tube de base
| Norme de référence | Résistance à la traction, min. (MPa) | Limite d'élasticité ou contrainte de preuve, min. (MPa) | Allongement de référence, min. | A-1 |
|---|---|---|---|---|
| ASTM A210/A210M-19 | 485 | 255 | 25%² | STB340 |
| ASTM A210/A210M-19 | 485 | 275 | 30%¹ | STB340 |
| JIS G 3461:2019 | 510 | 175 | 35%² | STB410 |
| JIS G 3461:2019 | 510 | 255 | 25%² | Galerie de produits |
| JIS G 3461:2019 | 510 | 295 | 25%² | Galerie de produits |
