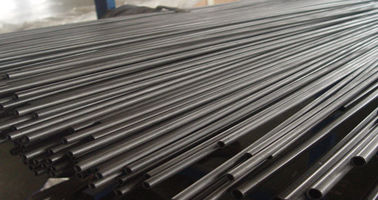

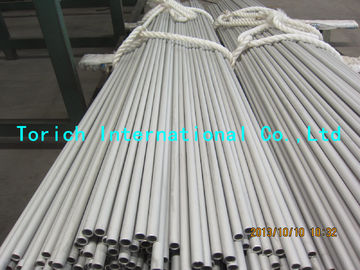

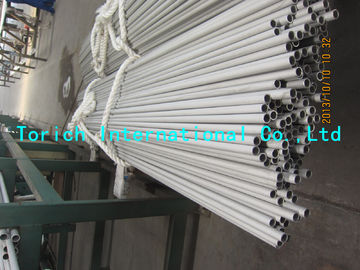

Tubes d'acier sans soudure et soudées pour automobile, mécanique et génie général
Partie 8: Exigences spécifiques pour les tubes en acier inoxydable soudés longitudinalement
Méthode de fabrication:
Les tubes sont fabriqués à partir de bandes plates laminées, soudés longitudinalement sur les bords attenants sans ajout de métal de remplissage.
Condition de livraison:
a) Soudés et dimensionnés: KM
b) Soudés et dimensionnés (entièrement ramollis): GKW(S)
c) Soudés et découpés (entièrement ramollis) (y compris décapage): GZF(S)
d) Finition à froid (complètement adoucie): GBK
e) Finition à froid (complètement adoucie) (y compris décapage): GZF (S)
Grade d'acier et composition chimique:
Note: une qualité d'acier spéciale est également disponible, selon la demande du client
| Propriétés mécaniques |
| Nom | BS 1449-2:
équivalent | KM (en soudage) | GKM(S),GZF(S) (soudés et dimensionnés complètement ramollis) | Résultats de l'enquête,et GZF(S) (finition à froid, entièrement ramollis) |
| Je vous en prie. | Rm min. | Une minute. | Je vous en prie. | Rm min. | Une minute. | Je vous en prie. | Rm min. | Une minute. |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % |
| LW 12b | | 300 | 400 | 10 | _ | _ | _ | _ | _ | _ |
| LW 19b | 409S19 | 300 | 400 | 10 | 200 | 350 | 20 | _ | _ | _ |
| LW 20 | D'autres matériaux | 420 | 520 | 25 | 185 | 480 | 30 | _ | _ | _ |
| LWCF 20 | | | | | | | | 185 | 480 | 30 |
| LW 21 | D'autres matériaux | 450 | 560 | 25 | 210 | 510 | 30 | _ | _ | _ |
| LWCF 21 | | | | | | | | 210 | 510 | 30 |
| LW 22 | Pour l'aéronef | 420 | 520 | 25 | 185 | 480 | 30 | _ | _ | _ |
| LWCF 22 | | | | | | | | 185 | 480 | 30 |
| LW 23 | Pour l'aéronef | 450 | 560 | 25 | 210 | 510 | 30 | _ | _ | _ |
| LWCF 23 | | | | | | | | 210 | 510 | 30 |
| LW 24 | 321S31 | 450 | 560 | 25 | 210 | 510 | 30 | _ | _ | _ |
| LWCF 24 | | | | | | | | 210 | 510 | 30 |
| Tolérance sur les longueurs de coupe spécifiées |
| Longueur de coupe spécifiée | La tolérance |
| C' est terminé. | jusqu'à et y compris |
| mm | mm | mm |
| | 500 | + | 2 |
| | | - | 0 |
| 500 | 2000 | + | 3 |
| | | - | 0 |
| 2000 | 5000 | + | 5 |
| | | - | 0 |
| 5000 | 7000 | + | 10 |
| | | - | 0 |
| 7000 | Je suis désolé. | par accord |
| NOTE Des tolérances plus strictes peuvent être obtenues par accord entre l'acheteur et le fabricant. |
BS6323 Spécifications pour
Tubes en acier sans soudure et soudés, destinées à l'automobile, à la mécanique ou à la génie générale
BS6323-1 Partie 1: Exigences générales
BS6323-2 Partie 2: Exigences spécifiques pour les tubes en acier soudés à chaud
BS6323-3 Partie 3: Exigences spécifiques pour les tubes en acier sans soudure finis à chaud
BS6323-4 Partie 4: Exigences spécifiques pour les tubes en acier sans soudure finis à froid
BS6323-5 Partie 5: Exigences spécifiques pour les aciers soudés par résistance électrique, y compris les aciers soudés par induction
tubes
BS6323-6 Partie 6: Exigences spécifiques pour les résistances électriques soudéses à froid, y compris les résistances induites
tubes en acier soudés
BS6323-7 Partie 7: Exigences spécifiques relatives aux tubes en acier soudés par arc submergé
BS6323-8 Partie 8: Exigences spécifiques pour les tubes en acier inoxydable soudés longitudinalement
