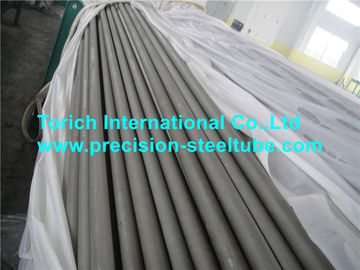

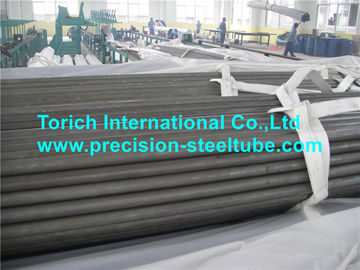

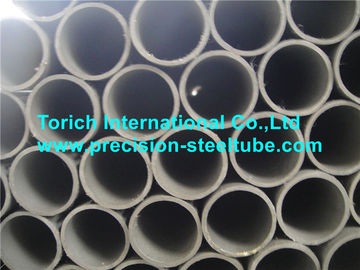

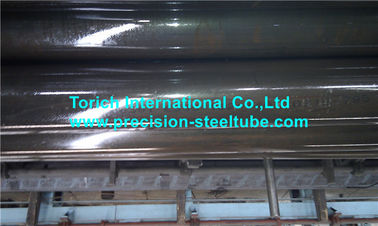

Tubes et tuyaux sans soudure, en acier étirés à froid hydrauliques et pneumatiques EN10305-4 E215 E235 E355
Détails de produit
pipe en acier sans soudure
,Tube sans couture d'acier au carbone
EN10305-4 E215 E235 E355 Tubes hydrauliques et pneumatiques sans soudure tirées à froid
Norme: EN10305-4 Tubes sans soudure tirées à froid pour les systèmes hydrauliques et pneumatiques
Tubes en acier pour applications de précision.Conditions techniques de livraison
Applications:pour les systèmes hydrauliques et pneumatiques
Variété de taille:6 à 80 mm WT:0.5 à 12.5 mm L: max.12000 mm
Processus de fabrication:
Processus de fabrication de l'acier:
Le processus de fabrication de l'acier est à la discrétion du fabricant
Les aciers sont complètement morts.
Conditions de fabrication et de livraison des tubes:
Les tubes sont fabriqués à partir de tubes sans couture finis à chaud par traitement à froid.
Le travail à froid est également applicable lorsque la production réelle est nécessaire.
Les tubes sont livrés dans l'état de livraison + N, ce qui signifie qu'après l'opération finale de tirage à froid, les tubes sont normalisés dans une atmosphère contrôlée.
Apparence du tube:
La finition de surface interne et externe des tubes est lisse après la formation à froid ainsi qu'après un traitement thermique normalisé. La qualité de la surface serait sans crêtes, bosses ou rainures peu profondes.
Le tube a une surface extérieure et intérieure lisse avec une rugosité Ra≤ 4 μm
Une rugosité réduite de Ra ≤ 2 μm est utilisable pour la surface intérieure, la meilleure rugosité ID que nous pourrions atteindre 0,4-0,8 μm uniquement par dessin à froid.
Grade d'acier et composition chimique:
| Grade d'acier | C | Je sais. | Nom de l'entreprise | P | S | Je vous en prie. | |
| Nom de l'acier | Nombre d'acier | Le maximum | Le maximum | Le maximum | Le maximum | Le maximum | minutes |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 et autres | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| Déviations admissibles de l'analyse du produit par rapport aux limites spécifiées dans le tableau 1 | |||||||
| Élément | Limite spécifiée de l'analyse de la coulée en % de masse | Déviation admissible de la valeur analyse du produit en % en masse | |||||
| C | ≤ 022 | Un point nul.07 | |||||
| Je sais. | ≤ 055 | Un point nul.05 | |||||
| Nom de l'entreprise | ≤ 160 | Un point nul.1 | |||||
| P | ≤ 0025 | Un point nul.005 | |||||
| S | ≤ 0015 | Un point nul.003 | |||||
| Je vous en prie. | ≤ 0025 | - Je suis désolé.005 | |||||
| Propriétés mécaniques à température ambiante | |||||||
| Grade d'acier | Résistance au rendement ReH min Mpa | Résistance à la traction min Mpa | L'allongement A min % | ||||
| Nom de l'acier | Tubes à chaud | ||||||
| E215 | 1.0212 | 215 | 290 à 430 | 30 | |||
| E235 et autres | 1.0308 | 235 | 340 à 480 | 25 | |||
| E355 | 1.0580 | 355 | 490 à 630 | 22 | |||
Méthodes d'essai:
Essai de traction
Essai d'aplatissement
Essai de dérive en expansion
Inspection dimensionnelle
Examen visuel
Épreuve d'étanchéité aux fuites
Références normatives:
EN10002-1, Matériaux métalliques - Épreuves de traction - Partie 1: Méthode d'essai à température ambiante
EN10020, Définition et classification des catégories d'acier
EN10021, Exigences techniques générales relatives à la livraison des produits en acier et en fer.
EN10027-1, Systèmes de désignation de l'acier - Partie 1: Nom de l'acier, principaux symboles.
EN10027-2, Systèmes de désignation de l'acier
EN10052, Vocabulaire des termes de traitement thermique des produits ferreux
EN10204, Produits métalliques - Types de documents de contrôle
EN 10233, Matériaux métalliques - Tuyaux - Essai d'aplatissement
EN 10234, Matériaux métalliques - Épreuve de dilatation par dérive
EN10246-1, Épreuves non destructives des tubes en acier - Partie 1:Épreuves électromagnétiques automatiques de tubes ferromagnétiques en acier sans soudure et soudés (sauf soudés par arc submergé) pour vérifier l'étanchéité hydraulique
EN10256, Épreuves non destructives de tubes en acier - Qualification et compétence du personnel des niveaux 1 et 2 d'essai non destructif
EN ISO 377, Acier et produits sidérurgiques - Emplacement et préparation des échantillons et des éprouvettes pour les essais mécaniques (ISO 377:1997)
EN ISO 2566-1, Acier - Conversion des valeurs d'allongement - Partie 1: Aciers au carbone et à faible teneur en alliages (ISO 2566-1:1984)
ENV10220, Tubes en acier sans couture et soudées - Dimensions et masses par unité de longueur.
EN 10266, Tubes, raccords et sections creuses structurelles en acier - Définition et symboles à utiliser dans les normes de produits
-
