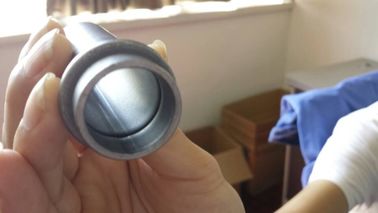

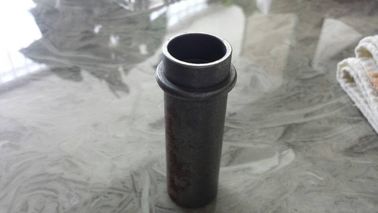

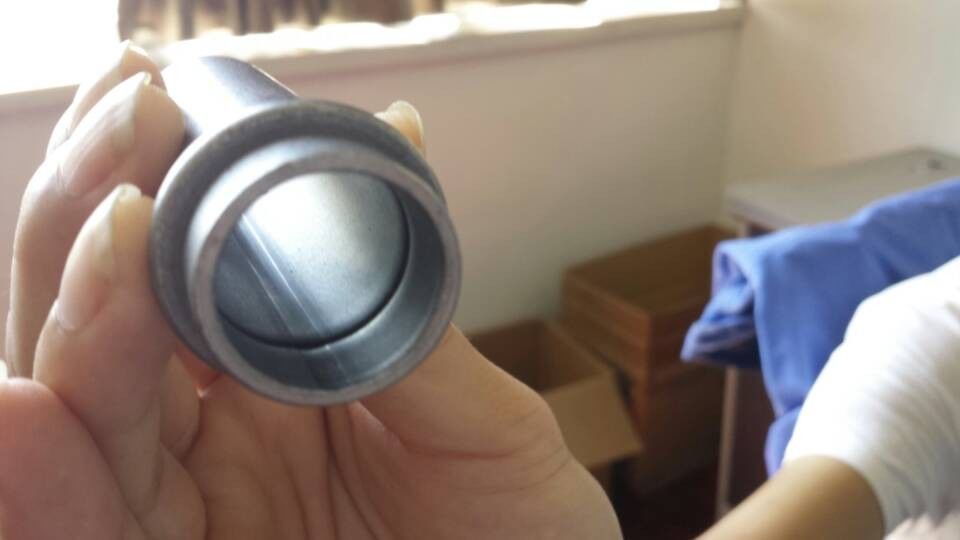

Tubes en acier des DOM BS6323-6 usinant, tubes en acier soudés sans couture d'épaisseur de paroi de 35mm
Détails de produit
Tuyauterie mécanique en acier
,tuyau d'acier à faible teneur en carbone
Norme: BS6323-6Tubes en acier sans soudure et soudés pour automobile, mécanique et génie général
Partie 6: Exigences spécifiques pour les tubes en acier soudés à froid (y compris soudés par induction) à résistance électrique
Applications:pour l'industrie automobile / pour l'utilisation des machines / à des fins de génie mécanique et général
Variété de taille:Le débit maximal est de 6 à 350 mm W.T.
Méthode de fabrication:
Les tubes sont fabriqués à partir de bandes plates laminées, soudés de façon continue par le passage d'un courant électrique à travers les bords attenants sans ajout de métal de remplissage.
Ils sont ensuite finis à froid normalement sur les surfaces intérieure et extérieure,lorsqu'il est permis d'avoir à la fois une couche adhésive de lubrifiant résiduel provenant du processus de dessin et des traces visibles de la brouille interne de la soudure.
Si le phosphate ou d'autres résidus nuisent à la transformation ultérieure, leur élimination fait l'objet d'un accord entre le fabricant et l'acheteur.
Conditions de livraison:
Les tubes sont fournis dans l'une des conditions suivantes:
a. les produits de baseFinition à froid/dur (cacao fini au tirage): BK
b. Les produitsFinition à froid/mouche (légèrement travaillée à froid): BKW
c.Résistant à l'humidité
d.Légumineuses, même décolorées: GZF
e.Normé: NBK
f.Normé (y compris la réduction de l'échelle): NZF
Il est permis que les tubes fournis dans les conditions GBK et NBK soient décolorés, mais ils doivent être exempts d'échelles lâches.
Lorsque les tubes, dans l'état GBK, doivent être recuit brillant, cela fait l'objet d'un accord entre l'acheteur et le fabricant.
Tests effectués
Essai d'aplatissement
Essai de dérive en expansion
Test d'étanchéité à la fuite.
| Compositions chimiques et propriétés mécaniques | |||||||||||||||||
| Conception | Compositions chimiques (analyse à la cuillère) | Propriétés mécaniques | |||||||||||||||
| C | Je sais. | Nom de l'entreprise | P | S | BKc | BKWc (finition à froid/mouche) | GBK et GZF (réchauffés) | NBK et NZF (normalisé) | |||||||||
|
| - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | Je vous en prie. | Rm | Une | Je vous en prie. | Rm | Une | Ré | Rm | Une Min. | Ré | Rm | Une |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| CEW1a | 0.13 | Je suis désolé. | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | Je suis désolé. | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | Je suis désolé. | Je suis désolé. | Je suis désolé. | 340 | 490 | 20 |
| Tolérance du diamètre | ||
| Diamètre | La tolérance | |
| C' est terminé. | Jusqu'à et y compris | |
| mm | mm | mm |
| 30 | ± 0.10 | |
| 30 | 50 | ± 0.15 |
| 50 | 70 | ± 0.20 |
| 70 | 90 | ± 0.25 |
| 90 | 110 | ± 0.30 |
| 110 | 130 | ± 0.35 |
| 130 | 160 | ± 0.45 |
| 160 | 190 | ± 0.55 |
| 190 | 220 | ± 0.65 |
| 220 | 250 | ± 0.75 |
| Tolérance sur les longueurs de coupe spécifiées | |||
| Longueur de coupe spécifiée | Tolérance (mm) | ||
| C' est terminé. | jusqu'à et y compris | ||
| mm | mm | mm | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | Je suis désolé. | par accord | |
| NOTE Des tolérances plus strictes peuvent être obtenues par accord entre l'acheteur et le fabricant. | |||
| Distance entre les plaques pour l'essai d'aplatissement | |
| Nom | Distance entre les plaques |
| % | |
| CEW 1 | 66 |
| CEW 2 | 75 |
| CEW 3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| Expansion minimale pour l'essai de dérive en expansion | ||
| Nom | Extension minimale pour l'épaisseur du tube | |
| Jusqu'à 4 mm et y compris | D'un diamètre supérieur à 4 mm, mais n'excédant pas 8 mm | |
| % | % | |
| CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW 3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
Nom de l'organisme:Une qualité d'acier spéciale est également disponible, selon la demande du client.
Les publications auxquelles se réfèrent:
BS 3601
BS 3602
BS 3603
BS 3604
BS 3605
BS 4360
BS 4848
BS 4848-2
BS 5135
BS 6323
BS 6323-1
BS 6363
