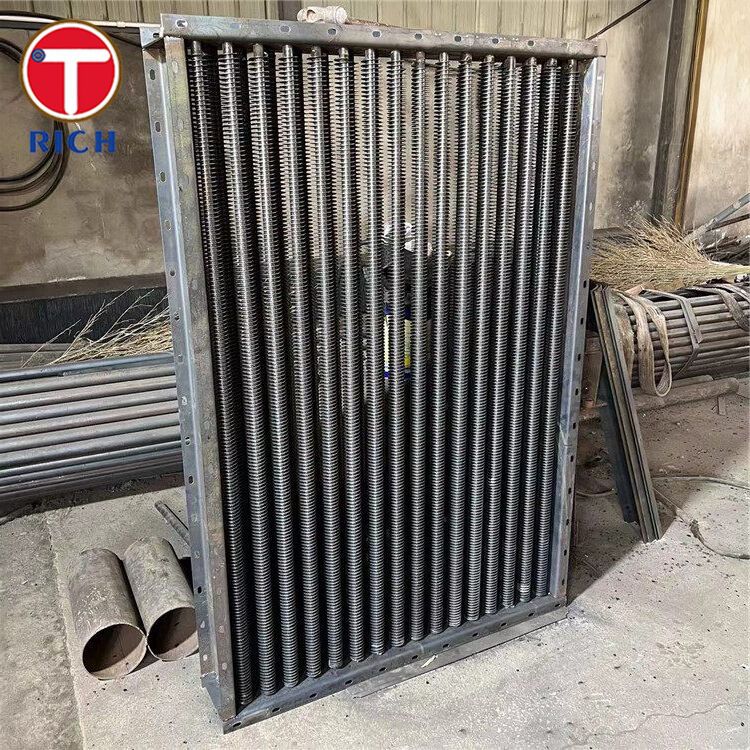

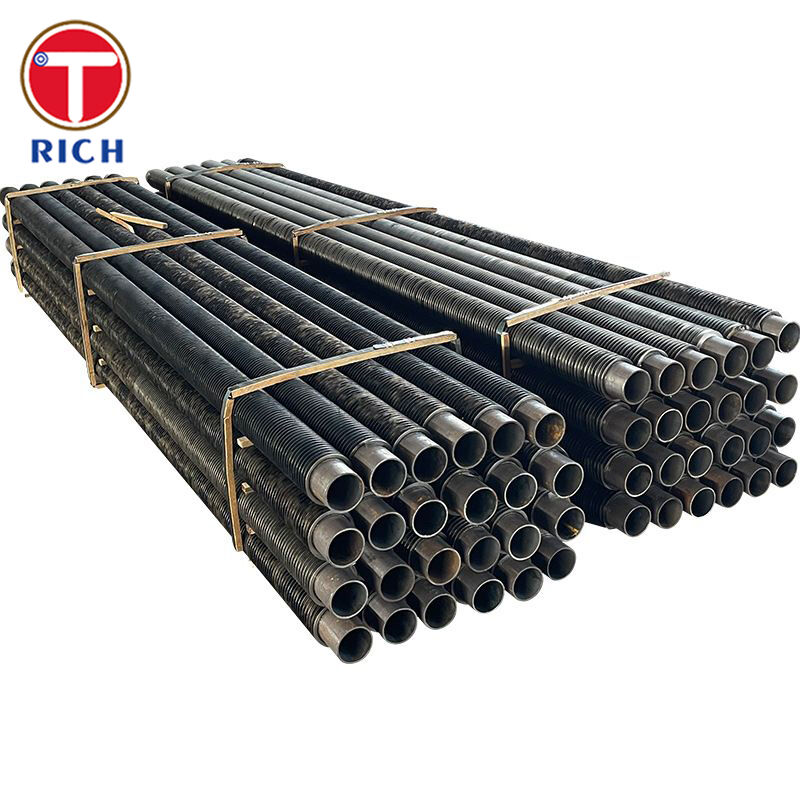

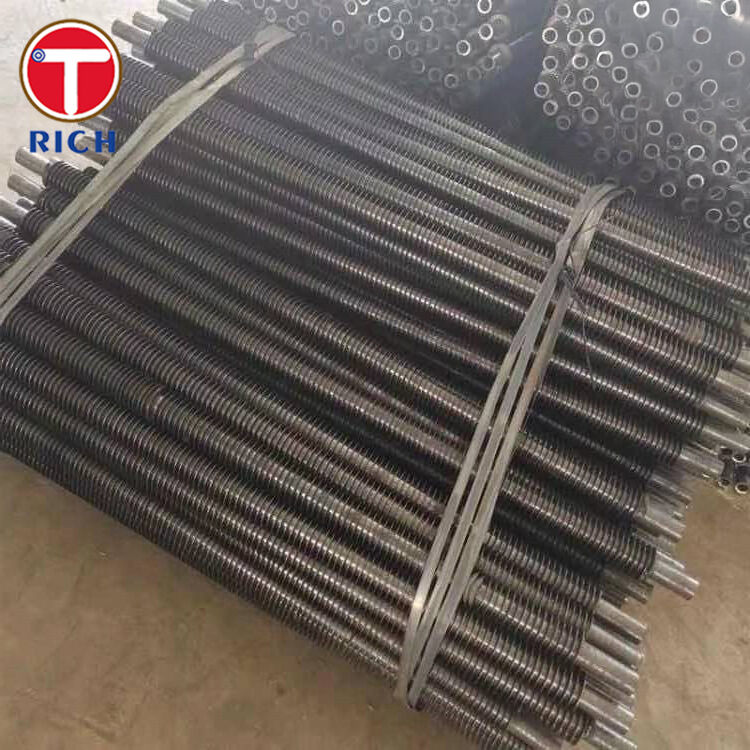

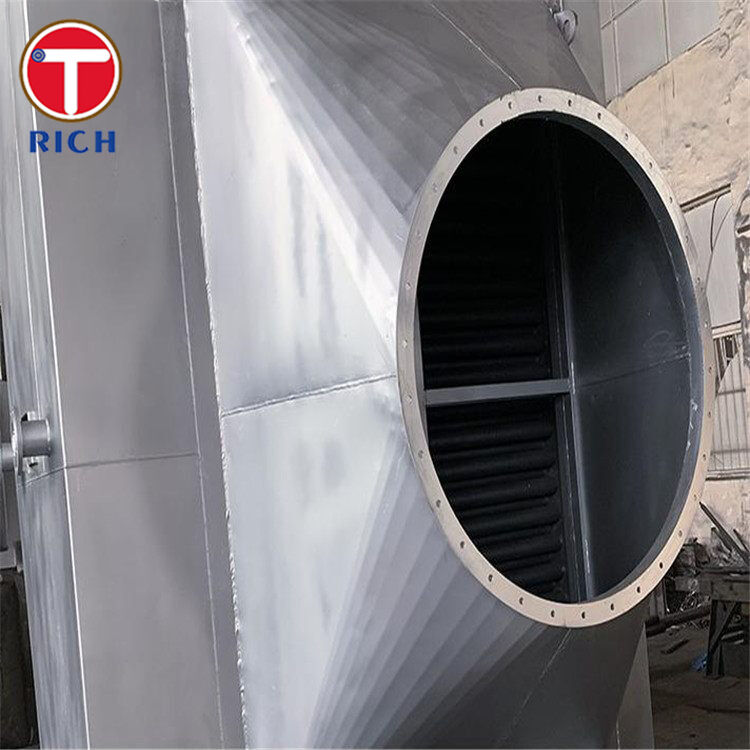

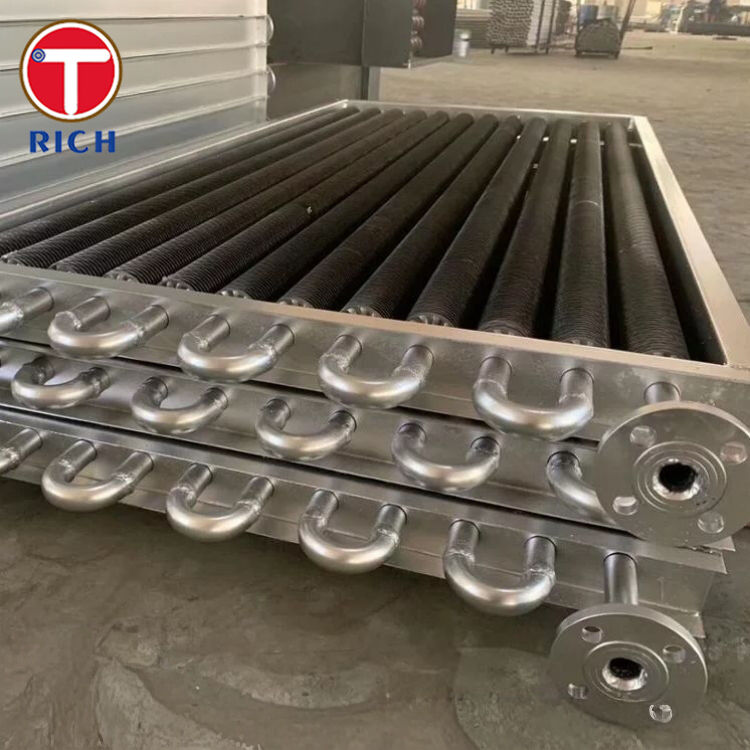

Tubes à aileron de type L Tubes à aileron en aluminium à aileron de type L à pieds de tension pour échangeur de chaleur

Vue d'ensemble du matériel

Les tubes à nageoires enduites en aluminium en L-pied sont des éléments de transfert de chaleur bimétalliques ou multi-métalliques dans lesquels une bande d'aluminium mince est enroulée en hélice autour d'un tube de base sous tension contrôlée.Un pied en forme de L se forme d'abord sur un bord de la bande de nageoires; ce pied est fixé directement sur la surface extérieure du tube et fixe mécaniquement la nageoire au tube sur toute sa longueur.

Le tube de base peut être en acier au carbone, en acier à faible alliage, en acier inoxydable ou en matériaux non ferreux tels que le cuivre et le laiton,la nageoire est généralement constituée d'alliages d'aluminium à haute conductivité thermique (eCette conception combine la résistance mécanique et la pression nominale du tube de base avec l'excellente conductivité thermique et la résistance à la corrosion des ailerons en aluminium.

Les tubes à nageoires de type L sont largement utilisés dans les échangeurs de chaleur refroidis à l'air, les radiateurs industriels et les refroidisseurs de gaz de procédé.en particulier lorsque les températures de fonctionnement se situent dans la fourchette basse à moyenne et qu'une protection supplémentaire de la paroi du tube est requise.

Les spécifications

Ces valeurs représentent des capacités de fabrication communes pour les tubes à nageoires enduites en aluminium en L. Les dimensions et les tolérances réelles sont finalisées selon les dessins du client et les codes applicables.

• Matériaux de tubes de base

  • Acier au carbone: par exemple SA-179, SA-210, SA-214

  • Acier inoxydable: par exemple TP304/304L, TP316/316L

  • Acier allié ou non ferreux (cuivre, laiton, Cu-Ni) sur demande

• Matériau des nageoires

  • Alliages d'aluminium: AA1050/1050A, 1060, 1100, 3003, 5052 (autres sur demande)

  • Température typiquement H14 / H16 pour le stock d'ailerons

• Diamètre extérieur du tube (OD)

  • Approximativement 12,7 ‰ 50,8 mm (1/2 " ‰ 2 ") généralement fournis

  • Autres gammes de DSO possibles selon le matériau et l'épaisseur de la paroi

• Épaisseur de paroi du tube

  • Généralement 1,5 à 6,0 mm selon la pression de conception et le code; des parois plus lourdes sont disponibles pour le service haute pression

• Hauteur des nageoires

  • Approximativement 6×16 mm (1/4"×5/8"), avec des nageoires plus hautes possibles pour les dessins spéciaux

• Épaisseur des nageoires

  • Les éclaboussures sont généralement de 0,2 mm (≈0,008" ≈0,016")

• La hauteur de la nageoire des nageoires (densité des nageoires)

  • 5 ∼13 nageoires par pouce (≈4 ∼16 mm d'envergure des nageoires) selon la conception thermique

• Longueur maximale du tube

  • Jusqu'à environ 15 à 18 m (≈50 à 60 pieds), selon les limites du matériel et du transport

• Température de fonctionnement recommandée

  • Fonctionnement continu jusqu'à environ 200 °C (≈400 °F)

  • Des pics à court terme allant jusqu'à ≈230 + °C (450 °F) peuvent être acceptables en fonction du matériau du tube de base, de l'alliage des nageoires et de l'environnement

  • Pour des températures métalliques plus élevées, on préfère généralement des types de nageoires extrudées ou intégrées

Principales caractéristiques

• Efficacité élevée du transfert de chaleur

  • Les ailerons en aluminium offrent une conductivité thermique très élevée et une grande surface extérieure, ce qui augmente considérablement les coefficients globaux de transfert de chaleur dans les services contrôlés par voie aérienne.

• Liens mécaniques sécurisés par fin-tube

  • Le pied en L est enroulé de manière à ce que chaque tour de nageoire tienne fermement contre le tube, ce qui assure un espacement uniforme entre les nageoires et empêche le mouvement ou la séparation des nageoires sous le cycle thermique et les vibrations.

• Amélioration de la protection contre la corrosion du tube de base

  • Le pied de la nageoire recouvre la surface du tube, protégeant l'acier de l'exposition directe à l'atmosphère et réduisant le risque de corrosion sous la nageoire dans de nombreux environnements.

• Optimisé pour le fonctionnement à refroidissement par air

  • Les tubes à aileron de type L sont largement utilisés dans les échangeurs de chaleur refroidis par air et les refroidisseurs à aileron où des températures, une pression et des niveaux de vibration modérés sont attendus.

• Combinaison flexible de matériaux

  • Tout matériau de tube approprié peut être combiné avec des ailerons en aluminium à haute conductivité, un coût d'équilibrage, une résistance à la corrosion et un indice de pression pour chaque projet.

• Solution rentable

  • Comparé aux tubes à nageoires extrudées,Les ailerons en L en alliage d'aluminium à plaque de tension offrent généralement des coûts de fabrication et de matériaux inférieurs tout en offrant une adhérence fiable des ailerons et une bonne durée de vie dans des conditions appropriées..

Nos avantages  Répondre aux questions typiques des clients

1. ¢ Les nageoires se relâchent-elles ou grincent-elles sous les vibrations et le cycle thermique?

• Le profil L-pied et l'enroulement à tension contrôlée produisent un verrouillage mécanique entre la nageoire et le tube qui résiste au levage et au mouvement de la nageoire dans la plage de fonctionnement typique jusqu'à environ 400 ° F.

• L'espacement uniforme des ailerons et le contact étroit des racines aident à prévenir l'agitation et le bruit, améliorant la stabilité à long terme des refroidisseurs à ailerons et des refroidisseurs d'air.

2¢Comment la corrosion des tubes de base est-elle contrôlée, en particulier à l'extérieur ou dans les usines côtières?

• Le pied en L en aluminium recouvre la surface du tube, fournissant une barrière supplémentaire entre l'environnement et le tube en acier ou en alliage.

• L'appariement d'un alliage de nageoires (par exemple 3003 ou 5052 pour une meilleure résistance à la corrosion) et d'un alliage de tubes (par exemplel'acier inoxydable ou le Cu-Ni) est sélectionné pour minimiser les effets galvaniques dans les atmosphères marines ou chimiquement agressives.

3Vous pouvez répondre à mes exigences en matière de code et de norme?

• Les tubes de base et les matériaux de nageoires en aluminium sont obtenus et fabriqués conformément aux principales normes internationales: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784,Les données de référence doivent être fournies conformément à l'annexe I, partie B, du règlement (UE) no 182/2011., GB/T 4437.1, entre autres.

• La composition chimique et les propriétés mécaniques des alliages d'ailerons d'aluminium sont contrôlées selon les dénominations d'alliages pertinentes (1050, 1060, 3003, 5052, 6063 etc.),assurer une performance traçable et répétable.

4. ¢Pouvez-vous faire correspondre ma conception de faisceau existante (DO, hauteur des nageoires, FPI, longueur)?

• Nous prenons en charge des tubes OD typiques de 1/2" à 2", hauteurs de nageoires d'environ 1/4" à 5/8", nageoires de 5 à 13 FPI et longueurs de tubes jusqu'à ~15 ¢ 18 m, ce qui couvre la plupart des raffineries courantes,applications pétrochimiques et électriques.

• Des géométries et des densités de nageoires personnalisées peuvent être conçues pour correspondre aux conceptions thermiques existantes ou aux exigences de retrofit.

5. ¢Qu'en est-il de l'entretien, du nettoyage et du remplacement? ¢

• La surface lisse des ailerons en aluminium est compatible avec les procédures de nettoyage standard par soufflage d'air ou par lavage à l'eau à basse pression couramment utilisées sur les ailerons.

• Le respect constant des désignations et des gammes de dimensions des alliages standard facilite la fourniture de tubes de remplacement entièrement interchangeables avec les ensembles d'origine.

Composition chimique Alliages typiques de nageoires d'aluminium

Propriétés mécaniques des alliages de nageoires d'aluminium typiques

Normes applicables

En fonction de la sélection du matériau et des spécifications du client, les tubes à nageoires L en aluminium de type L peuvent être fabriqués conformément aux normes suivantes (ou équivalentes):

• ASTM (États-Unis)

  • Pour l'aéronef¢ tôles et plaques d'aluminium et d'alliage d'aluminium (bandes d'ailerons en aluminium)

  • Pour l'application de la norme ASTM B221 / B221M¢ Barres, tiges, fils, profils et tubes extrudés en aluminium et en alliage d'aluminium (tubes et sections en aluminium)

  • Pour l'application de la norme ASTM B234 / B241- Tubes et tubes sans soudure d'aluminium et d'alliage d'aluminium / tubes et tubes sans soudure pour condensateurs et échangeurs de chaleur

• Les États membres doivent:

  • Pour les appareils électroniques¢ Aluminium et alliages d'aluminium ¢ Composition chimique et forme des produits forgé (désignation et composition des alliages)

  • Pour les appareils de traitement des eaux usées¢ Aluminium et alliages d'aluminium ¢ Barres, tubes et profilés extrudés ¢ Conditions techniques de livraison et propriétés mécaniques

• Le GOST (Russie/CEI)

  • Pour les appareils électroniques- Aluminium et alliages d'aluminium forgé - Grades et composition chimique

• JIS (Japon)

  • Le JIS H 4000¢ feuilles, bandes et plaques d'aluminium et d'alliages d'aluminium

  • Les produits de la catégorie H- barres, tiges et fils en aluminium et alliages d'aluminium (pour les produits et tubes extrudés)

• GB / T (Chine)

  • Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.Composition chimique de l'aluminium forgé et des alliages d'aluminium (limites des alliages)

  • Les États membres doivent fournir les informations suivantes:1¥ Tubes extrudés à chaud en aluminium et en alliages d'aluminium ¥ Partie 1: Tubes sans couture (tubes à base d'aluminium)

L'acier, l'acier inoxydable et les autres matériaux de base pour tubes sont adaptés aux codes spécifiques au projet tels que les normes ASME, EN, GB ou GOST pour les tuyaux sous pression et les chaudières, selon les besoins.

Champs d'application

Domaines d'application généraux

Les tubes à nageoires enduites en aluminium en L-pied sont adaptés à une large gamme d'équipements thermiques où la résistance du côté de l'air domine et où une surface extérieure améliorée est requise:

• Échangeurs de chaleur refroidis par air et refroidisseurs à vannes dans les raffineries et les usines pétrochimiques

• Les appareils de refroidissement à gaz et les intercoolants pour compresseurs et systèmes à turbines à gaz

• Radiateurs industriels pour moteurs, turbines et gros équipements rotatifs

• Unités de récupération de la chaleur usée et économisateurs (dans les limites de température)

• Coils de gaz de procédé, de chauffe-air et de séchoir

• Condensateurs/évaporateurs de climatisation et de réfrigération pour lesquels des conceptions métalliques à nageoires et tubes sont préférées

Utilisation typique dans chaque secteur

• Pétrole et gaz / pétrochimique

  • Les refroidisseurs de gaz de procédé refroidis par air, les condensateurs, les refroidisseurs aériens à stabilisateur et les refroidisseurs à aileron dans les installations à support de tuyaux.

• Génération d'électricité

  • Les refroidisseurs d'air générateur et moteur, les refroidisseurs d'huile lubrifiante pour turbine, les refroidisseurs à hydrogène (lorsque des nageoires en aluminium sont acceptables) et les refroidisseurs d'air du système auxiliaire.

• Fabriques de produits chimiques et d'engrais

  • Les refroidisseurs d'air pour les flux de procédés (NH3, gaz de synthèse, air, azote), les refroidisseurs de produits et les systèmes de récupération de solvants, où la température et la corrosivité modérées correspondent à la capacité des ailerons en aluminium.

• Matériel de métallurgie, de papier, d'alimentation et de séchage

  • Les appareils de chauffage et de séchage à air chaud, les bobines de four et les appareils de chauffage à air de procédé qui bénéficient d'une grande surface de nageoires et d'un poids de nageoires relativement faible.

• Chauffage / réfrigération

  • Des bobines personnalisées et des chauffe-air industriels où des ailerons métalliques robustes et des tubes à paroi lourde sont préférés aux bobines commerciales légères, dans des enveloppes de température et de corrosion appropriées.
