Lieu d'origine:
La Chine
Nom de marque:
Torich
Certification:
ISO9001
Numéro de modèle:
GB/T8713-1988
L'équipement doit être équipé d'un système de contrôle de la qualité.

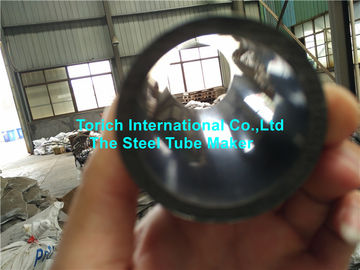

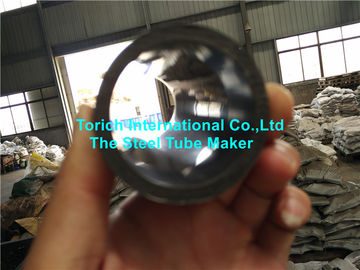

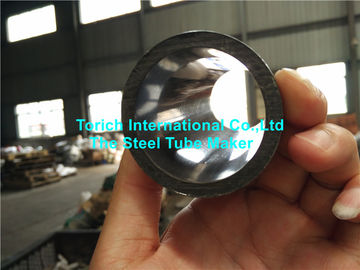

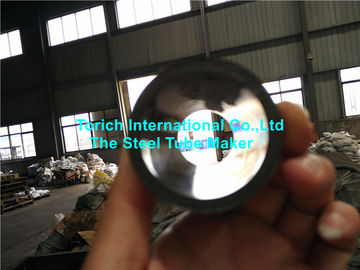

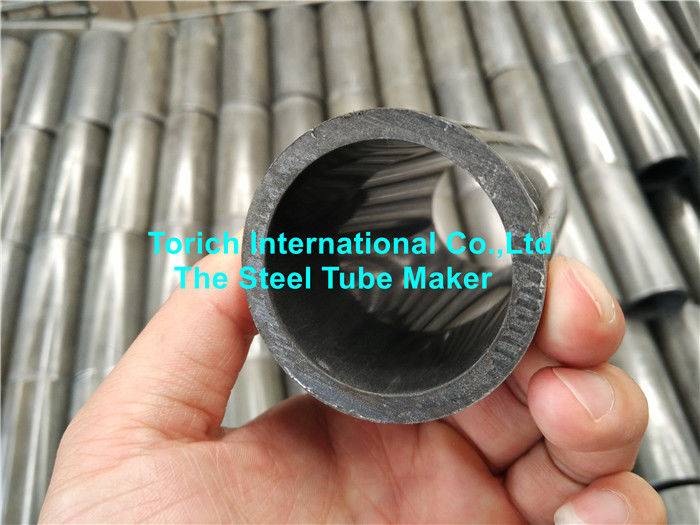

Pipe en acier sans soudure de précision en diamètre pour cylindre de puissance de fluide selon la norme GB T8713-88
Condition de livraison:Travaux à froid/travaux à froid dur/réchauffement souple ou autre traitement
Tubes à cylindre Matériel:10 20 35 4516Mn Que vous pouvez suivre standardPour les appareils électroniquesPour vérifier les composants chimiques et les propriétés mécaniques.
WT | ||||||||||||
Identifiant
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 | 6.0 | 7.5 | 10.0 | 12.5 | 15.0 | 20.0 |
Surdose | ||||||||||||
25 | 28 | 31 | 35 | 40 | ||||||||
32 | 35 | 36 | 38 | 42 | 47 | |||||||
40 | 45 | 46 | 50 | 55 | ||||||||
50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
200 | 210 | 215 | 220 | 225 | 230 | 240 |
Tolérance à l'OD | OD/mm | Tolérance en mm | OD/mm | Tolérance en mm |
> 0 ¢ 30 | ± 0.10 | > 140 ¢ 150 | ± 0.75 | |
> 30 ¢ 40 | ± 0.15 | > 150 ¢ 160 | ± 0.80 | |
> 40 ¢ 50 | ± 0.20 | > 160 ¢ 170 | ± 0.85 | |
> 50 ¢ 60 | ± 0.25 | > 170 ¢ 180 | ± 0.90 | |
> 60 ¢ 70 | ± 0.30 | > 180 ¢ 190 | ± 0.95 | |
> 70 ¢ 80 | ± 0.35 | > 190 ¢ 200 | ± 100 | |
> 80 à 90 | ± 0.40 | > 200 ¢2l0 | ± 105 | |
> 90 ¢ 100 | ± 0.45 | > 210 ¢ 220 | ± 110 | |
> 100 ¢ 120 | ± 0.50 | > 220 ¢ 230 | ± 115 | |
> 120 ¢ 140 | ± 0.65 | > 230 ¢ 240 | ± 120 |
Tolérance à l'identification | Identifiant/mm | Tolérance/μm | ||
H8 | H9 | H10 | ||
> 3 ¢ 6 | +18 0 | +30 0 | +48 0 | |
> 6 ¢ 10 | +22 0 | +36 0 | + 56 0 | |
> 10 ¢ 18 | +27 0 | +43 0 | + 70 0 | |
> 18 ¢ 30 | +33 0 | +52 0 | + 84 0 | |
> 30 ¢ 50 | +39 0 | +62 0 | +100 0 | |
> 50 ¢ 80 | +46 0 | + 74 0 | + 120 0 | |
> 80 ¢ 120 | + 54 0 | + 87 0 | +140 0 | |
> 120 ¢ 180 | + 63 0 | +100 0 | +160 0 | |
> 180 ¢ 250 | +72 0 | +115 0 | +185 0 |
Pour le pliage:
Une classe:0.3:1000
Classe B:1.0:1000
Classe C:1.5:1000
Applications:Cylindre hydraulique et pneumatique.
