Nom De Marque: | Torich |
Numéro De Modèle: | GB/T tuyau d'acier sans couture ou soudé de 3094 d'Octangon |
Quantité De Produit: | 5 tonnes |
Prix: | négociable |
Conditions De Paiement: | T/T L/C D/P D/A WesternUnion MoneyGram d'autres |
Capacité à Fournir: | 60000 tonnes/année |

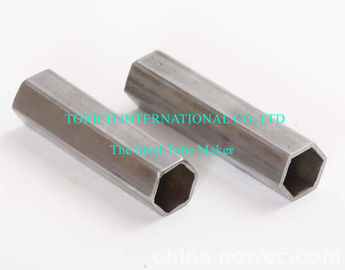

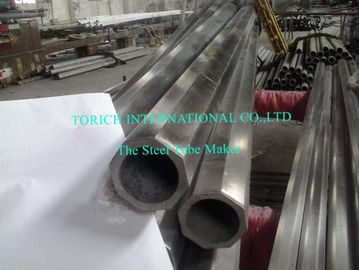

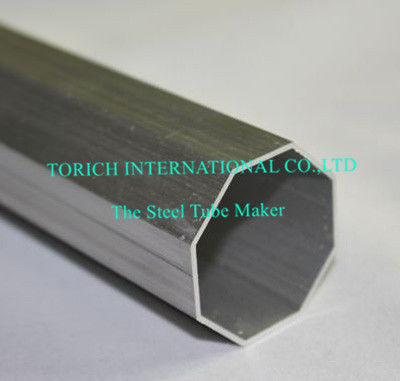

Pipe en acier octangène sans soudure ou soudée GB/T 3094 Tube tiré à froid 10# 20# Q195 Q235 Q345
Les tubes en acier octogonal sont principalement des tubes sans couture ou soudés, produitsCe modèle est conforme à la norme chinoise GB/T 3094, qui est une norme pour les tubes d'acier en forme tirés à froid.
Les tubes en acier octogonal sont largement utilisés dans les pièces structurelles, les outils et les pièces de machines.plus grande capacité de torsion de flexion, peut réduire considérablement le poids de la structure, économisant de l'acier.
Grade d'acier:
Les résultats de l'enquête ont été publiés dans les journaux de l'UE./ Q345/ Q390
Applications:
Utilisés dans les pièces structurelles, les pièces d'outils et de machines
Méthode de production:
Tirés à froid
Type de tuyau:
Tubes sans soudure selon la norme chinoise GB/T 3094 ou tubes soudés selon la demande des clients
Tolérance:
Conformément aux tableaux suivants ou à la demande du client.
Tolérance pour la largeur | |||
Taille (en mm) | Tolérance (mm) | ||
Généraux | Grade élevé | ||
Largeur A / B | ≤ 30 | ± 0.30 | ± 0.20 |
> 30 à 50 | ± 0.40 | ± 0.30 | |
> 50 à 75 | ± 0,80%A ± 0,80%B | ± 0,70%A ± 0,70%B | |
> 75 | ± 1%A ± 1%B | ± 0,8%A ± 0,8%B |
Tolérance pour l'épaisseur de paroi | |||
Taille (en mm) | Tolérance (mm) | ||
Généraux | Grade élevé | ||
Largeur A / B | ≤ 10 | ± 0.18 | ± 0.12 |
> 1,0 à 3.0 | +15% WT - 10% de TW | + 12,5% WT - 10% de TW | |
> 3.0 | + 12,5% WT - 10% de TW | ± 10% de TW |
Bollures sur les bords du tube:
Conformément aux tableaux suivants ou à la demande du client.
Bollures sur les bords | |||
Taille (en mm) | Tolérance (mm) | ||
Généraux | Grade élevé | ||
Largeur A / B | ≤ 30 | 0.20 | 0.10 |
> 30 à 50 | 0.30 | 0.15 | |
> 50 à 75 | 0.80% | 00,50% | |
> 75 | 0.90% | 0.60% |
Pour le pliage:
Pour les tubes généraux, la flexion doit être ≤ 4,0 mm/m et la droiture totale ≤ 0,4%.
Pour les tubes de haute qualité, la flexion doit être ≤ 2,0 mm/m et la droiture totale ≤ 0,2%.
Propriétés mécaniques:
Grade d'acier | Résistance à la traction MPa | Résistance au rendement MPa | L'allongement % |
Au moins: | |||
10 | 335 | 205 | 24 |
20 | 390 | 245 | 20 |
35 | 510 | 305 | 17 |
45 | 590 | 335 | 14 |
Quatrième partie | 315 | 195 | 22 |
Q215 | 335 | 215 | 22 |
Q235 | 375 | 235 | 20 |
Q295 | 430 | 295 | 22 |
Q345 | 510 | 345 | 21 |
Q390 | 530 | 390 | 18 |
Forme des extrémités:
Les deux extrémités du tuyau doivent être coupées jusqu'à une surface d'extrémité complète perpendiculaire à l'axe et les burs doivent être retirés des extrémités.
Condition de livraison:
Le traitement thermique est également acceptable.
