Nom De Marque: | Torich |
Numéro De Modèle: | Des 556/A 556M |
Quantité De Produit: | 5 tonnes |
Prix: | négociable |
Conditions De Paiement: | T/T L/C D/P D/A WesternUnion MoneyGram d'autres |
Capacité à Fournir: | 60000 tonnes/année |

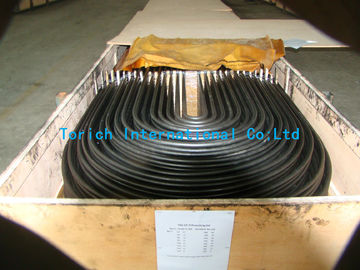

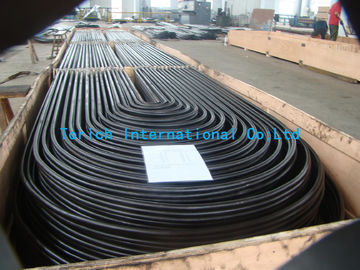

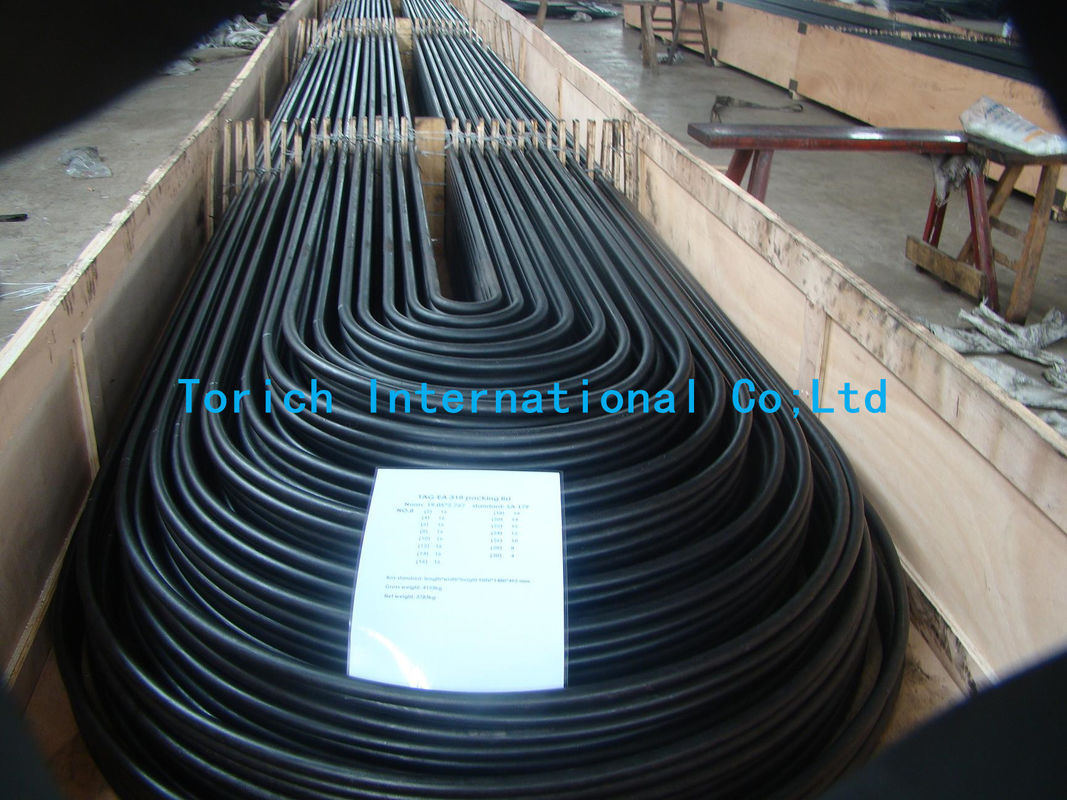

A 556/A 556M chauffe-eau d'alimentation en carbone à froid Tubes en acier sans soudure
1. Documents référencés
1.1 Normes ASTM:
Une spécification 450/A 450M pour les exigences générales relatives aux tubes en acier au carbone, en alliage ferritique et en alliage austénitique E 30 méthodes d'essai pour l'analyse chimique de l'acier, de la fonte, du fer à feu ouvert,et le fer forgé
2. Fabrication
2.1 Fabrication Les tubes sont fabriqués par procédé sans couture et sont tirés à froid.
2.2 Traitement thermique:
2.2.1 Cold-drawn tubes shall be heat treated after the final cold-draw pass at a temperature of 1200°[640°C] or higher to ensure ductility satisfactory for rolling into tube sheets and to meet mechanical properties as specified.
2.2.2 Si un recours de soulagement des contraintes des courbes en U est spécifié, le recours consiste à chauffer la partie courbée dans une plage comprise entre 1100 et 1200 °F [585 et 640 °C].
3Composition chimique
3.1 L'acier doit être conforme à l'une des prescriptions relatives à la composition chimique, telles que prescrites au tableau 1.fournissant une qualité d'alliage qui exige spécifiquement l'ajout de tout élément autre que ceux énumérés pour la qualité commandée dans
Élément | Composition, en pourcentage | ||
---|---|---|---|
Grade A2 | Grade B2 | Catégorie c2 | |
Carbone, au maximum | 0.18 | 0.27 | 0.3 |
Déchets de métaux | 0.27 à 0.63 | 0.29 à 0.93 | 0.29 à 1.06 |
Période d'utilisation | 0.035 | 0.035 | 0.035 |
Soufre, au maximum | 0.035 | 0.035 | 0.035 |
Silicium, min | - Je ne sais pas. | 0.10 | 0.10 |
4.Variations permises des dimensions (fig. 1)
4.1 Les variations admissibles par rapport au diamètre extérieur spécifié ne doivent pas dépasser 0,004 pouces [0,10 mm] pour les tubes de moins de 1,0 pouces [25,4 mm] de diamètre extérieur ni 0,006 pouces [0,15 mm] pour les tubes de 1,0 pouces [25.4 mm] à 1Ces tolérances ne s'appliquent pas à la partie courbée des tubes en U.Lorsqu'un tube en U est plié pour R = 2 D, ni le diamètre principal ni le diamètre mineur du tube ne doivent s'écarter de la valeur nominale de plus de 10%Si 1 ⁄ D est spécifié, les tolérances pourraient être plus élevées.
4.2 Les écarts admissibles par rapport à l'épaisseur minimale de paroi spécifiée ne doivent pas dépasser +20% ou -0.
Grade A2 | Grade B2 | Catégorie C2 | |
---|---|---|---|
Résistance à la traction, min, ksi [MPa] | 47[320] | 60[410] | 70[480] |
Résistance au rendement, min, ksi [MPa] | 26[180] | 37[260] | 40[280] |
une longueur de 2 pouces ou 50 mm, Min, % (longitudinalement) | 35 | 30 | 30 |
Grade A2 | HR B 72 |
---|---|
Grade B2 | HR B 79 |
Catégorie C2 | HR B 89 |
le tube en section courbée en U ne doit pas être inférieur à la valeur déterminée par:
T T 2R / 2R D (1)
où:
t = épaisseur de la paroi après flexion, en [mm],
T = épaisseur minimale spécifiée de la paroi du tube, en [mm],
R = rayon de courbure de la ligne centrale, en [mm], et
D = diamètre nominal extérieur du tube, en [mm].
