20G Tube en acier sans soudure de type Oméga pour chaudières haute pression, fabrication étirée à froid
Propriétés de base
Lieu d'origine:
Zhejiang/Chine
Nom de marque:
TORICH
Attestation:
ISO9001 ISO 14001 TS16949
Numéro de modèle:
Tuyau d'acier spécial sans soudure non allié 20G
Propriétés commerciales
Quantité minimum de commande:
1 tonne
Prix:
800-1000 USD/Ton
Conditions de paiement:
LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à fournir:
60 000 tonnes/tonnes par an
Résumé du produit
Tubes oméga sans soudure de qualité chaudière 20G pour les applications haute pression. Étiré à froid pour des dimensions précises, certifié GB/T 5310 (comparable à ASTM A192/A210). Longueurs personnalisées de 1 à 12 m avec des tolérances serrées. Conçu pour l’efficacité du transfert de chaleur et l’intégrité de la pression.
Détails de produit
Mettre en évidence:
tube en acier à haut carbone
,tubes d'échangeur de chaleur
Material:
Acier au carbone non allié
Tube Form:
Omega / tube sans soudure de forme spéciale
Outside Diameter:
5-420 millimètres
Wall Thickness:
0.5-50 millimètre
Length:
1-12 m
Tensile Strength:
410 à 550 MPa
Yield Strength:
≥245 MPa
Elongation:
≥24%
Description du produit
Tube spécial sans soudure 20G non allié pour chaudières
Présentation du produit
Le tube oméga 20G non allié sans soudure est un tube de chaudière à profil spécial étiré à froid, développé pour les applications sous pression à haute température où la stabilité dimensionnelle, l'efficacité du transfert de chaleur et la constance de la forme sont critiques. Le matériau de base est le 20G selon GB/T 5310, un acier pour tubes de chaudière reconnu utilisé pour les chaudières haute pression et autres équipements sous pression à température élevée.
Spécifications
| Matériau | Acier au carbone non allié 20G |
| Norme | GB/T 5310 pour tubes en acier sans soudure pour chaudières haute pression |
| Grades comparables | ASTM A192, ASTM A210 Gr.A1, EN 10216-2 P235GH, JIS G 3461 STB340 |
| Forme du tube | Tube sans soudure de forme spéciale / oméga |
| Gamme de tailles extérieures | OD du tube vierge équivalent 5-420 mm ; section formée selon dessin |
| Épaisseur de paroi | 0,5-50 mm |
| Longueur | 1-12 m, personnalisable |
| Plage de tolérance | Selon dessin ; procédé d'étirage à froid sélectionné pour un contrôle dimensionnel plus strict |
| Rectitude | Par accord / selon exigence du dessin |
| État de surface | Décapé, huilé, recuit brillant ou surface propre normalisée, selon la commande |
| Traitement thermique | Normalement normalisé pour le 20G ; état final selon norme applicable et dessin |
| Voie de fabrication | Tube sans soudure → étirage à froid / formage à froid au profil oméga → traitement thermique → calibrage dimensionnel → inspection |
| Condition d'approvisionnement | En paquets ou emballage personnalisé |
Caractéristiques principales
- Chimie de qualité chaudière : Le 20G selon GB/T 5310 est spécifié à C 0,17-0,23 %, Si 0,17-0,37 %, Mn 0,35-0,65 %, P ≤0,025 %, S ≤0,015 %, conçu pour les applications sous pression à température élevée.
- Niveau de résistance fiable : En condition normalisée, le 20G requiert une résistance à la traction de 410-550 MPa, une limite d'élasticité d'au moins 245 MPa, un allongement d'au moins 24 %.
- Voie sans soudure étirée à froid : Améliore la précision du profil, le contrôle de la géométrie, une surface plus propre et des dimensions de section plus reproductibles.
- Optimisation du transfert de chaleur : Les tubes oméga améliorent l'efficacité de la disposition du transfert de chaleur dans les assemblages de chaudières compacts.
Nos avantages
- Sélection de nuance adaptée au service de la chaudière : Nous spécifions le 20G selon GB/T 5310 pour les tubes de chaudières haute pression et les équipements sous pression à haute température.
- Ensemble d'inspection complet : Traite l'intégrité de la pression, les défauts cachés et les dommages de formage avec des tests d'écrasement, d'évasement, de dureté, des tests hydrostatiques et des tests non destructifs.
- Traitement thermique fonctionnel et contrôle de surface : La condition de livraison normalisée, le traitement thermique contrôlé et la qualité de surface propre après étirage garantissent les performances à haute température et la durée de vie.
Normes d'exécution
| GB | GB/T 5310 - tubes en acier sans soudure pour chaudières haute pression |
| ASTM / ASME | ASTM A192 / ASME SA-192 - tubes sans soudure en acier au carbone pour chaudières et surchauffeurs ; ASTM A210 / ASME SA-210 - tubes sans soudure en acier au carbone moyen pour chaudières et surchauffeurs |
| EN | EN 10216-2 - tubes en acier sans soudure pour service à température élevée |
| JIS | JIS G 3461 - tubes en acier au carbone pour chaudières et échangeurs de chaleur |
Application
Bobine d'échange de chaleur de chaudière de centrale électrique utilisant des modules de tubes à paroi d'eau / surchauffeur à profil oméga. La section oméga aide à optimiser la disposition compacte du transfert de chaleur tout en conservant l'intégrité des tubes sans soudure supportant la pression.
Composition chimique
| Nuance | Norme | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| 20G | GB/T 5310 | 0,17-0,23 | 0,17-0,37 | 0,35-0,65 | ≤0,025 | ≤0,015 |
| 20 | GB/T 3087 | 0,17-0,24 | 0,17-0,37 | 0,35-0,65 | ≤0,035 | ≤0,035 |
| ASTM A192 | ASTM A192 / ASME SA-192 | max 0,06 | -- | 0,27-0,63 | ≤0,035 | ≤0,035 |
| ASTM A210 Gr.A1 | ASTM A210 / ASME SA-210 | ≤0,27 | ≥0,10 | ≤0,93 | ≤0,035 | ≤0,035 |
| P235GH | EN 10216-2 | ≤0,16 | ≤0,35 | 0,40-1,20 | ≤0,025 | ≤0,015 |
Propriétés mécaniques
| Nuance | Norme | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) |
|---|---|---|---|---|
| 20G | GB/T 5310 | 410-550 | ≥245 | ≥24 |
| 20 | GB/T 3087 | 410-550 | ≥245 | ≥24 |
| ASTM A192 | ASTM A192 / ASME SA-192 | ≥325 | ≥180 | ≥35 |
| ASTM A210 Gr.A1 | ASTM A210 / ASME SA-210 | ≥415 | ≥225 | ≥30 |
| P235GH | EN 10216-2 | 360-500 | ≥235 | ≥25 |

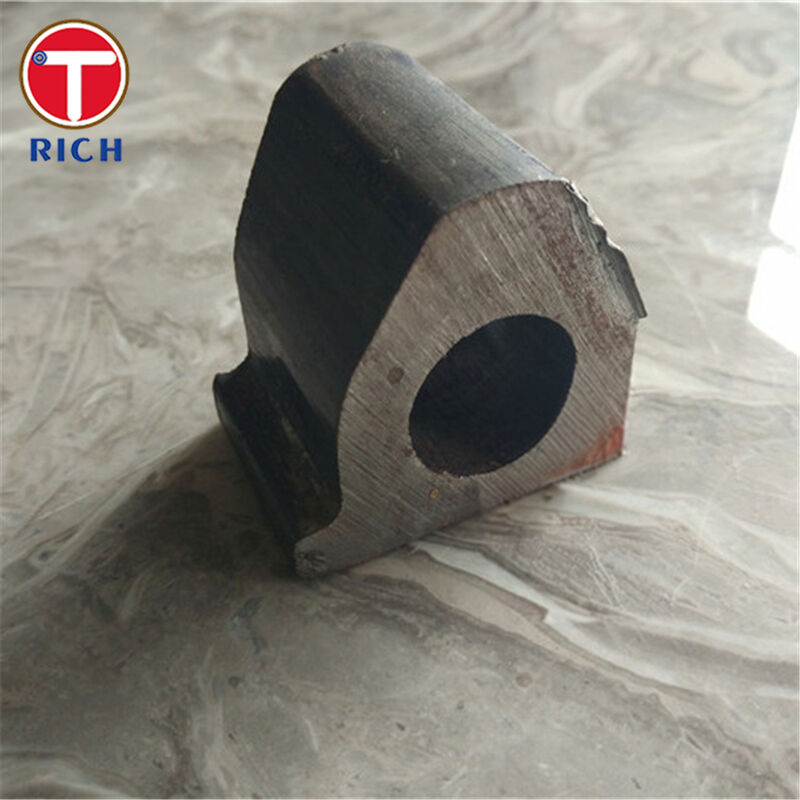

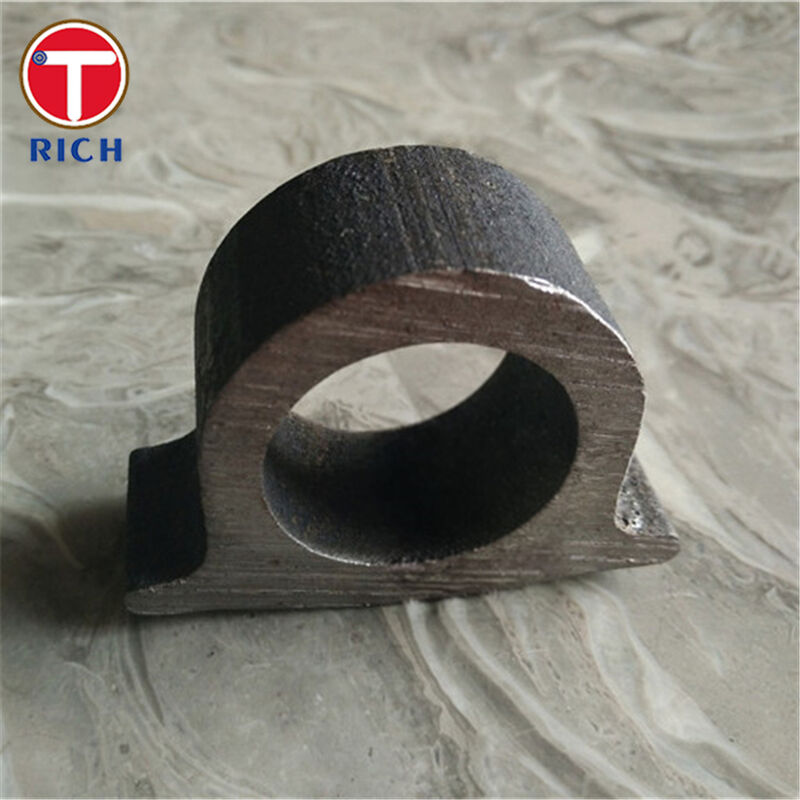

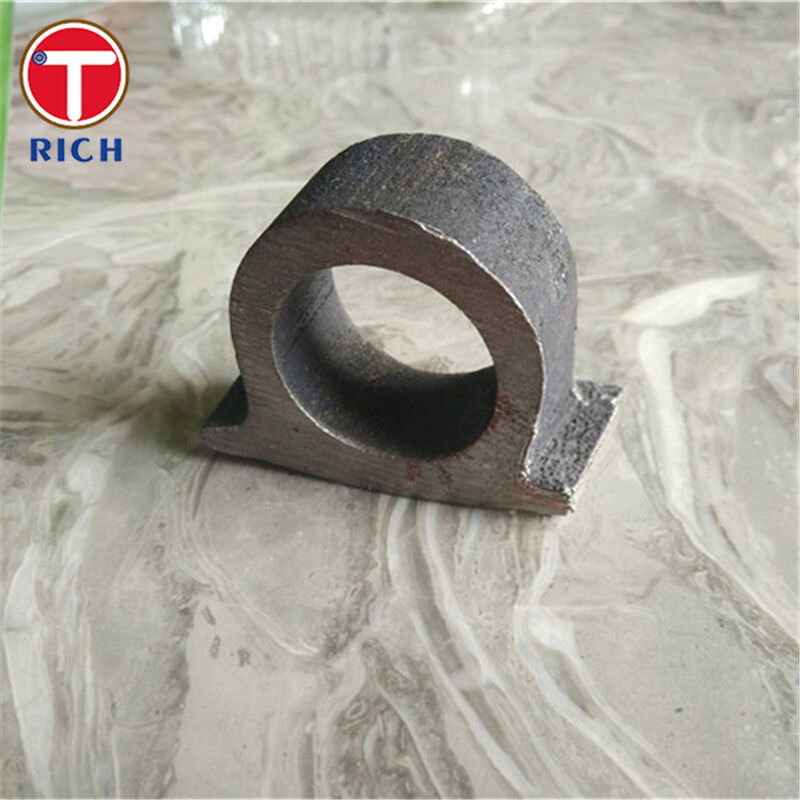

Images du produit
Questions fréquemment posées
Êtes-vous une société commerciale ou un fabricant ?
Fabricant, peut également faire du commerce.
Quel est votre délai de livraison ?
En général, il faut 10 à 15 jours si les marchandises sont en stock, ou 30 à 40 jours si les marchandises ne sont pas en stock, selon la quantité.
Fournissez-vous des échantillons ? Sont-ils gratuits ou payants ?
Oui, nous pourrions offrir l'échantillon gratuitement, mais il faut payer le coût du fret.
Quelles sont vos conditions de paiement ?
Paiement ≤ 2000 USD, 100 % à l'avance. Paiement ≥ 2000 USD, 30 % T/T à l'avance, solde avant expédition. Si vous avez une autre question, n'hésitez pas à me contacter.
