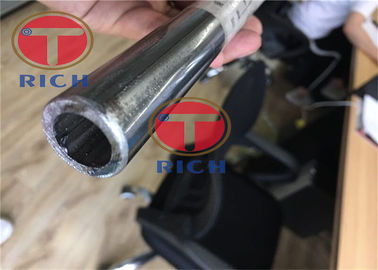

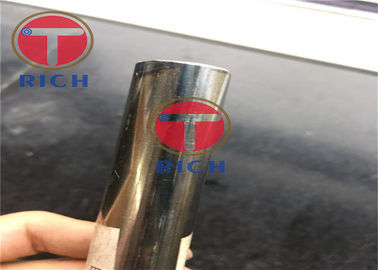

Tuyau de GB/T 19793/tube soudés par mur épais de faible diamètre Q235 Q195 SPCC SPHC
Détails de produit
soudés en acier
,tuyauterie d'acier de soudure
GB/T 19793 de petit diamètre Tuyaux soudés à paroi épaisse Q235 Q195 SPCC SPHC
Les domaines d'application typiques sont::

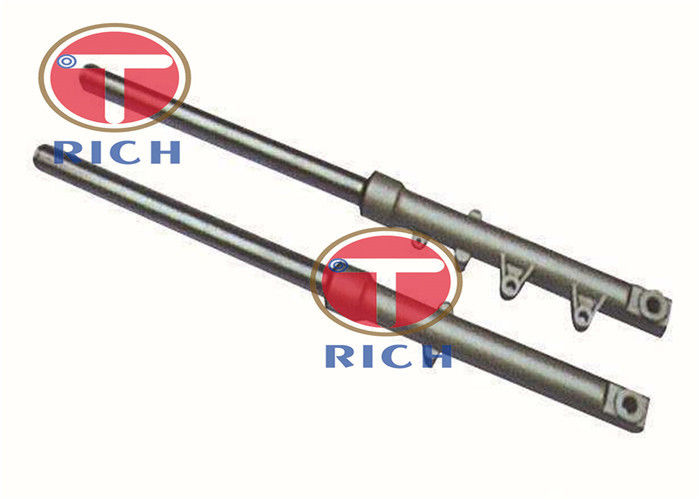

Pipe d'absorption des chocs pour automobiles et motos
Pipe hydraulique à cylindre
Pièces mécaniques en acier pour automobiles et moteurs
Pipe à ressort à gaz
tuyaux de boîtier de moteur, etc.
taille:longueur - 2 à 12 m WT - 2 à 4,5 mm OD - 16 à 50 mm
le matériel:Q235 Q195 SPCC SPHC
Processus de production:tuyaux soudés ordinaires à haute fréquence
Les avantages:petit diamètre et paroi épaisse
Qualité de la surface:Les surfaces intérieures et extérieures du tube en acier ne sont pas autorisées à avoir des fissures, des croûtes, des plis, des délaminations, des bords et des brûlures.écailles d'oxyde, et les traces d'élimination des taches extérieures qui ne sont pas supérieures à un écart d'épaisseur de paroi négatif
Points de contrôle:
composition chimique
Essai de traction
Examen par ultrasons
Détection de défaut de courant de tourbillon
Épreuve de flexion
Essai d'aplatissement

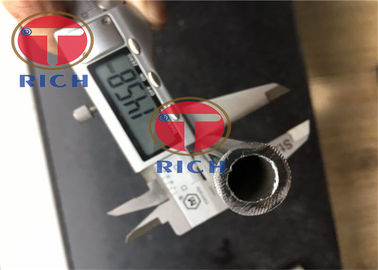

Tolérance admissible du diamètre extérieur et de l'épaisseur de la paroi (mm)
| Type de tube en acier | Dimension du tube en acier | Tolérance admissible | ||
| Classe moyenne | Une classe élevée. | |||
| à base d'acide acétique Tubes (extrudées et élargies) | Diamètre extérieur D | Tout | ± 1% (min. +/- 0,50) | - |
| Épaisseur de paroi | Tout | +15%/-12,5% (min. +4.5/-4.0) | - | |
| Tubes à froid | Diamètre extérieur D | 6 à 10 | ± 0.2 | ± 0.15 |
| > 10 à 30 | ± 0.40 | ± 0.20 | ||
| > 30 à 50 | ± 0.45 | ± 0.30 | ||
| > 50 | ± 1% | ± 0,8% | ||
| Épaisseur de paroi | < 1 | ± 0.15 | ± 0.12 | |
| > 1 à 3 | +15% - 10% | + 12,5% - 10% | ||
| > 3 | + 12,5% - 10% | ± 10% | ||
| Nom de l'organisme:Pour les tubes à expansion à chaud dont le diamètre extérieur est supérieur à 35 mm, la tolérance admissible de l'épaisseur de paroi est de ± 18%. | ||||
Propriétés mécaniques longitudinales des tubes en acier
| Je ne veux pas. | Grade d'acier | Résistance à la traction ((Mpa) | Point de rendement ((Mpa) | L'allongement après rupture (%) | |
| s<16 | s> 16 | ||||
| Au moins: | |||||
| 1 | 10 | 335 à 475 | 205 | 195 | 24 |
| 2 | 20 | 410 à 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 à 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 à 665 | 325 | 315 | 21 |
Déviations admissibles de l'analyse du produit par rapport aux limites spécifiées
| Élément | Valeurs limites pour l'analyse du moulage | Déviation admissible de l'analyse du produit en % de masse |
| C | ≤ 022 | Un point nul.02 |
| Je sais. | ≤ 055 | Un point nul.05 |
| Nom de l'entreprise | ≤ 160 | Un point nul.10 |
| P | ≤ 0025 | Un point nul.005 |
| S | ≤ 0015 | Un point nul.003 |
| Je vous en prie. | ≥ 0025 | - Je ne sais pas.005 |
-
