Tube en acier GB/T 24187 de cylindre hydraulique de précision étiré à froid pour le vaporisateur
Détails de produit
tuyauterie aiguisée de cylindre hydraulique
,Tuyau de cylindre hydraulique
TORICH GB/T 24187 Tubes d'acier soudés à froid de précision
Spécifications:
Matériau:C Si Mn P S
Plage de taille:Une surdose:3.18-18 mm
- Je ne sais pas.0.3-1.3 mm
Longueur générale:1.5 à 5 m
Tolérance:
Conformément aux tableaux suivants ou à la demande des clients.
Tableau 1 Diamètre extérieur, épaisseur de paroi et poids théorique
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| poids théorique / ((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| Poids théorique sans revêtement supplémentaire, densité de l'acier est de 7,85 kg/ | ||||||||||
Tableau 2 Déviation admissible du diamètre extérieur du tuyau en acier
| Diamètre extérieur | Précision commune | Haute précision |
| < 4.76 | ± 0.08 | ± 0.05 |
| 4.76 à 8.00 | ± 0.12 | ± 0.07 |
| > 8h à 12h00 | ± 0.16 | ± 0.10 |
| > 1200 | ± 0.20 | ± 0.12 |
Tableau 3 Déviation admissible de l'épaisseur des parois des tubes en acier
| Épaisseur de paroi | Déviation admissible |
| Le taux de dépôt70 | ± 0.05 |
| ≥ 070 | ± 0.07 |
Tableau 4 Déviation admissible de la longueur spécifiée du tuyau en acier
| Longueur | Déviation admissible |
| ≤ 2000 | +4 0 |
| >2000 à 2000 | +7 0 |
| > 5000 à 8000 | +10 0 |
TABLEAU 5 Composition chimique des bandes d'acier(fraction de masse) %
| Catégorie | C | Je sais. | Nom de l'entreprise | P | S |
| bandes d'acier à faible teneur en carbone laminées à froid | ≤ 008 | ≤ 003 | ≤ 030 | ≤ 0030 | ≤ 0030 |
| bandes d'acier à très faible teneur en carbone laminées à froid | ≤ 0008 | ≤ 003 | ≤ 025 | ≤ 0020 | ≤ 0030 |
TABLEAU 6 Propriétés mécaniques des bandes d'acier à faible teneur en carbone laminées à froid
| Épaisseur Je suis désolée. | Résistance à la traction
| Résistance au rendement
| L'allongement A/% |
| 0.25 ~ < 0.35 | ≥ 270 | ≥ 32 | |
| 0.35 ~ < 0.50 | ≥ 34 | ||
| ≥ 050 | ≥ 36 | ||
| a remplacer par b Type d'échantillon avec le numéro d'échantillon D14 dans GB/T 228-2002. | |||
TABLEAU 7 Propriétés mécaniques des bandes d'acier à très faible teneur en carbone laminées à froid
| Épaisseur Je suis désolée. | Résistance à la traction
| Résistance au rendement
| L'allongement A/% |
| ≤ 050 | ≥ 280 | 130 à 250 | ≥ 38 |
| > 0,50 | ≥ 40 | ||
| a remplacer par b Type d'échantillon avec le numéro d'échantillon P14 dans GB/T 228-2002. | |||
TABLEAU 8 Propriétés mécaniques des tuyaux en acier
| Catégorie | Résistance à la traction
| Résistance au rendement
| L'allongement A/% |
| Pièces en acier ordinaire (MA) | ≥ 270 | ≥ 180 | ≥ 14 |
| Tubes d'acier souple ((MB) | ≥ 230 | 150 à 220 | ≥ 35 |
| a remplacer par b Type d'échantillon dont le numéro d'échantillon est S7 dans GB/T 228-2002. | |||
Caractéristique:
L'assurance de la qualité historique
Bonne qualité de surface
Bonne tolérance OD et ID contrôlée selon la norme technique
Qualité stable
Test de courant de bouillonnement à 100%
Traitement:Le code de conduite de l'équipage
Largement utilisé dans le domaine:Condensateur, évaporateur, tube de refroidissement, tuyau de carburant de réfrigération, automobile et appareils électriques industriels

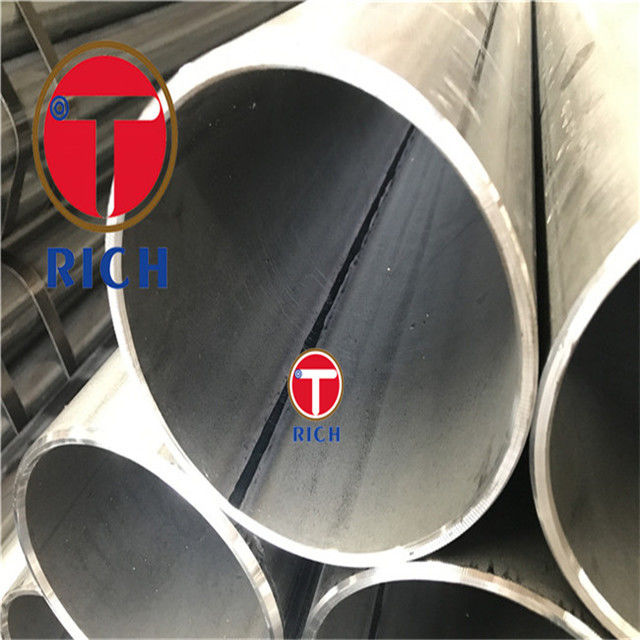

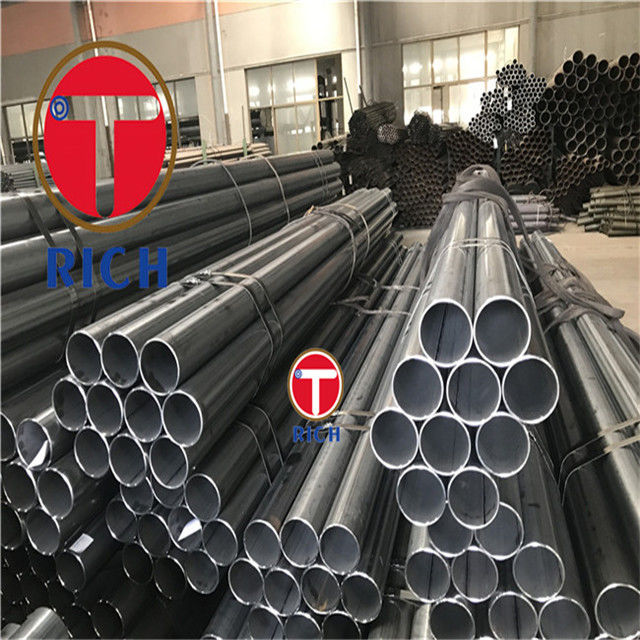

Images du produit:
Contrôle de la qualité
1~ Inspection des matières premières entrant
2~ Ségrégation des matières premières pour éviter toute confusion de qualité d'acier
3~ Chauffage et martellage pour le dessin à froid
4~ Tirage à froid et laminage à froid, inspection en ligne
5~ Traitement thermique, +A, +SRA, +LC, +N, Q+T
6~ Légalisation-coupe à la longueur spécifiée-inspection de mesure terminée
7~ Tests mécaniques en laboratoire avec résistance à la traction, résistance au rendement, allongement, dureté, impact, microstructure, etc.
8~ Emballage et chaussettes.
100% de nos tubes en acier sont vérifiés dimensionnellement
100% de nos tubes en acier sont visuellement vérifiés pour s'assurer qu'ils ont une parfaite condition de surface et aucun défaut de surface.
Épreuve de courant de tourbillon à 100% et épreuve ultrasonique pour éliminer les défauts longitudinaux et transversaux.
-
