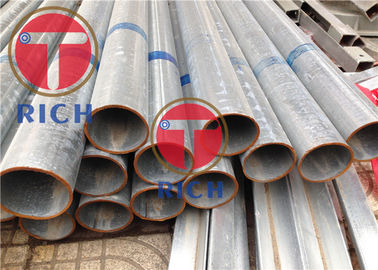

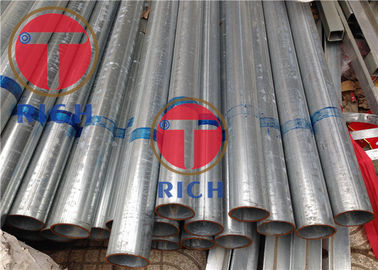

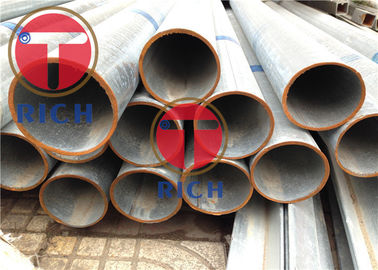

Forme ronde en acier soudée galvanisée de tube d'immersion chaude de TORICH pour la structure de construction
Détails de produit
soudés en acier
,Tube en acier soudé de résistance électrique
TORICH Assurance de la qualité des tubes et tuyaux en acier galvanisé soudés à chaud
Applications:Conçus pour être utilisés à des fins mécaniques, de construction ou autres, et pour le tuyau d'acier soudé à couture droite d'un diamètre extérieur n'excédant pas 711 mm,peut également être appliqué à des tuyaux en acier soudés généraux pour le transport de fluides
tailleL--4 ~ 12m OD - 5 ~ 711mm WT - 0,5 ~ 5,5mm
Grade:10,20,Q195,Q215,Q213,Q275
Méthode de fabrication:Le tuyau d'acier doit être fabriqué à partir de bandes d'acier laminées à chaud ou à froid par méthode de soudage à haute fréquence par résistance
État de livraison:Le tube d'acier doit être soudé ou soumis à un traitement thermique
Qualité de la surfaceLes surfaces intérieures et extérieures du tube en acier ne doivent pas présenter de fissures, de croûtes, de plis, de délaminations, de bords ou de brûlures.écailles d'oxyde, et les traces d'élimination des taches extérieures qui ne sont pas supérieures à un écart d'épaisseur de paroi négatif
Tolérance du diamètre extérieurUnité: mm
| Diamètre extérieur ((D) | Précession générale (PD.A.)a) | Une plus grande précision (PD.B) | La précision est élevée (PD.C.) |
| 5 à 20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20 à 35 ans | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35 à 50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50 à 80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80 à 1143 | ± 0.60 | ± 0.40 | |
| > 114,3 à 168.3 | ± 0.70 | ± 0.50 | |
| > 168,3 à 219.1 | ± 0.80 | ± 0.60 | |
| > 219.1 à 711 | ± 0,75%D | ± 0,5%D | |
| a)Ne s'applique pas aux tuyaux en acier pour rouleaux de convoyeur à bande | |||
Tolérance de l'épaisseur des parois Unité: mm
| Épaisseur de paroi (t) | Précession générale (PD.A.)a) | Une plus grande précision (PD.B) | La précision est élevée (PD.C.) | Épaisseur de paroi non uniformeb |
| 0.50 à 0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7,5% en tonnes |
| > 0,70 à 1.0 | ± 0.05 | ± 0.04 | ||
| > 1,0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1,5 à 25 | ± 10% de t | ± 0.12 | ± 0.06 | |
| > 2,5 à 35 | ± 0.16 | ± 0.10 | ||
| > 3,5 à 45 | ± 0.22 | ± 0.18 | ||
| > 4,5 à 5.5 | ± 0.26 | ± 0.21 | ||
| > 5 ans5 | ± 7,5% t | ± 5,0% t | ||
| a)Ne s'applique pas aux tuyaux en acier pour rouleaux de convoyeur à bande bNe s'applique pas aux tubes en acier de précision générale: épaisseur de paroi non uniforme: la différence entre les valeurs maximale et minimale de l'épaisseur de paroi mesurée sur la même section transversale. | ||||
Coefficient de poids du tuyau en acier galvanisé
| Épaisseur de paroi t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Coefficient c | Une | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Coefficient c | B. Pour | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Coefficient c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Épaisseur de paroi t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Coefficient c | Une | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Coefficient c | B. Pour | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Coefficient c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Épaisseur de paroi t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Coefficient c | Une | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Coefficient c | B. Pour | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Coefficient c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
