Tube en acier sans soudure en alliage ferritique / austénitique, surface polie, diamètre extérieur 3,2 - 127 mm
Les tubes en acier allié ferritique et austénitique sans soudure ASTM A213/A213M-18 sont conçus pour les services de transfert de chaleur sous pression où la stabilité dimensionnelle, la propreté de la surface interne et les performances fiables à température élevée sont importantes. Dans cette catégorie, les nuances austénitiques les plus couramment spécifiées comprennent TP304, TP304L, TP316L, TP321 et TP347H, couvrant les échangeurs de chaleur généraux, les services soudés à faible teneur en carbone, les milieux contenant des chlorures et les services de surchauffeur à température plus élevée. L'ASTM A213/A213M-18 couvre les tubes de chaudière, de surchauffeur et d'échangeur de chaleur sans soudure, avec des tailles typiquement fournies allant jusqu'à 127 mm de diamètre extérieur et 0,4-12,7 mm d'épaisseur de paroi ; toutes les nuances austénitiques sont fournies dans un état traité thermiquement.
Spécifications
| Article |
Description |
| Matériau |
Tube en acier allié ferritique / austénitique sans soudure |
| Norme |
ASTM A213 / A213M-18 |
| Grades typiques |
TP304, TP304L, TP316L, TP321, TP347H |
| Diamètre extérieur |
3,2-127 mm |
| Épaisseur de paroi |
0,4-12,7 mm |
| Longueur |
1-12 m, longueurs coupées sur mesure disponibles |
| Plage de tolérance |
Selon ASTM A1016/A1016M et conditions de commande ; tolérance typique du diamètre extérieur fini à froid : 6-30 mm : +0,15 / -0,20 mm, plus de 30-50 mm : ±0,30 mm, plus de 50 mm : ±0,75 % D ; tolérance du diamètre extérieur fini à chaud : jusqu'à 140 mm : ±1,25 % D, plus de 140 mm : ±1,0 % D |
| Rectitude |
Rectitude commerciale ou rectitude spéciale sur demande |
| État de surface |
Surface de moulin polie, décapée ou traitée thermiquement disponible ; surface d'inspection sans calamine requise |
| Traitement thermique |
Grades austénitiques recuits en solution / traités en solution, puis refroidis rapidement ; la température minimale typique de traitement thermique est de 1040 °C pour TP304, TP304L, TP316L et TP321, et de 1100 °C pour TP347H |
| Voie de fabrication |
Sans soudure ; fini à chaud ou fini à froid, selon les exigences dimensionnelles et de surface |
| Options de test |
Test hydrostatique ou test électrique non destructif sur chaque tube |
Caractéristiques principales
- Large couverture de tailles de précision pour les équipements de procédé
La plage d'approvisionnement typique atteint 3,2-127 mm de diamètre extérieur avec 0,4-12,7 mm de paroi, adapté aux faisceaux tubulaires compacts ainsi qu'aux circuits de chaudières et de surchauffeurs plus grands.
- Structure austénitique traitée thermiquement pour un service stable
ASTM A213 exige que les grades austénitiques soient fournis dans un état traité thermiquement. Les températures minimales standard de traitement en solution sont généralement de 1040 °C pour TP304, TP304L, TP316L et TP321, tandis que TP347H nécessite 1100 °C après travail à froid.
- Base mécanique adaptée aux tubes de transfert de chaleur sous pression
Valeurs minimales de résistance à la traction / limite d'élasticité / allongement selon ASTM A213 :
TP304 : 515 / 205 / 35 %,
TP304L : 485 / 170 / 35 %,
TP316L : 485 / 170 / 35 %,
TP321 : 515 / 205 / 35 %,
TP347H : 515 / 205 / 35 %.
- Positionnement spécifique au grade en matière de corrosion et de température
TP316L contient 2,0-3,0 % de Mo, améliorant la résistance à la corrosion par piqûres et intergranulaire par rapport aux grades 18-8 standard ; TP321 et TP347/347H sont des grades stabilisés destinés à réduire le risque de sensibilisation après exposition dans la plage de précipitation des carbures ; TP347H est spécifiquement utilisé lorsque une résistance au fluage plus élevée est requise au-dessus de 537 °C / 1000 °F.
Nos avantages
Préoccupation : Comment contrôlez-vous la sensibilisation et la corrosion intergranulaire dans les services de tubes soudés ou soumis à des cycles thermiques ?
Nous adaptons la sélection du grade aux conditions de service plutôt que d'offrir un seul grade pour toutes les applications. Pour les condenseurs et échangeurs soudés, TP304L / TP316L réduisent le risque de précipitation des carbures grâce à leur faible teneur en carbone. Pour une exposition prolongée à des températures élevées, TP321 et TP347H fournissent une chimie stabilisée ; 347/347H est spécifiquement reconnu pour sa forte résistance à la corrosion intergranulaire après exposition à 427-816 °C, et 347H ajoute une résistance au fluage plus élevée pour les services plus chauds.
Préoccupation : Comment assurez-vous le contrôle dimensionnel et la fiabilité de l'inspection sur les tubes sans soudure à paroi mince ?
Pour des exigences dimensionnelles plus strictes, nous recommandons la voie sans soudure finie à froid, qui permet un meilleur contrôle du diamètre extérieur que les tubes finis à chaud. Chaque tube peut être fourni avec un test hydrostatique ou un test électrique non destructif, ce qui est particulièrement important pour les circuits de chaudières, de surchauffeurs et d'échangeurs où le risque de fuite est inacceptable.
Préoccupation : Quel grade est préférable lorsque le milieu contient des chlorures ou lorsque la température de service est élevée ?
Nous séparons la sélection par mode de défaillance. Pour les condensats contenant des chlorures ou légèrement agressifs, TP316L est préféré car son 2-3 % de molybdène améliore la résistance à la corrosion par piqûres et intergranulaire. Pour les services côté vapeur à plus haute température, TP321 et TP347H sont de meilleurs choix car une chimie stabilisée et une capacité de fluage plus élevée améliorent la fiabilité sous exposition thermique.
Normes d'exécution
| Système de norme |
Description brève |
| ASTM / ASME |
ASTM A213 / ASME SA213: tubes en acier allié ferritique et austénitique sans soudure pour services de chaudières, de surchauffeurs et d'échangeurs de chaleur |
| EN |
EN 10216-5: tubes en acier inoxydable sans soudure pour applications sous pression ; voie européenne couramment utilisée pour les grades de tubes austénitiques équivalents |
| GOST |
GOST 9941: tubes en acier inoxydable résistant à la corrosion sans soudure, largement utilisés pour les applications industrielles et résistantes à la chaleur |
| JIS |
JIS G3463: tubes de chaudière et d'échangeur de chaleur en acier inoxydable |
| GB |
GB/T 13296: tubes en acier inoxydable sans soudure pour chaudières et échangeurs de chaleur |
Domaine d'application
Produit spécifique : Faisceau tubulaire d'échangeur de chaleur à calandre et tubes pour le refroidissement des condensats de raffinerie
Pour ce type de produit, des tubes austénitiques sans soudure polis sont sélectionnés pour améliorer la propreté, réduire la rétention de fouling et maintenir des performances d'étanchéité stables sous des cycles de température continus. Pour les services de condensats sensibles aux chlorures ou plus corrosifs, le TP316L est généralement préféré ; lorsque la température côté vapeur est plus élevée, le TP321 ou le TP347H peuvent être spécifiés.
Composition chimique
| Grade |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
Ti |
Nb+Ta |
| TP304 |
≤0.08 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
18.0-20.0 |
8.0-11.0 |
-- |
-- |
-- |
| TP304L |
≤0.035 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
18.0-20.0 |
8.0-12.0 |
-- |
-- |
-- |
| TP316L |
≤0.035 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
-- |
-- |
| TP321 |
≤0.08 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
17.0-19.0 |
9.0-12.0 |
-- |
5×(C+N) à 0.70 |
-- |
| TP347H |
0.04-0.10 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
17.0-19.0 |
9.0-13.0 |
-- |
-- |
8×C à 1.10 |
Propriétés mécaniques
| Grade |
Résistance à la traction min. MPa |
Limite d'élasticité min. MPa |
Allongement min. % |
Dureté max. |
| TP304 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP304L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP316L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP321 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP347H |
515 |
205 |
35 |
192 HBW / 90 HRB |
Référence de grade équivalent
| Grade ASTM A213 |
EN approximatif |
JIS approximatif |
GB approximatif |
GOST approximatif |
| TP304 |
1.4301 / 1.4307 |
SUS304TB |
06Cr19Ni10 |
08X18H10 |
| TP304L |
1.4307 |
SUS304LTB |
022Cr19Ni10 |
03X18H11 |
| TP316L |
1.4404 |
SUS316LTB |
022Cr17Ni12Mo2 |
03X17H14M2 |
| TP321 |
1.4541 |
SUS321TB |
06Cr18Ni11Ti |
12X18H10T |
| TP347H |
1.4912 / 1.4550 référence de famille |
SUS347HTB |
07Cr18Ni11Nb |
08X18H12B référence de famille |

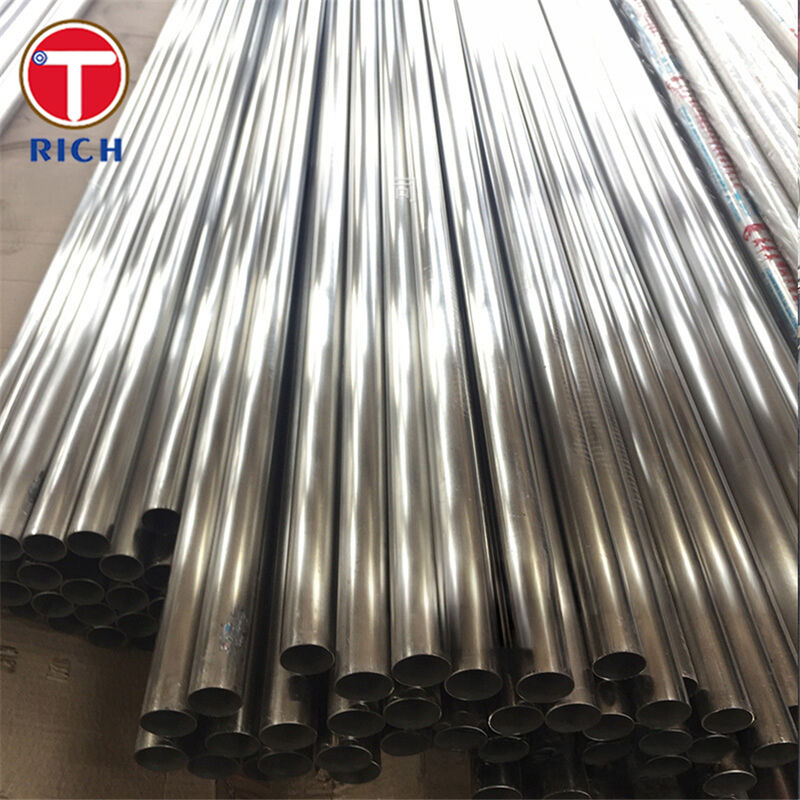

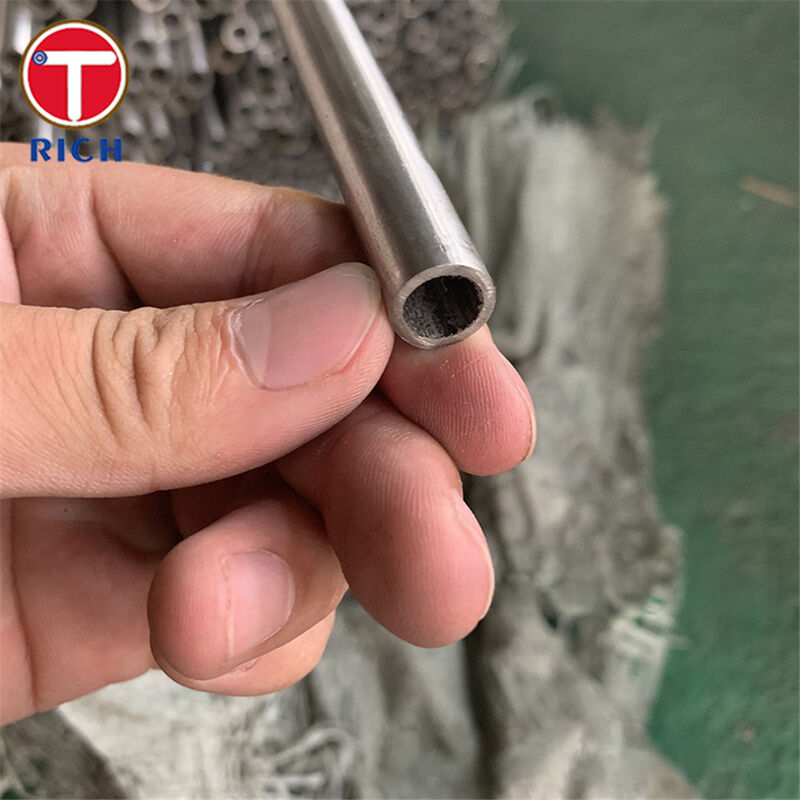

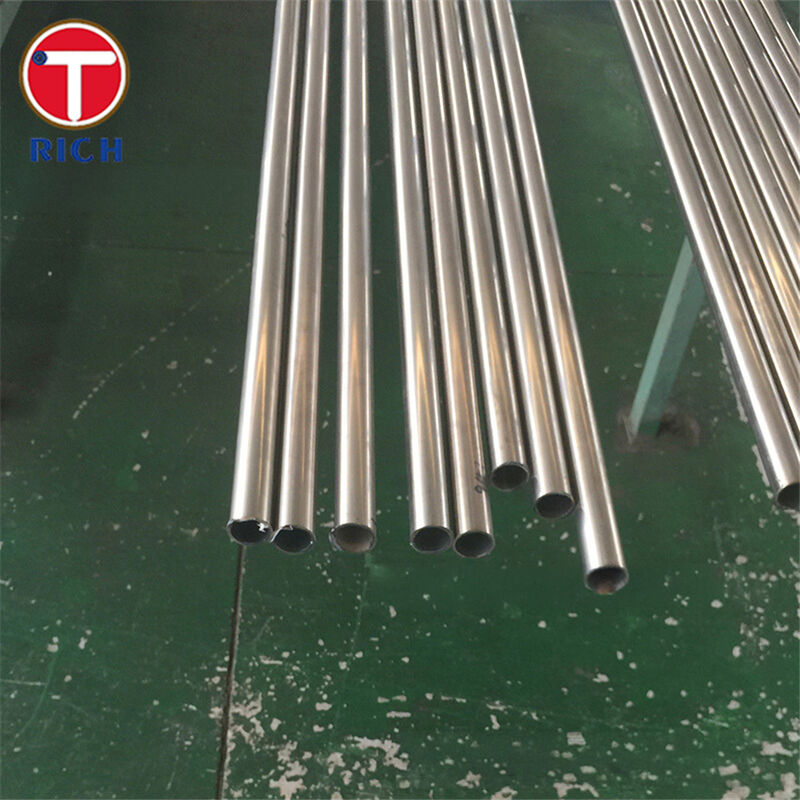

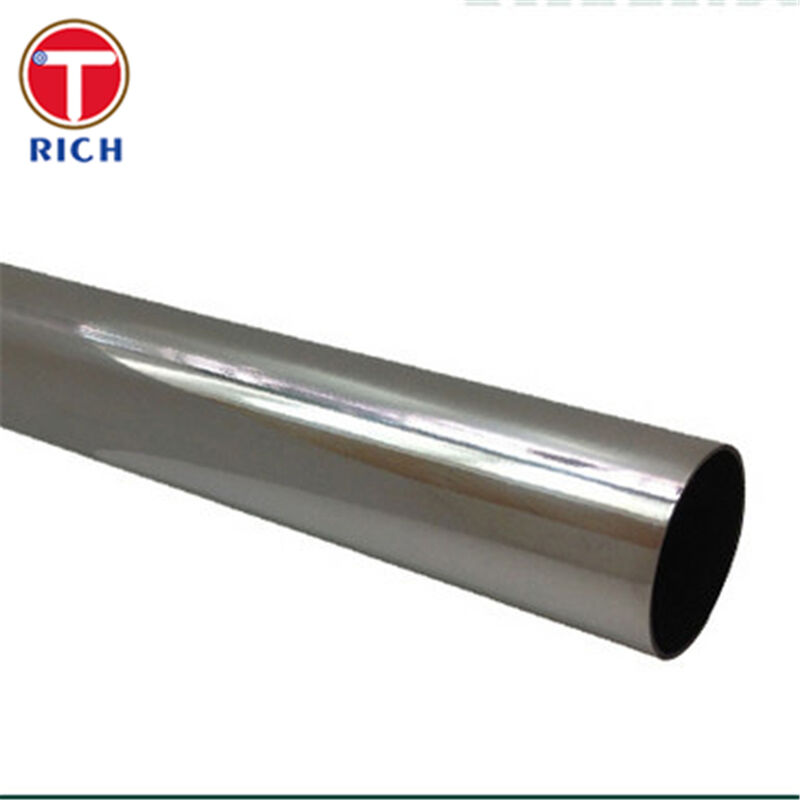

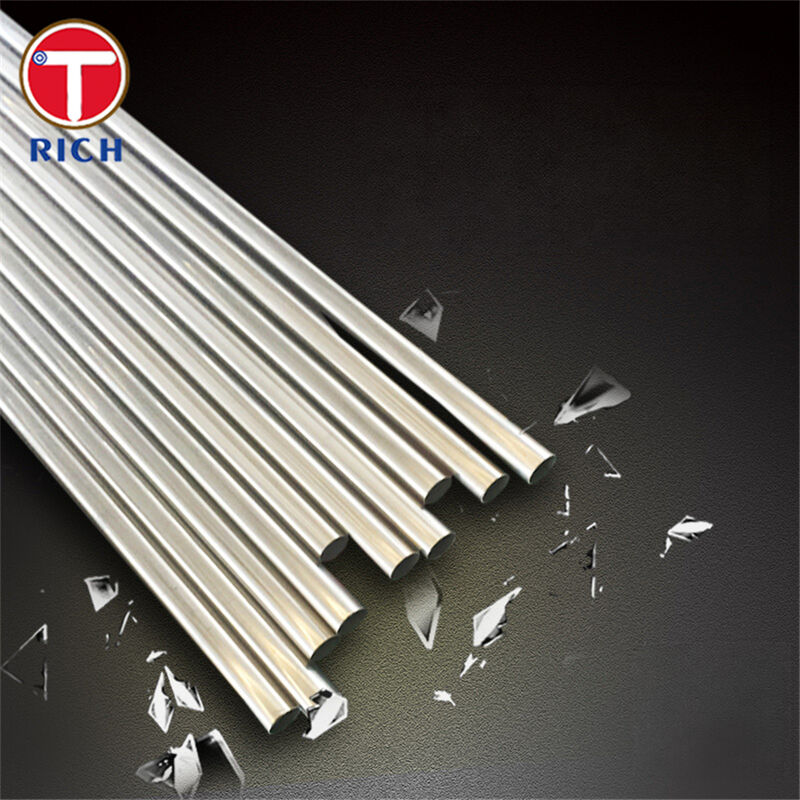

Galerie de produits
