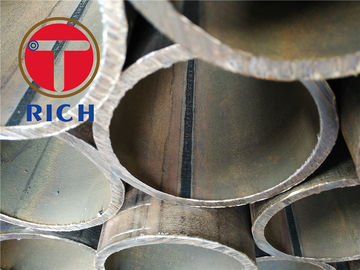

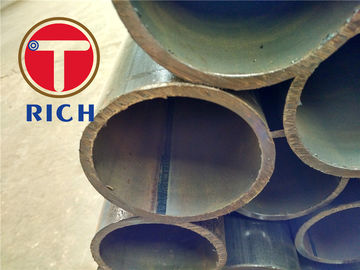

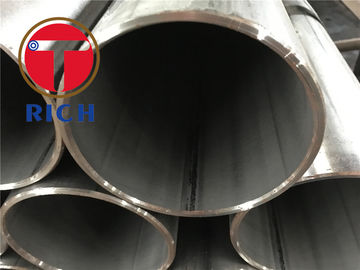

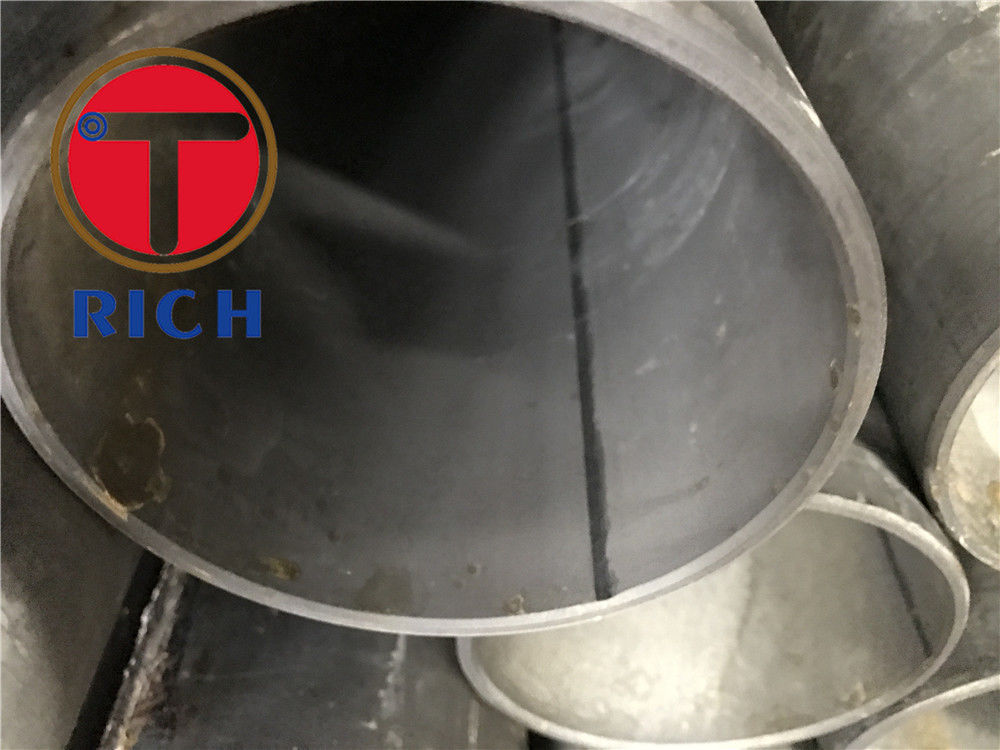

DIN 2393 St37-2 Tubes en acier soudés de précision à froid Tubes en acier soudés pour manche
ContPerson : Richard SHEN
Numéro de téléphone : +86-13736164628
WhatsApp : +8613736164628
Quantité de commande min : | 5 tonnes | Prix : | 1200 USD per Ton |
---|---|---|---|
Détails d'emballage : | Emballage de paquet par des bandes de fer. | Délai de livraison : | 5-8 semaines |
Conditions de paiement : | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Nom de marque: | TORICH | Numéro de modèle: | GB/T 13793 |
---|
Détail Infomation |
|||
Lieu d'origine: | Zhejiang en Chine | Certification: | API |
---|---|---|---|
Capacité d'approvisionnement: | 100000 tonnes par an | Aucun modèle: | GB/T 13793 |
Type: | SOUDÉ | Forme de section: | Round |
Traitement de surface: | huilé | Technique: | Étiré à froid |
Matériau: | acier au carbone, acier au carbone | W.T: | 0.5~5.5mm |
O.D: | 5~711mm | L: | : 4~12m |
Surligner: | soudés en acier,tuyauterie d'acier de soudure |
Description de produit
Application : Approprié à mécanique, construction et d'autres buts structurels, et la couture droite a soudé le tuyau d'acier
avec un diamètre extérieur de pas plus de 711mm, peuvent également être appliqués au tuyau d'acier soudé par général pour le transport liquide
taille : L--4~12m OD--POIDS de 5~711mm--0.5~5.5mm
Catégorie : 10,20, Q195, Q215, Q213, Q275
Méthode de fabrication : Le tuyau d'acier sera fait en bande en acier laminée à chaud ou bande en acier laminée à froid par la méthode à haute fréquence de soudage par résistance
État de la livraison : Le tube en acier devrait souder ou la livraison d'état de traitement thermique
Qualité extérieure : Les surfaces internes et externes du tube en acier ne sont pas permises d'avoir des fissures, croûtes, plis, décollements, n'enroulent pas, et ne brûlent pas.
Tient compte des scribes, des éraflures, du désalignement des soudures, des brûlures, des échelles d'oxyde, et des traces externes de retrait de bavures qui ne sont pas plus qu'une déviation négative d'épaisseur de paroi
Tolérance d'unité externe de diamètre : millimètre
Diamètre extérieur (D) | Le Général Precesion (PD.A) a | Une plus haute précision (PD.B) | Haute précision (PD.C) |
5-20 | ±0.30 | ±0.15 | ±0.05 |
﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
>35-50 | ±0.50 | ±0.25 | ±0.15 |
>50-80 | ±1%D | ±0.35 | ±0.25 |
>80-114.3 | ±0.60 | ±0.40 | |
>114.3-168.3 | ±0.70 | ±0.50 | |
>168.3-219.1 | ±0.80 | ±0.60 | |
>219.1-711 | ±0.75%D | ±0.5%D | |
ne pas s'appliquer pour le tuyau d'acier pour le rouleau du convoyeur à bande |
Tolérance d'unité d'épaisseur de paroi : millimètre
Épaisseur de paroi (t) | Le Général Precesion (PD.A) a | Une plus haute précision (PD.B) | Haute précision (PD.C) | Épaisseur de paroi non-uniformeb |
0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
>0.70-1.0 | ±0.05 | ±0.04 | ||
>1.0-1.5 | ±0.06 | ±0.05 | ||
>1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
>2.5-3.5 | ±0.16 | ±0.10 | ||
>3.5-4.5 | ±0.22 | ±0.18 | ||
>4.5-5.5 | ±0.26 | ±0.21 | ||
>5.5 | ±7.5%t | ±5.0%t | ||
ne pas s'appliquer pour le tuyau d'acier pour le rouleau du convoyeur à bande |
Coefficient de poids de tuyau d'acier galvanisé
Épaisseur de paroi t/mm | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | |
Coefficient c | A | 1,106 | 1,091 | 1,085 | 1,080 | 1,071 | 1,064 | 1,058 | 1,051 | 1,045 | 1,042 | 1,040 | 1,036 |
Coefficient c | B | 1,085 | 1,073 | 1,068 | 1,064 | 1,057 | 1,051 | 1,046 | 1,041 | 1,036 | 1,034 | 1,032 | 1,029 |
Coefficient c | C | 1,064 | 1,055 | 1,051 | 1,048 | 1,042 | 1,038 | 1,035 | 1,031 | 1,027 | 1,025 | 1,022 | 1,020 |
Épaisseur de paroi t/mm | 3,8 | 4,0 | 4,2 | 4,5 | 4,8 | 5,0 | 5,4 | 5,6 | 6,0 | 6,5 | 7,0 | 8,0 | |
Coefficient c | A | 1,034 | 1,032 | 1,030 | 1,028 | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,018 | 1,016 |
Coefficient c | B | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,013 |
Coefficient c | C | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,014 | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 |
Épaisseur de paroi t/mm | 9,0 | 10,0 | 11,0 | 12,0 | 12,7 | 13,0 | 14,2 | 16,0 | 17,5 | 20,0 | |||
Coefficient c | A | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 | 1,010 | 1,009 | 1,008 | 1,007 | 1,006 | ||
Coefficient c | B | 1,011 | 1,010 | 1,009 | 1,008 | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,005 | ||
Coefficient c | C | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,006 | 1,005 | 1,005 | 1,004 | 1,004 |
|
