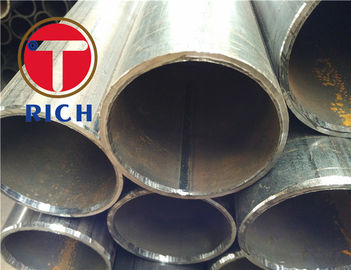

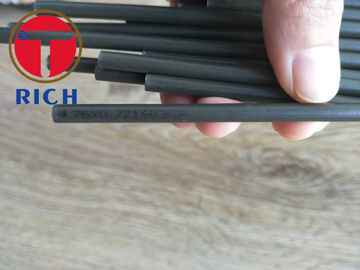

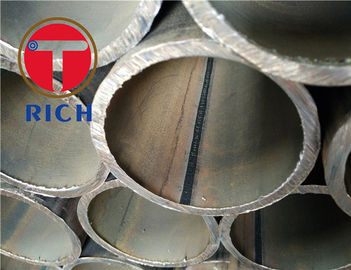

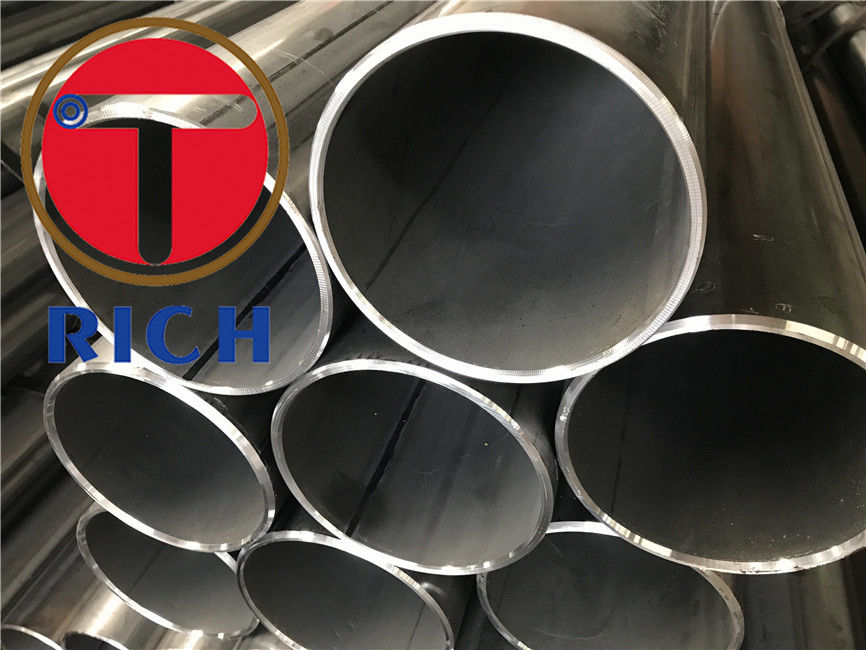

SAE J526 a soudé le tube d'acier à faible teneur en carbone pour la réfrigération automatique/hydraulique
Détails de produit
tuyauterie d'acier de soudure
,Tube en acier soudé de résistance électrique
SAE J526 Tubes en acier à faible teneur en carbone soudées pour réfrigération automobile, hydraulique
Application du projet: couvre les tubes soudés à paroi unique en acier à faible teneur en carbone destinés à l'automobile générale, à la réfrigération, à l'hydraulique et à d'autres applications similaires nécessitant des tubes d'une qualité adaptée à l'élimination, à l'élimination, à l'élimination, à l'élimination ou à la suppression des déchets,des perles, le formage et le brasage.
taille:longueur - 2 à 12 m WT - 2 à 4,5 mm OD - 16 à 50 mm
Fabrication:Le tuyau est fabriqué à partir d'une seule bande d'acier en forme tubulaire, dont les bords sont reliés et scellés par un procédé de soudage approprié. the bead shall be removed from theoutside to provide a smooth round surface and the tubing shall be processed in such a manner as to producea finished product which will meet all requirements of this documentEn général, ce type de tubes est disponible à la fois enroulé et droit.Les exigences de droiture doivent être convenues entre le fournisseur et l'acheteur.
Points de contrôle:
composition chimique
Essai de traction
Examen par ultrasons
Détection de défaut de courant de tourbillon
Épreuve de flexion
Essai d'aplatissement
Tolérance admissible du diamètre extérieur et de l'épaisseur de la paroi (mm)
| Type de tube en acier | Dimension du tube en acier | Tolérance admissible | ||
| Classe moyenne | Une classe élevée. | |||
| à base d'acide acétique Tubes (extrudées et élargies) | Diamètre extérieur D | Tout | ± 1% (min. +/- 0,50) | - |
| Épaisseur de paroi | Tout | +15%/-12,5% (min. +4.5/-4.0) | - | |
| Tubes à froid | Diamètre extérieur D | 6 à 10 | ± 0.2 | ± 0.15 |
| > 10 à 30 | ± 0.40 | ± 0.20 | ||
| > 30 à 50 | ± 0.45 | ± 0.30 | ||
| > 50 | ± 1% | ± 0,8% | ||
| Épaisseur de paroi | < 1 | ± 0.15 | ± 0.12 | |
| > 1 à 3 | +15% - 10% | + 12,5% - 10% | ||
| > 3 | + 12,5% - 10% | ± 10% | ||
| Nom de l'organisme:Pour les tubes à expansion à chaud dont le diamètre extérieur est supérieur à 35 mm, la tolérance admissible de l'épaisseur de paroi est de ± 18%. | ||||
Propriétés mécaniques longitudinales des tubes en acier
| Je ne veux pas. | Grade d'acier | Résistance à la traction ((Mpa) | Point de rendement ((Mpa) | L'allongement après rupture (%) | |
| s<16 | s> 16 | ||||
| Au moins: | |||||
| 1 | 10 | 335 à 475 | 205 | 195 | 24 |
| 2 | 20 | 410 à 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 à 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 à 665 | 325 | 315 | 21 |
Avantages concurrentiels:
Une bonne source de matière première de Bao Steel.
Temps de livraison rapide selon le PO et l'accord.
Produire exactement selon la norme et les exigences du client.
Une équipe d'exportation expérimentée pour le service à la clientèle, une réponse rapide dans les 24 heures.
Lieu de production:
Les méthodes d'essai:
Essai de traction
Essai d'aplatissement
Essai de dérive en expansion
Inspection dimensionnelle
Mesure de rugosité
Examen visuel
Épreuves non destructives
a. Essai pour les imperfections longitudinales
- Épreuve de courant de tourbillon - EN10246-3, niveau E3
- tests par ultrasons - EN10246-7, niveau U3
b. étanchéité aux fuites
- Les essais non destructifs de vérification de l'étanchéité sont effectués conformément à la norme EN 10246-1
EN10305 Se compose des parties suivantes sous le titre général " Tubes en acier pour applications de précision - Conditions techniques de livraison "
Partie 1: Tubes à froid sans couture
Partie 2: Tubes soudés à froid
Partie 3: Tubes soudés à froid
Partie 4: Tubes à froid sans soudure pour les systèmes hydrauliques et pneumatiques
Partie 5: Tubes de taille carrée et rectangulaire soudés à froid
Partie 6: Tubes soudés à froid pour systèmes hydrauliques et pneumatiques
Références normatives:
EN10002-1, Matériaux métalliques - Épreuves de traction - Partie 1: Méthode d'essai à température ambiante
EN10020, Définition et classification des catégories d'acier
EN10021, Exigences techniques générales de livraison pour les produits sidérurgiques et ferreux
EN10027-1, Systèmes de désignation de l'acier - Partie 1 : Noms de l'acier, principaux symboles
EN10027-2, Systèmes de désignation de l'acier - Partie 2: Systèmes numériques
EN10052, Vocabulaire des termes de traitement thermique des produits ferreux.
EN10204, Produits métalliques - Types de documents de contrôle
EN 10233, Matériaux métalliques - Tubes - Épreuve d'aplatissement
EN10234, Matériaux métalliques - Épreuve de dilatation par dérive
EN10246-1, Épreuves non destructives des tubes en acier - Partie 1:Épreuves électromagnétiques automatiques de tubes ferromagnétiques en acier sans soudure et soudés (sauf soudés par arc submergé) pour vérifier la résistance hydraulique aux fuites
EN10246-3, Épreuves non destructives de tubes en acier - Partie 3: Épreuves automatiques de courant de tourbillon de tubes en acier sans soudure et soudés (sauf soudés par arc submergé) pour détecter les imperfections
Pour les appareils de traitement des eaux uséesÉpreuves non destructives de tubes en acier - Partie 5:Épreuves automatiques de fuite par transducteur magnétique périphérique complet de tubes ferromagnétiques en acier sans soudure et soudés (sauf soudés par arc submergé) pour la détection d'imperfections longitudinales
EN10246-7, Épreuves non destructives de tubes en acier - Qualification et compétence du personnel des niveaux 1 et 2.
EN ISO 377, Acier et produits sidérurgiques - Emplacement et préparation des échantillons et des éprouvettes pour les essais mécaniques (ISO 377:1997)
EN ISO 2566-1, Acier - Conversion des valeurs d'allongement - Partie 1: Aciers au carbone et à faible teneur en alliages (EN102566-1:1984)
EN 10168, Produits en fer et acier - Documents de contrôle - Informations et description de la liste
ENV10220, Tubes en acier sans couture et soudés - Dimensions et masses par unité de longueur
EN 10266, Tubes en acier, raccords et sections creuses structurelles - Définitions et symboles à utiliser dans les normes de produits
EN ISO 4287, Spécifications géométriques des produits (GPS) - Texture de surface: méthode de profilé - Termes, définition et paramètres de texture de surface (ISO 4287:1997)
-
