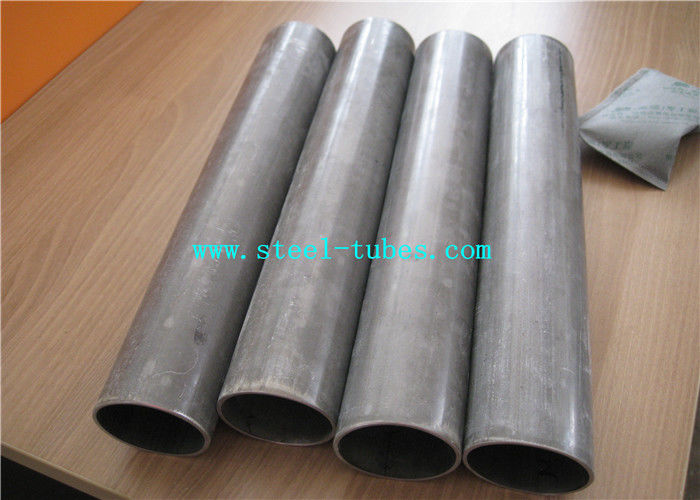

Tolérance douce étirée à froid d'identification de tube en acier soudée par DOM pour des amortisseurs
Détails de produit
soudés en acier
,Tube en acier soudé de résistance électrique
EN10305-2 Pipe DOM pour les amortisseurs de motocyclettes
EN10305-2 Tubes en acier soudés à froid de précision

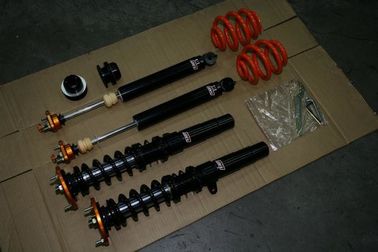

Applications:pour l'industrie automobile/pour une utilisation dans les machines/tubes de bouteilles d'huile/amortisseur de motocyclettes
Cylindre intérieur d'amortisseur automatique/Cylindres télescopiques
Variété de taille:Le débit maximal est de 6 à 350 mm W.T.
Caractéristique:Haute précision avec une tolérance et une rugosité d'identification lisses
Grade d'acier et composition chimique
| Grade d'acier | C | Je sais. | Nom de l'entreprise | P | S | |
| Nom de l'acier | Numéro d'acier | Le maximum | Le maximum | Le maximum | Le maximum | Le maximum |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 et autres | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Propriétés mécaniques à température ambiante | |||||||||||||
| Grade d'acier | Valeur minimale de la condition de livraison | ||||||||||||
| Nom de l'acier | (+Cc) | (+LCc) | (+SR) | (+ Ad) | (+ N) | ||||||||
| Rm Mpa | Un pour cent | Rm Mpa | Un pour cent | Rm Mpa | RéH Mpa | Un pour cent | Rm Mpa | Un pour cent | Rm Mpa | Je suis désolé. | Un pour cent | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270 à 410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300 à 440 | 195 | 28 |
| E235 et autres | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340 à 480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410 à 550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490 à 630 | 355 | 22 |
aRm: résistance à la traction; ReH: résistance au rendement supérieur; A: allongement après fracture
b 1Mpa = 1N/mm2
En fonction du degré de travail à froid dans le passage de finition, la résistance au rendement peut être presque aussi élevée que la résistance à la traction.
À des fins de calcul, les rapports suivants sont recommandés:
pour la condition de livraison +C: ReH ≥0,8 Rm
pour la condition de livraison +LC: ReH ≥0,7 Rm
Pour les besoins du calcul, le rapport suivant est recommandé:ReH≥0,5Rm
e Pour les tubes d'un diamètre extérieur ≤ 30 mm et d'une épaisseur de paroi ≤ 3 mm, les valeurs minimales de ReH sont inférieures de 10 Mpa aux valeurs données dans le présent tableau.
Note: une qualité d'acier spéciale est également disponible, selon la demande du client.
Pour l' application de:
Contrôle de la qualité
1~ Inspection des matières premières entrant
2~ Ségrégation des matières premières pour éviter toute confusion de qualité d'acier
3~ Chauffage et martellage pour le dessin à froid
4~ Tirage à froid et laminage à froid, inspection en ligne
5~ Traitement thermique, +A, +SRA, +LC, +N, Q+T
6~ Légalisation-coupe à la longueur spécifiée-inspection de mesure terminée
7~ Tests mécaniques en laboratoire avec résistance à la traction, résistance au rendement, allongement, dureté, impact, microstructure, etc.
8~ Emballage et chaussettes.
100% de nos tubes en acier sont vérifiés dimensionnellement
100% de nos tubes en acier sont visuellement vérifiés pour s'assurer qu'ils ont une parfaite condition de surface et aucun défaut de surface.
Épreuve de courant de tourbillon à 100% et épreuve ultrasonique pour éliminer les défauts longitudinaux et transversaux.
EN10305-2 Tubes d'acier soudés avec tubes d'acier à froid de précision pour applications mécaniques / automobiles
EN10305-2 Tubes en acier soudés à froid de précision
Applications:pour l'industrie automobile/pour une utilisation dans les machines/tubes de bouteilles d'huile/amortisseur de motocyclettes,cylindre intérieur/Cylindres télescopiques
Détail rapide:
Plage de taille:Le débit maximal est de 6 à 350 mm W.T.
Grade d'acier:E195, E237, E275, E355 et autres
Définition:
ERW+ DOM
Les tubes sont fabriqués à partir de pré-tubes soudés électriquement par dessin à froid ou par d'autres procédés appropriés.
Les tubes n'incluent pas les soudures utilisées pour assembler des longueurs de bandes laminées plates avant de former le pré-tube
Définition:
Tubes mécaniques en acier laminé à chaud ou à froid.
Couvre les tubes en acier à faible teneur en carbone soudés par résistance électrique pour une utilisation comme tubes mécaniques
L' avantage:
Bonne concentricité, meilleur prix que sans couture.
Grade d'acier et composition chimique
| Grade d'acier | C | Je sais. | Nom de l'entreprise | P | S | |
| Nom de l'acier | Nombre d'acier | Le maximum | Le maximum | Le maximum | Le maximum | Le maximum |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 et autres | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Propriétés mécaniques à température ambiante | |||||||||||||
| Grade d'acier | Valeurs minimales pour la condition de livraison a b | ||||||||||||
| Nom de l'acier | (+Cc) | (+LCc) | (+SR) | (+ Ad) | (+ N) | ||||||||
| Rm MPa | Un pour cent | Rm MPa | Un pour cent | Rm MPa | RH MPa | Un pour cent | Rm MPa | Un pour cent | Rm MPa | Il est mort. MPa | Un pour cent | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270 à 410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300 à 440 | 195 | 28 |
| E235 et autres | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340 à 480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410 à 550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490 à 630 | 355 | 22 |
aRm: résistance à la traction; ReH: résistance au rendement supérieur; A: allongement après fracture
b 1Mpa = 1N/mm2
En fonction du degré de travail à froid dans le passage de finition, la résistance au rendement peut être presque aussi élevée que la résistance à la traction.
À des fins de calcul, les rapports suivants sont recommandés:
pour la condition de livraison +C: ReH ≥0,8 Rm
pour la condition de livraison +LC: ReH ≥0,7 Rm
Pour les besoins du calcul, le rapport suivant est recommandé:ReH≥0,5Rm
e Pour les tubes d'un diamètre extérieur ≤ 30 mm et d'une épaisseur de paroi ≤ 3 mm, les valeurs minimales de ReH sont inférieures de 10 MPa aux valeurs indiquées dans le présent tableau.
Note: une qualité d'acier spéciale est également disponible, selon la demande du client.
Applications:
Industrie automobile/pour l'utilisation des machines/tubes de bouteilles d'huile/amortisseur de motocyclettes
cylindre intérieur/Cylindres télescopiques
Avantages concurrentiels:
Une bonne source de matière première de Bao Steel.
Temps de livraison rapide selon le PO et l'accord.
Produire exactement selon la norme et les exigences du client.
Une équipe d'exportation expérimentée pour le service à la clientèle, une réponse rapide dans les 24 heures.
Lieu de production:
Les méthodes d'essai:
Essai de traction
Essai d'aplatissement
Essai de dérive en expansion
Inspection dimensionnelle
Mesure de rugosité
Examen visuel
Épreuves non destructives
a. Essai pour les imperfections longitudinales
- Épreuve de courant de tourbillon - EN10246-3, niveau E3
- tests par ultrasons - EN10246-7, niveau U3
b. étanchéité aux fuites
- Les essais non destructifs de vérification de l'étanchéité sont effectués conformément à la norme EN 10246-1
EN10305 Se compose des parties suivantes sous le titre général " Tubes en acier pour applications de précision - Conditions techniques de livraison "
Partie 1: Tubes à froid sans couture
Partie 2: Tubes soudés à froid
Partie 3: Tubes soudés à froid
Partie 4: Tubes à froid sans soudure pour les systèmes hydrauliques et pneumatiques
Partie 5: Tubes de taille carrée et rectangulaire soudés à froid
Partie 6: Tubes soudés à froid pour systèmes hydrauliques et pneumatiques
Références normatives:
EN10002-1, Matériaux métalliques - Épreuves de traction - Partie 1: Méthode d'essai à température ambiante
EN10020, Définition et classification des catégories d'acier
EN10021, Exigences techniques générales de livraison pour les produits sidérurgiques et ferreux
EN10027-1, Systèmes de désignation de l'acier - Partie 1 : Noms de l'acier, principaux symboles
EN10027-2, Systèmes de désignation de l'acier - Partie 2: Systèmes numériques
EN10052, Vocabulaire des termes de traitement thermique des produits ferreux.
EN10204, Produits métalliques - Types de documents de contrôle
EN10233, Matériaux métalliques - Tubes - Épreuve d'aplatissement
EN10234, Matériaux métalliques - Épreuve de dilatation par dérive
EN10246-1, Épreuves non destructives des tubes en acier - Partie 1:Épreuves électromagnétiques automatiques de tubes ferromagnétiques en acier sans soudure et soudés (sauf soudés par arc submergé) pour vérifier la résistance hydraulique aux fuites
EN10246-3, Épreuves non destructives de tubes en acier - Partie 3: Épreuves automatiques de courant de tourbillon de tubes en acier sans soudure et soudés (sauf soudés par arc submergé) pour détecter les imperfections
Pour les appareils de traitement des eaux uséesÉpreuves non destructives de tubes en acier - Partie 5:Épreuves automatiques de fuite par transducteur magnétique périphérique complet de tubes ferromagnétiques en acier sans soudure et soudés (sauf soudés par arc submergé) pour la détection d'imperfections longitudinales
EN10246-7, Épreuves non destructives de tubes en acier - Qualification et compétence du personnel des niveaux 1 et 2.
EN ISO 377, Acier et produits sidérurgiques - Emplacement et préparation des échantillons et des éprouvettes pour les essais mécaniques (ISO 377:1997)
EN ISO 2566-1, Acier - Conversion des valeurs d'allongement - Partie 1: Aciers au carbone et à faible teneur en alliages (EN102566-1:1984)
EN 10168, Produits en fer et acier - Documents de contrôle - Informations et description de la liste
ENV10220, Tubes en acier sans couture et soudés - Dimensions et masses par unité de longueur
EN 10266, Tubes en acier, raccords et sections creuses structurelles - Définitions et symboles à utiliser dans les normes de produits
EN ISO 4287, Spécifications géométriques des produits (GPS) - Texture de surface: méthode de profilé - Termes, définition et paramètres de texture de surface (ISO 4287:1997)
-
