Tuyau en acier oméga sans soudure en acier au carbone 20# pour applications spéciales de tuyaux en acier pour chaudières
Détails de produit
Tuyau sans couture d'acier allié
,tubes en acier rectangulaire

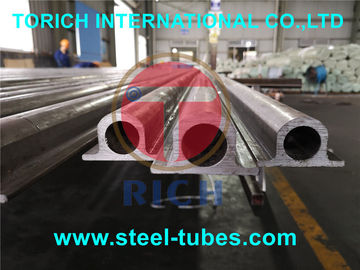

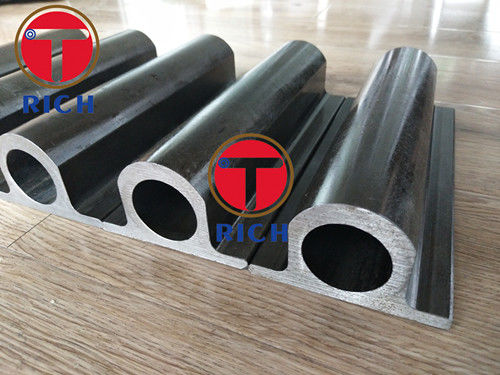

Les tubes oméga sans soudure en acier au carbone TORICH 20# sont des tubes sans soudure de forme personnalisée fabriqués par extrusion à chaud ou tréfilage à froid et par des procédés de formage de profil. Dotés d'une section transversale en forme d'Ω, ces tubes sont conçus pour des assemblages spécialisés de transfert de chaleur de chaudière nécessitant une géométrie de profil spécifique et une précision dimensionnelle. Le matériau de base de grade 20 est référencé à la norme GB/T 3087-2022 pour les applications de tubes de chaudière basse et moyenne pression. Les dimensions finales du profil et les exigences d'acceptation sont déterminées selon les dessins du client et les accords techniques.
| Article | Spécification |
|---|---|
| Matériau | Acier au carbone 20# (Grade 20) |
| Norme du matériau | GB/T 3087-2022 |
| Type de tube | Tube en acier spécial sans soudure |
| Forme de la section | Oméga (Ω) |
| Processus de fabrication | Extrusion à chaud / Tréfilage à froid / Formage de profil |
| Diamètre extérieur du flan de tube rond | 5–420 mm |
| Épaisseur de paroi | 0.5–50 mm |
| Longueur | 1–12 m, personnalisable |
| Tolérance du profil | Selon les dessins approuvés |
| Rectitude | Selon les spécifications du client |
| État de surface | Tel que formé, décapé ou huilé |
| Traitement thermique | Normalisation selon la norme de matériau applicable et la voie de fabrication |
| Inspection | Analyse chimique, essai de traction, inspection dimensionnelle et exigences NDT convenues |
| Lieu d'origine | Chine |
- Construction de tube sans soudure : Fabriqué sans cordon de soudure longitudinal, offrant une structure de tube continue adaptée aux applications liées à la pression lorsqu'elle est conçue et qualifiée en conséquence.
- Section transversale oméga personnalisée : Le profil peut être fabriqué selon les dessins du client, y compris la largeur totale, la hauteur, la largeur d'ouverture, le rayon d'angle et la distribution de l'épaisseur de paroi.
- Formage de profil contrôlé : L'extrusion à chaud ou le tréfilage à froid est sélectionné en fonction du matériau, de la géométrie de la section transversale et des exigences dimensionnelles. Des outillages dédiés aident à établir les dimensions de profil requises.
- Propriétés du matériau de grade 20 : Selon GB/T 3087-2022, le grade 20 a une résistance à la traction de 410–550 MPa, avec une limite d'élasticité minimale de 245 MPa pour une épaisseur de paroi jusqu'à 16 mm et de 235 MPa pour une épaisseur de paroi supérieure à 16 mm.
- Longueurs personnalisées : Disponible en longueurs jusqu'à 12 000 mm, sous réserve des dimensions du profil et de la faisabilité de fabrication.
Les dimensions du profil sont examinées avant la production, y compris la largeur totale, la hauteur, la largeur d'ouverture, le rayon d'angle et l'épaisseur de paroi. Ces dimensions critiques servent de références pour la fabrication et l'inspection dimensionnelle. L'inspection de la première pièce et l'approbation de l'échantillon peuvent être convenues avant la production en série.
La sélection du matériau est basée sur la conception de la chaudière spécifiée, la pression de fonctionnement, la température et la norme applicable. La composition chimique et les propriétés mécaniques sont vérifiées par rapport à la spécification du matériau convenue. Les certificats de matériau et la traçabilité du numéro de coulée peuvent être fournis selon les exigences de la commande.
La voie de formage, les dimensions des outils et les exigences d'inspection sont établies conformément au dessin technique approuvé. L'inspection dimensionnelle peut couvrir la géométrie du profil, la distribution de l'épaisseur de paroi et la rectitude. Des tests hydrostatiques ou des tests non destructifs supplémentaires peuvent être organisés si nécessaire et techniquement applicable.
| Région | Norme | Référence de grade / matériau | Application ou comparaison |
|---|---|---|---|
| Chine | GB/T 3087-2022 | 20# (Grade 20) | Tubes sans soudure pour chaudières basse et moyenne pression |
| USA | ASTM A210/A210M | Grade A-1 | Tubes sans soudure pour chaudières et surchauffeurs en acier au carbone moyen |
| USA | ASTM A106/A106M | Grade B | Tube en acier au carbone sans soudure pour service à haute température ; référence générale de tuyauterie |
| Europe | EN 10216-2 | P265GH (1.0425) | Tubes sans soudure pour usage sous pression avec propriétés à température élevée |
| Allemagne | DIN 17175 (Ancienne norme) | St 45.8 | Grade historique de tube de chaudière souvent référencé avec P265GH |
| Japon | JIS G3461 | STB410 | Tubes en acier au carbone pour chaudières et échangeurs de chaleur |
| Russie / CEI | GOST 33229-2015 | Grade 20 (GOST 1050) | Tubes sans soudure pour équipements de chaudières et d'échangeurs de chaleur |
L'ASTM A210 Grade A-1 est une référence pertinente pour les tubes de chaudière sans soudure, mais sa composition chimique et ses exigences mécaniques diffèrent du GB/T 3087 Grade 20.
L'ASTM A106 Grade B est destiné aux tuyauteries sans soudure à haute température, pas spécifiquement aux tubes de chaudière.
L'EN 10216-2 P265GH a une limite d'élasticité minimale spécifiée plus élevée que le GB/T 3087 Grade 20 dans les plages d'épaisseur de paroi correspondantes. Ce n'est pas un équivalent direct.
Le DIN 17175 St 45.8 est une désignation allemande historique. Sa relation avec le P265GH doit être vérifiée par rapport au certificat de matériau et à l'édition de la norme applicables.
Le JIS G3461 STB410 a des applications similaires de tubes de chaudière, mais sa composition chimique et ses exigences d'allongement diffèrent.
Le GOST 33229-2015 spécifie l'acier de grade 20 selon GOST 1050 et couvre les tubes sans soudure pour chaudières et échangeurs de chaleur pour des pressions jusqu'à 6,4 MPa et des températures jusqu'à 400°C.
Ces grades sont des références comparatives, pas des substitutions automatiques de matériaux. L'équivalence finale doit être confirmée par la composition chimique, les propriétés mécaniques, l'état de livraison et les exigences de conception.
- GB/T 3087-2022 : Tubes et tuyaux en acier sans soudure pour chaudières basse et moyenne pression.
- ASTM A210/A210M : Tubes sans soudure en acier au carbone moyen pour chaudières et surchauffeurs.
- EN 10216-2 : Tubes en acier sans soudure pour usage sous pression avec propriétés à température élevée.
- JIS G3461 : Tubes en acier au carbone pour chaudières et échangeurs de chaleur.
- GOST 33229-2015 : Tubes en acier sans soudure pour équipements de chaudières et d'échangeurs de chaleur.
Les normes ci-dessus établissent les exigences de matériaux et de produits pour leurs catégories de tubes respectives. Les dimensions finales du profil Oméga et les critères d'acceptation doivent être convenus séparément par le biais de dessins techniques et de spécifications d'achat.
Des tubes en acier sans soudure en forme d'oméga peuvent être fabriqués pour des assemblages de panneaux de membrane de chaudière où un profil de section transversale personnalisé est requis. La géométrie du profil, l'épaisseur de paroi et les dimensions de connexion sont déterminées selon la conception du panneau de chaudière et les dessins d'ingénierie approuvés.
Composition chimique de cinq grades représentatifs de tubes de chaudière en acier au carbone (en % massique).
| Élément | GB/T 3087 Grade 20 | ASTM A210 Grade A-1 | EN 10216-2 P265GH | JIS G3461 STB410 | GOST 33229 Grade 20 |
|---|---|---|---|---|---|
| C | 0.17–0.23 | ≤0.27 | ≤0.20 | ≤0.32 | 0.17–0.24 |
| Si | 0.17–0.37 | ≥0.10 | ≤0.40 | ≤0.35 | 0.17–0.37 |
| Mn | 0.35–0.65 | ≥0.93 | ≤1.40 | 0.30–0.80 | 0.35–0.65 |
| P | ≤0.025 | ≤0.035 | ≤0.025 | ≤0.035 | ≤0.030 |
| S | ≤0.020 | ≤0.035 | ≤0.010 | ≤0.035 | ≤0.035 |
| Cr | ≤0.25 | -- | ≤0.30 | -- | ≤0.25 |
| Mo | -- | -- | ≤0.08 | -- | -- |
| Ni | ≤0.30 | -- | ≤0.30 | -- | ≤0.30 |
| Cu | ≤0.20 | -- | ≤0.30 | -- | ≤0.30 |
Les éléments supplémentaires spécifiés pour P265GH comprennent Al total ≥0,020 %, Nb ≤0,02 %, V ≤0,02 % et Ti ≤0,04 %.
Toutes les valeurs sont en pourcentage massique.
Un tiret indique qu'aucune limite spécifique au grade correspondant n'est indiquée dans le tableau de composition référencé ; cela ne signifie pas un contenu nul.
GOST 33229-2015 autorise des limites de phosphore et de soufre plus basses sur demande de l'acheteur.
L'analyse de coulée réelle et l'analyse du produit doivent suivre la norme applicable.
| Grade | Norme | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) |
|---|---|---|---|---|
| 20 | GB/T 3087-2022 | 410–550 | ≥245 (S≤16 mm) ; ≥235 (S>16 mm) | ≥20 |
| A-1 | ASTM A210/A210M | ≥415 | ≥255 | ≥30 |
| P265GH | EN 10216-2 | 410–570 | ≥265 (T≤16 mm) ; ≥255 (16| ≥23 longitudinal ; ≥21 transversal | |
| STB410 | JIS G3461 | ≥410 | ≥255 | ≥17–25, selon le diamètre extérieur du tube |
| 20 | GOST 33229-2015 | 410–590 | ≥245 | ≥21 |
S et T représentent l'épaisseur de paroi en millimètres.
Les exigences d'allongement dépendent des dimensions de l'éprouvette et de la direction de l'essai selon la norme pertinente.
Les propriétés mécaniques doivent être évaluées conformément à l'état de livraison et à l'épaisseur de paroi applicables.
Les cinq grades sont des références comparatives et ne sont pas interchangeables.
| Article | Détails |
|---|---|
| Emballage | En paquets ou selon les exigences du client |
| Quantité minimale de commande | 5 MT |
| Conditions de livraison | FOB Shanghai |
| Conditions de paiement | T/T, paiement d'avance de 30 % ; solde contre copie du connaissement |
| Délai de livraison | 25–40 jours après réception du paiement d'avance, sous réserve de confirmation de la commande |
R : Fabricant ; nous pouvons également faire du commerce.
R : Généralement, c'est 10–15 jours si les marchandises sont en stock, ou 30–40 jours si les marchandises ne sont pas en stock. Cela dépend de la quantité.
R : Oui, nous pouvons offrir l'échantillon gratuitement, mais les frais de transport sont à la charge de l'acheteur.
R : Paiement ≤ 2000 USD : 100 % à l'avance. Paiement ≥ 2000 USD : 30 % T/T à l'avance, solde avant expédition. Si vous avez d'autres questions, n'hésitez pas à nous contacter.
-
