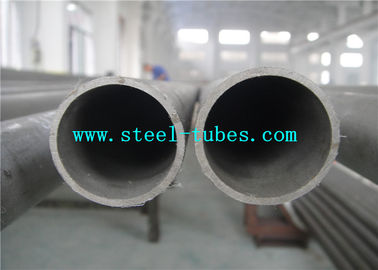

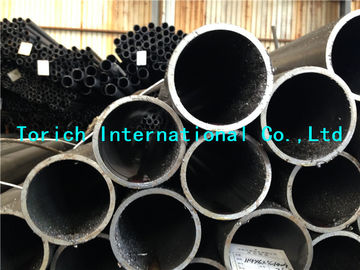

Tube de chaudière en acier d'ASTM A672 pour le service à haute pression

Tubes en acier pour échangeur de chaleur à chaudière à haute pression ASTM A672

Plage de taille

OD ≥ 400 mm

WT≤75 mm

Spécification de la plaque

Les tests

Épreuves de tension, épreuves de pliage soudé à guidage transversal, épreuves de pression

Documents faisant référence

Normes ASTM:

A20/A20M Spécification relative aux prescriptions générales relatives aux plaques d'acier destinées aux récipients sous pression

A370 Méthodes d'essai et définitions pour l'essai mécanique des produits en acier

A435/A435M Spécification pour l'examen par ultrasons à faisceau droit des plaques d'acier

A530/A530M Spécification relative aux exigences générales relatives aux tuyaux spécialisés en acier au carbone et en alliage

A5771A577M Spécification pour l'examen par ultrasons du faisceau d'angle des plaques d'acier

A578/A578M Spécification pour l'examen par ultrasons à faisceau droit de tôles en acier laminé pour applications spéciales

E109 Méthode d'inspection des particules magnétiques en poudre sèche; remplacée par E 709 (retirée en 1981) (4)

E138 Méthode d'inspection des particules magnétiques humides; remplacée par E 709 (retirée en 1981) (4)

E110 Méthode d'essai pour la dureté de l'indentation des métaux Matériaux utilisés par des testeurs de dureté portables

E165 Pratique pour l'examen du pénétrant liquide dans l'industrie générale

E709 Guide pour les essais de particules magnétiques

2.1.1 Spécifications des tôles d'acier (tableau 1)

A204/A204M Spécification pour les plaques de récipients sous pression, acier allié, molybdène

A285/A285M Spécification pour les plaques de récipients sous pression, acier au carbone, résistance à la traction faible et moyenne

A299/A299M Spécification pour les plaques de récipients sous pression, acier au carbone, silicium au manganèse

A302/A302M Spécification pour les plaques de récipients sous pression, acier allié, manganèse-molybdène et manganèse-molybdène-nickel

A515/A515M Spécification pour les plaques de récipients sous pression, en acier au carbone, destinées à un fonctionnement à température intermédiaire et à température élevée

A516/A516M Spécification pour les plaques de récipients sous pression, en acier au carbone, destinées au fonctionnement à température modérée et basse

A533/A533M Spécification pour les plaques de récipients sous pression, acier allié, éteint et trempé, manganèse-molybdène et manganèse-molybdène-nickel

A537/A537M Spécification pour les plaques de récipients sous pression, acier au silicium au carbone-manganèse traité thermiquement

Exigences complémentaires

1.Épreuves de tension et de flexion

2.Épreuve Charpy V-Notch (pour les tuyaux dont l'épaisseur nominale de paroi est inférieure ou égale à 13 mm)

3.Test de dureté

4.Analyse du produit

5.Métallographie

6.Examen des particules magnétiques des métaux communs

7.Examen des particules magnétiques du métal soudé

8.Examen des métaux communs par pénétrant liquide

9.Examen du pénétrant liquide du métal soudé

10.Examen par ultrasons à faisceau droit de plaque plate-UT1

11.Examen par ultrasons à faisceau droit de plaque plate-UT2

12.Examen ultrasonique par faisceau d'angle (plaque de moins de 50 mm d'épaisseur) - UT3
