Tubes recuits par SA178a d'échangeur de chaleur d'ASTM A178 ERW
ContPerson : Richard SHEN
Numéro de téléphone : +86-13736164628
WhatsApp : +8613736164628
Quantité de commande min : | 1tons | Prix : | Negotiation |
---|---|---|---|
Détails d'emballage : | Dans des boîtes en bois | Délai de livraison : | 10-30days |
Conditions de paiement : | L/C, T/T | Capacité d'approvisionnement : | 5000 tonnes par an |
Lieu d'origine: | LA CHINE | Nom de marque: | Torich |
---|---|---|---|
Certification: | ISO | Numéro de modèle: | SA213 |
Détail Infomation |
|||
Matériel basé de tubes: | ASTM A213 304 316 | norme: | ASTM |
---|---|---|---|
aileron: | Al | Application: | Échangeur de chaleur |
Alliage ou pas: | Non allié | Secondaire ou pas: | Non-secondaire |
Surligner: | tuyauterie à ailettes d'acier inoxydable de l'astm a213,tuyauterie à ailettes de l'acier inoxydable 304,tuyauterie à ailettes de l'acier inoxydable 316 |
Description de produit

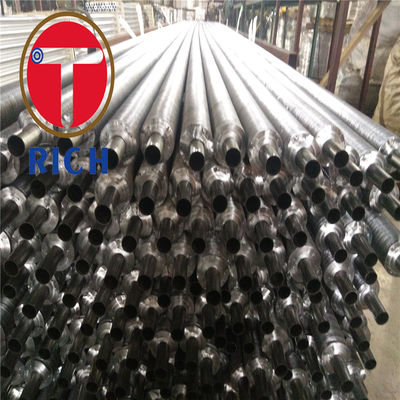

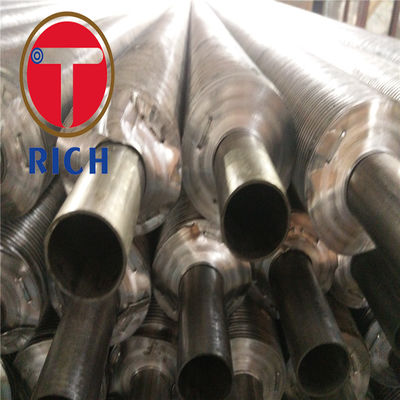

Tuyauterie à ailettes à ailettes d'acier inoxydable d'échangeur de chaleur de tuyau de refroidisseur d'air de tube d'aileron de connecteur de tube d'aileron 316 d'ASTM A213 304
Des tubes à ailettes sont utilisés dans les applications impliquant le transfert de la chaleur à partir d'un fluide chaud à un fluide plus froid par un mur de tube. Le taux auquel un tel transfert de chaleur peut se produire dépend de trois facteurs : (1) la différence de la température entre les deux fluides ; (2) le coefficient de transmission de chaleur entre chacun des fluides et le mur de tube ; et (3) la superficie à laquelle chaque fluide est exposé. Dans le cas de l'les tubes (unfinned) nus, où la superficie extérieure n'est pas sensiblement plus grande que la superficie intérieure, le fluide avec le coefficient de transfert le plus à basse température dicteront le taux de transfert de chaleur global. Quand le coefficient de transmission de chaleur du fluide à l'intérieur du tube est plusieurs fois plus grand que celui du fluide en dehors du tube (cuisez par exemple l'intérieur et l'extérieur à la vapeur d'huile), le taux de transfert de chaleur global peut être considérablement amélioré en augmentant la surface extérieure du tube. En termes mathématiques, le produit du coefficient de transmission de chaleur pour le fluide extérieur multiplié par la superficie extérieure est fait pour assortir plus étroitement le produit du coefficient de transmission de chaleur liquide intérieur multiplié par la superficie intérieure.
Matériel bas de tube : SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
Matériel d'aileron : CS ; FPM67fins X 1,5 millimètres THK X 75 millimètres W X 160 millimètres H
Processus de fabrication :
Il adopte la technologie en spirale de soudure à haute fréquence, la technologie nationale de brevet avec les alimentations d'énergie à haute fréquence comme source de chaleur pour chauffer la bande en acier, tuyau d'acier en même temps, être soudé ensemble
Matériel : Acier, acier au carbone, etc.
Tube nu OD : lancement d'aileron de 25-63mm : taille d'aileron de 8-30mm : <200mm Fin="" Thick:="" 1="">
Nom | Tube bas (OD) millimètre |
Lancement d'aileron (millimètre) |
longueur (m) |
|||
Minute | Maximum | Minute | Maximum | Minute | Maximum | |
Tube d'aileron en aluminium expulsé | 12,7 | 51 | 2,1 | 10 | 0,5 | 20 |
Tube d'aileron en aluminium de L/LL/KL | 19 | 51 | 2,1 | 3,2 | 0,5 | 15 |
Tube d'aileron en aluminium incorporé | 19 | 42 | 2,3 | 3,2 | 0,5 | 15 |
Bas tube d'aileron | 12,7 | 32 | 0,8 | 2 | 0,5 | 20 |
Tube d'aileron en spirale | 12,7 | 70 | 0,5 | 20 | ||
Tube d'aileron en spirale d'à haute fréquence d'ERW | 16 | 219 | 3 | 25 | 0,5 | 28 |
Tube d'aileron dentelé par spirale d'à haute fréquence d'ERW | 16 | 219 | 3 | 25 | 0,5 | 28 |
Largeur dentelée (millimètres) 10 min~26 maximum |
Profondeur dentelée (millimètres) 4 min~16 maximum |
|||||
ERW a clouté le tube | 89 | 200 | 16 | 50 | 2 | 15 |
Tube d'aileron de C.C ERW H/HH | 25 | 51 | 9 | 25 | 1 | 15 |
Ailerons de H/HH | Longueur (millimètres) 60 min-150 maximum |
Épaisseur (millimètres) 1,5 min~4 maximum |
Largeur (millimètres) 30 min~50 maximum |
Applications
Les exemples typiques des applications où des tubes à ailettes sont utilisés incluent ce qui suit :
