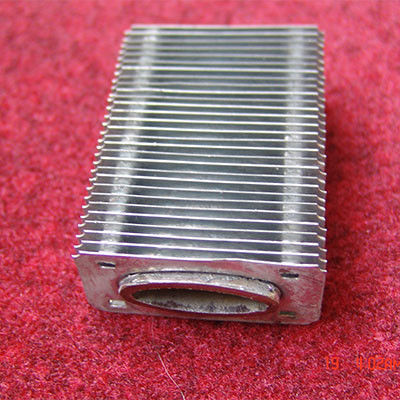

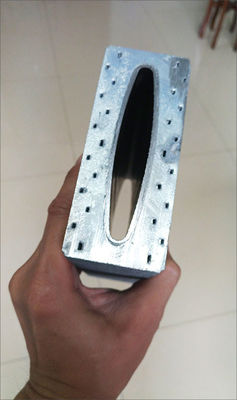

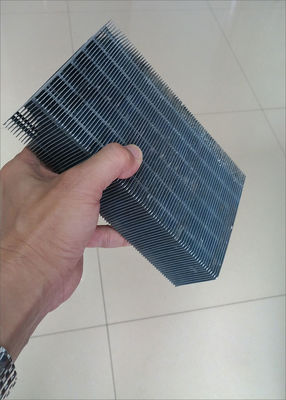

Type elliptique tubes à ailettes hélicoïdaux plats d'échangeur de chaleur de 2mm

Tubes à nageoires type elliptique tube plat échangeur de chaleur tube à nageoires hélicoïdales
Le tube à nageoires elliptiques [1] est un élément d'échange thermique composé d'un tube elliptique de base et de nageoires extérieures.Tubes à nageoires elliptiquesIl est possible d'utiliser des tubes à nageoires elliptiques rondes, des tubes à nageoires elliptiques spirales, des tubes à nageoires elliptiques en forme de H, etc.Les tubes à nageoires ovales font l'objet d'attention en raison de leurs performances supérieures aux tubes à nageoires arrondiesÀ l'heure actuelle, les tubes à nageoires elliptiques sont largement utilisés dans des domaines industriels tels que l'éthylène et le raffinage du pétrole.Le tube à nageoires elliptiques est utilisé comme élément d'échange thermique à haut rendement dans les équipements d'échange thermiqueLa faible résistance de débit à l'extérieur du tube et l'efficacité élevée de l'échangeur de chaleur rendent l'équipement d'échangeur de chaleur compact, léger, efficace et miniaturisé.Bien que de nombreux résultats aient été obtenus dans leurs recherches, il reste encore beaucoup de travail de recherche à faire.

Longueur du tube:Par client

Dimension de la section transversale du tube:36 x 14 (mm x mm)

Épaisseur de paroi du tube:2 mm

Section transversale du tube à nageoiresDimension: 55 x 26 (mm x mm)

Épaisseur de base de la nageoire:0.3 mm

Le niveau de la nageoire: 2,4 mm (416 Fin/m)

Matériau du tube:10 # (Tubes chinoises)

Matériau des nageoires:Le SPCC

Caractéristique:

(1) Comparés aux tubes à nageoires rondes, les tubes à nageoires elliptiques sont plus faciles à compacter, ce qui réduit le volume global de l'ensemble de l'échangeur de chaleur, réduisant ainsi l'empreinte.
(2) En raison des caractéristiques de forme du tube à nageoires elliptiques, la résistance du côté de l'air est faible et le coefficient de transfert de chaleur entre les fluides est augmenté;la résistance thermique dans le tube est relativement faible, ce qui augmente le transfert de chaleur du fluide dans le tube.
(3) La surface de transfert de chaleur d'un tube à nageoires elliptiques est plus grande que celle d'un tube rond ayant la même surface de section transversale.Cela est dû au fait que la périphérie de transfert de chaleur du tube elliptique est relativement longue sous la même surface de section transversale.
(4) Le tube à nageoires elliptiques le plus couramment utilisé est une nageoire en acier rectangulaire, qui présente une grande résistance, et le tube de base ne convient pas au gel et à la fissuration en hiver et a une longue durée de vie.
(5) Comme le tube à nageoires elliptiques peut être disposé plus compactement, la rangée de tubes avant a un impact plus important sur la rangée arrière.L'espacement des ailerons de la rangée arrière des tubes peut être augmenté pour réduire la résistance de débit à l'extérieur du tube, mais le nombre de rangées de tubes ne doit pas être trop grand. .

Tubes à nageoires type elliptique tube plat échangeur de chaleur tube à nageoires hélicoïdales
