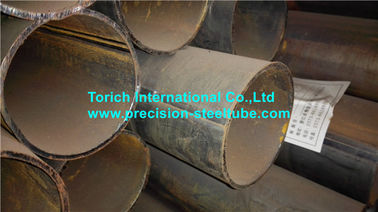

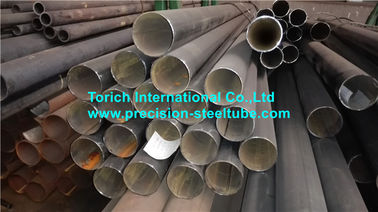

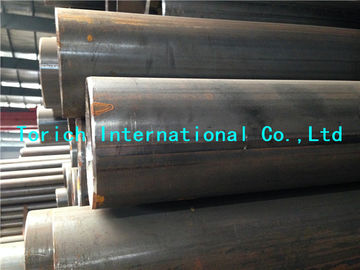

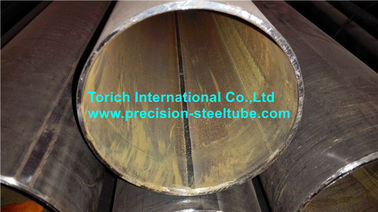

BS6323-7 SAW4, tuyaux soudés longitudinaux sans couture de l'arc SAW5 submergé
Détails de produit
soudés en acier
,Tube en acier soudé de résistance électrique
Norme: BS6323-7 Tubes en acier sans soudure et soudés à des fins mécaniques et d'ingénierie générale pour automobiles
Partie 7: Exigences spécifiques pour les tubes en acier soudés par arc submergé
Applications: pour l'industrie automobile / pour l'usage des machines / à des fins mécaniques et de génie général
Plage de tailleJe suis désolé. Je suis désolé.6.3-50 mm L:max 12000 mm
Méthode de fabrication:
Les tubes sont fabriqués par soudage longitudinal à l'aide d'une plaque d'acier préformée ou d'un scelp par un procédé de soudage automatique par arc submergé
Conditions de livraison:
Les tubes sont fournis dans les conditions suivantes:
a) soudés
b) à haute température
c) Dimension au froid
| Compositions chimiques et propriétés mécaniques | ||||||||
| Nom | Compositions chimiques (analyse à la cuillère) | Propriétés mécaniques | ||||||
| C | Je sais. | Nom de l'entreprise | P | S | Ré | Rm | Une | |
| - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | Min. | Min. | Min. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| Pour les appareils électroniques | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| Le SAU 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, Par exemple, les éléments de raffinage de grains de la norme BS 5135.a peuvent être ajoutés à cette catégorie au choix du fabricant. | ||||||||
| Dimensions des tubes en acier soudés par arc submergé | ||||||
| Diamètre extérieur | Épaisseurs | |||||
| Épaisseur minimale | Épaisseurs couramment utilisées | Épaisseur maximale | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| NOTE Les autres diamètres et épaisseurs extérieurs sont disponibles par accord entre l'acheteur et le fabricant.Pour les propriétés de section, y compris la masse par unité de longueur, voir l'appendice B de la norme BS 6323-1:1982 | ||||||
Note: une qualité d'acier spéciale est également disponible, selon la demande du client.
Tests effectués
Essais de flexion (bandes)
Le diamètre de la barre est égal à la taille multipliée par l'épaisseur des éprouvettes.
La pièce d'essai ne doit présenter aucune fissure ou défaut significatif. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
Dans les cas limitatifs, des essais supplémentaires sont effectués sur des éprouvettes de la même soudure adjacente à l'éprouvette d'origine.
Les publications auxquelles se réfèrent:
BS3601,Pièces en acier à pression: acier au carbone ayant des propriétés de température ambiante spécifiées
BS 3602,Spécifications pour les tubes et tuyaux en acier à pression: acier au carbone et au manganèse au carbone ayant des propriétés spécifiques à haute température.
BS 3603Spécification pour les tuyaux en acier à pression: acier au carbone et allié aux propriétés de basse température spécifiées
BS3604,Spécification pour les tuyaux en acier à pression: acier allié ferritique ayant des propriétés de température élevée spécifiées.
BS3605Pièces en acier inoxydable austenitique et tubes en acier pour pression, sans couture et soudés
BS4360, Spécification pour les aciers structurels soudables
BS4848, Profiles en acier à structure laminées à chaud
BS4848-2,Parties creuses
BS5135Soudage à l'arc métallique des aciers au carbone et au manganèse au carbone
BS6323, Spécification pour les tubes en acier sans soudure et soudés destinés à l'automobile, à la mécanique et au génie général
BS6323-1, Exigences générales
-
