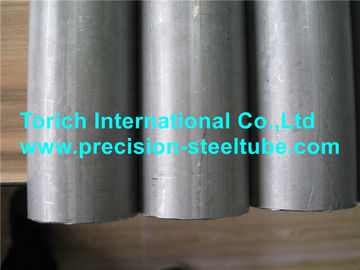

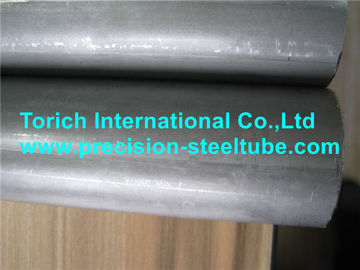

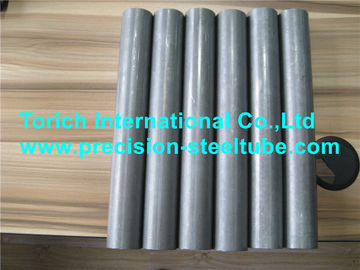

Dessiné au-dessus du tube sans couture étiré à froid en acier du tube SAE J525 ERW de mandrin recuit
Détails de produit
Dessiné au-dessus du tube d'acier de mandrin
,dessiné au-dessus de la tuyauterie d'acier de mandrin
Tubes en acier à mandrin tirés sur SAE J525 ERW Tubes sans soudure tirés à froid recuit
Détail rapide:
SAE J525 Tubes en acier à faible teneur en carbone soudés à froid pour le pliage et la brûlure
Variété de taille:O.D.:30-350mm W.T:1-15mm L: 12000mm ou coupé en pièces courtes selon la longueur spécifiée
Applications:pour le pliage et le repassage, pièces automobiles
Fabrication:
Les tubes sont fabriqués à partir d'acier plat laminé en forme tubulaire, dont les bords sont reliés et fusionnés par soudage à résistance électrique.les tubes sont normalisés et soumis à une opération de tirage à froid qui doit entraîner une réduction minimale de 15% des dimensions de la section transversale, dont 8% consistent en une réduction de l'épaisseur de la paroi.les tubes doivent être normalisés par une méthode contrôlée dans l'atmosphère pour produire un produit fini répondant à toutes les exigences de la SAJ525.
Dimensions et tolérances:
Les tolérances applicables au diamètre extérieur et au diamètre intérieur du tube sont indiquées au tableau 1.
Les tolérances applicables à l'épaisseur des parois des tubes sont indiquées au tableau 2
Les tolérances dimensionnelles ne peuvent s'appliquer qu'à deux des trois dimensions des tubes (OD, ID ou paroi)
Sauf accord contraire entre le client et nous, les tolérances dimensionnelles s'appliquent aux dimensions du tube OD et des parois.
| Tableau 1 - Tolérance du diamètre extérieur des tubes | |||||||
| Tubes nominales Surdose en mm | La tolérance OD ± mm | La tolérance Identifiant ± mm | |||||
| Jusqu'à 9 heures.50 | 0.05 | 0.05 | |||||
| Plus de 9,50 à 15,88 inclus | 0.06 | 0.06 | |||||
| Plus de 15,88 à 50,80 inclus | 0.08 | 0.08 | |||||
| Plus de 50,8 à 63,50 inclus | 0.10 | 0.10 | |||||
| Plus de 63,50 à 76,20 inclusive | 0.13 | 0.13 | |||||
| Plus de 76,20 à 100,00 inclus | 0.15 | 0.15 | |||||
| La tolérance WT ne doit pas dépasser 10%. | |||||||
| Tableau 2 - Tolérance à l'épaisseur des parois des tubes | |||||||
| Nominale Épaisseur de paroi | D.O. nominale À travers 22 mm ± mm | D.O. nominale 22 à 48 mm ± mm | D.O. nominale 48 à 100 mm ± mm | ||||
| 0.89 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.05 | ||||
| 1.00 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.08 | ||||
| 1.25 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.08 | ||||
| 1.50 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.08 | ||||
| 1.65 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.08 | ||||
| 2.00 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.08 | ||||
| 2.11 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.08 | ||||
| 2.410 | 0.05/0. Je vous en prie.05 | 0.05/0. Je vous en prie.08 | 0.08/0. Je vous en prie.08 | ||||
| 2.500 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.10 | 0.08/0. Je vous en prie.08 | ||||
| 2.770 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.10 | 0.08/0. Je vous en prie.08 | ||||
| 3.000 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.10 | 0.08/0. Je vous en prie.08 | ||||
| 3.050 | 0.05/0. Je vous en prie.08 | 0.05/0. Je vous en prie.10 | 0.08/0. Je vous en prie.08 | ||||
| 3.40 | - | 0.05/0. Je vous en prie.10 | 0.08/0. Je vous en prie.08 | ||||
| 3.75 | - | 0.05/0. Je vous en prie.10 | 0.08/0. Je vous en prie.08 | ||||
| 4.00 | - | 0.08/0. Je vous en prie.10 | 0.08/0. Je vous en prie.10 | ||||
| 4.19 | - | 0.08/0. Je vous en prie.10 | 0.08/0. Je vous en prie.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0. Je vous en prie.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Tableau 2 - Exigences chimiques | |||||||
| Élément | % | ||||||
| Carbone | 0.06 à 0.18 | ||||||
| Déchets de métaux | 0.30 contre 0.60 | ||||||
| Phosphpris | 0.040 au maximum | ||||||
| Soufre | 0.050 maximum | ||||||
| Tableau 3 - Propriétés mécaniques | |||||||
| Propriétés | Valeur | ||||||
| Force de rendement, min. | 170 MPa | ||||||
| La force suprême. | 310 MPa | ||||||
| L'allongement en 50 mm, min | 35% | ||||||
| Dureté (Rockwell B), max. | 65.00 | ||||||
-
