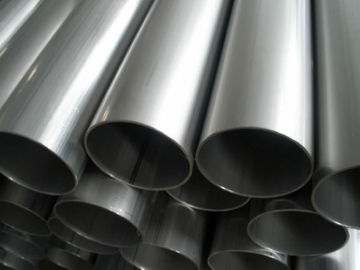

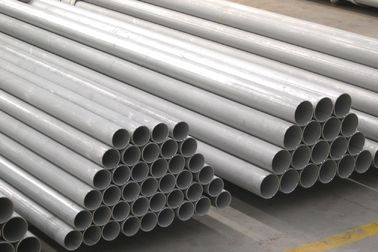

Tube austénitique soudé d'acier inoxydable pour les chauffe-eau tubulaires d'alimentation
Détails de produit
tube de rondes en acier inoxydable
,tube d'acier inoxydable de grand diamètre
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon.Tubes de chauffage en acier inoxydable austénitique soudés
Variété de taille:
O.D.: 4,0-230 mm W.T.:1-30 mm L: selon les exigences du client
Matériel et fabrication:
Les tubes sont fabriqués à partir d'acier laminé plat par soudage automatique.
Après soudage et avant traitement thermique final, les tubes sont tirés à froid ou laminés à froid
Les tubes sont prêts à être pliés en U après recuit, selon le dessin et la conception du client.
Condition de la surface:
Les tubes sont décapés dans de l'acide nitrique et de l'acide fluorhydrique.
Le recuit est brillant.
Exigence mécanique
| Grade: | TP304 | TP304L | TP304LN | TP316 | TP316L | Le nombre d'heures de travail | Le nombre d'heures de travail | Le TPXM-29 | TP304N |
| N.U.S. | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 Les produits de base | S31653 Les produits de base | Résultats de l'enquête | S30451 |
| C, au maximum | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, max | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5 à 14.5 | 2.00 |
| P, au maximum | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, au maximum | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Oui, au maximum. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Je ne sais pas | 18.0 à 20.0 | 18.0 à 20.0 | 18.0 à 20.0 | 16.0 à 18.0 | 16.0 à 18.0 | 16.0 à 18.0 | 16.0 à 18.0 | 17.0 à 19.0 | 18.0 à 20.0 |
| Cr | 8.0 à 11.0 | 8.0 à 13.0 | 8.0 à 12.0 | 11.0 à 14.0 | 10.0 à 14.0 | 11.0 à 14.0 | 11.0 à 14.0 | 2.3-3.7 | 8.0 à 18.0 |
| Je vous en prie. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | 2.00 à 3.00 | 2.00 à 3.00 | 2.00 à 3.00 | 2.00 à 3.00 | - Je ne sais pas. | - Je ne sais pas. |
| Nitrogen | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| D'autres métaux | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
|
|
|
|
| Grade: | TP316N | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| N.U.S. | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, au maximum | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, max | 2.00 | 2.00 | 2.00 | 1.00 | 2.0 à 4.0 |
| P, au maximum | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, au maximum | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Oui, au maximum. | 4.8 à 6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Je ne sais pas | 9.58.0 | 20.0 à 22.0 | 24.0 à 26.0 | 19.5 à 20.5 | 21.0 à 23.0 |
| Cr | 19.0 à 22.0 | 23.5 à 25.5 | 19.0 à 21.0 | 17.5 à 18.5 | 24.0 à 25.0 |
| Je vous en prie. | 0.30 à 1.50 | 6.0 à 7.0 | 6.0 à 7.0 | 6.0 à 6.5 | 7.0 à 8.0 |
| Nitrogen | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | 0.45 à 0.55 |
| D'autres métaux | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | 0.30 à 0.60 |
Exigences en matière de traction
| Grade et UNS | Résistance à la traction Min ksi [Mpa] | Résistance au rendement Min ksi [Mpa] | L'allongement en 2 pouces ou 50 mm min % | ||||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | ||||||
| Pour les appareils à combustion S30403, S31603 et autres | 70 [485] | 25 [175] | 35 | ||||||
| Le XM-29 Résultats de l'enquête | 100 [690] | 55 [380] | 35 | ||||||
| Pour l'utilisation dans les machines de traitement de l'air S30451, S31651 | 80 [550] | 35 [240] | 20 | ||||||
| Pour les appareils à combustion S30453, S31653 Pour les produits de base | 75 [515] | 30 [205] | 35 | ||||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | ||||||
| N08367 t>0.187 | 95 [655] | 45 [310] | 30 | ||||||
| N08926 | 94 [650] | 45 [310] | 35 | ||||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | ||||||
| S21254 t> 0.187 | 95 [655] | 45 [310] | 35 | ||||||
| S32654 | 120 [825] | 65 [450] | 40 | ||||||
Variations de dimensions admissibles
| Groupe | Taille | Permissible | Permissible dansWT, en % | PermissibleVariations dansLongueur de coupe, | |
| 1 | Jusqu'à 1/2 (à l'exclusion des produits du noix de coco) | Le nombre de points de contrôle doit être supérieur ou égal à: | ± 15 | 1/8 [1] | 0 |
| 2 | 1/2 à 1 1/2 (excl. | Le nombre de points de contrôle doit être supérieur ou égal à: | ± 10 | 1/8 [1] | 0 |
| 3 | 1 1/2 à 3 1/2 (excl. 38,1 à 88,9) | Pour les véhicules à moteur à combustion | ± 10 | 3/16[5] | 0 |
| 4 | De 3 1/2 à 5 1/2 (excl. | Pour les véhicules à moteur à combustion | ± 10 | 3/16[5] | 0 |
| 5 | 5 1/2 à 5 1/2 (excl. | Pour les véhicules à moteur électrique | ± 10 | 3/16[5] | 0 |
Documents de référence:
Normes ASTM
ASTM A262 Pratiques de détection de la sensibilité à l'attaque intergranulaire dans les aciers inoxydables austénitiques
ASTM A480 / A480 M Spécification des prescriptions générales pour les produits en acier inoxydable plat laminés et les produits en acier inoxydable laminés à chaud
Plaque d'acier résistante, feuille et bande,
ASTM A941 Terminologie relative à l'acier, à l'acier inoxydable, aux alliages apparentés et aux ferroalliages.
ASTM A1016/ A1016 M Spécification relative aux exigences générales relatives à l'acier allié ferritique, allié austénitique
Des aciers et des tubes en acier inoxydable.
ASTM E527 Pratique de numérotation des métaux et alliages dans le système de numérotation unifié (UNS)
SAE J1086 Pratique de numérotation des métaux et alliages (UNS)
-
