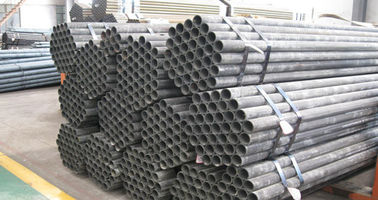

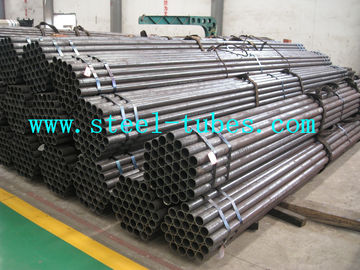

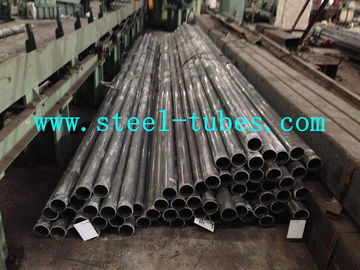

Tubes en acier soudés BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 de résistance électrique
Détails de produit
soudés en acier
,tuyauterie d'acier de soudure
BS6323-5 Tubes en acier soudés à résistance électrique
Norme: BS6323-5 Tubes en acier sans soudure et soudés pour automobile, mécanique et génie général
Partie 5: Exigences spécifiques pour les tubes en acier soudés par résistance électrique (y compris par induction)
Grade d'acier:Les résultats de l'enquête sont les suivants:
Applications:pour l'industrie automobile / pour l'utilisation des machines / à des fins d'ingénierie mécanique et générale
Variété de taille:Le débit maximal est de 6 à 350 mm W.T.
Grade d'acier et composition chimique:
| Conception | Compositions chimiques (analyse à la cuillère) | Propriétés mécaniques | |||||||||||||
| C | Je sais. | Nom de l'entreprise | P | S | KM (en soudage) | GMK et GZF (réchauffés) | MNC et NZF(normalisé) | ||||||||
| - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | - Je ne peux pas. | Ré | Rm | Une | Une | Ré | Rm | Une | Ré | Rm | Une | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ÉVR 1 | 0.13 | Je suis désolé. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ÉVR 2 | 0.16 | Je suis désolé. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ÉVR 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ÉVR 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ÉVR 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | Je suis désolé. | Je suis désolé. | 340 | 490 | 20 |
| Diamètre | La tolérance | |||
| 1 | 2 | 3 | ||
| C' est terminé. | Jusqu'à et y compris | Condition KM D/a | Condition GKM, GZF,NKM, NZF 20| | |
| ≤ 40 GKM,GZF, | ||||
| NQM, condition FNZ≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 110 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 130 |
| 170 | ± 0,75% de l'extérieur | ± 1% du diamètre extérieur | ± 1,5% du diamètre extérieur | |
| diamètre | ||||
Note: une qualité d'acier spéciale est également disponible, selon la demande du client.
-
