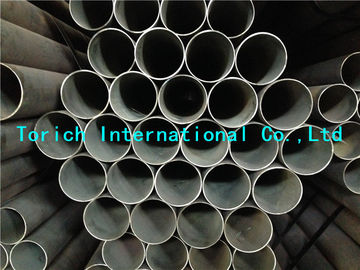

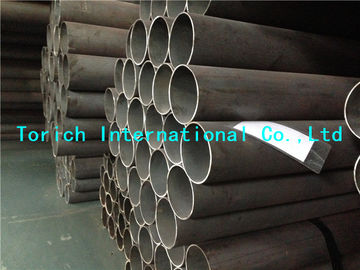

Tubes en acier soudés de finition chauds pour l'automobile BS6323-2 HFW2 HFW3 HFW4 HFW5
Détails de produit
tuyauterie d'acier de soudure
,Tube en acier soudé de résistance électrique
BS6323-2 Tubes d'acier soudés à chaud pour automobile
Norme: BS6323-2Tubes en acier sans soudure et soudés, destinées à l'automobile, à la mécanique ou à la génie générale
Deuxième partie:Exigences spécifiques pour les tubes en acier soudés à chaud
Applications:pour l'industrie automobile / pour l'utilisation des machines / à des fins de génie mécanique et général
Variété de taille:Le débit maximal est de 6 à 350 mm W.T.
Méthode de fabrication:
Les tubes sont fabriqués à partir de bandes plates laminées avec soudage longitudinal par voie maritime par un procédé continu sans ajout de métal de remplissage, et doivent être finis à chaud.
Conditions de livraison:
Les tubes sont fournis à chaud.
| Conception | Compositions chimiques (analyse à la cuillère) | Les appareils électroménagers | ||||||
| Cmax. | Je suis Simax. | Le Mnmax. | Le Pmax. | Je suis à l'extrême. | - Je vous en prie. | Je vous en prie. | Je vous en prie. | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Le soudage des tubes de ces catégories ne nécessite pas de techniques spéciales, mais Il convient de veiller à ce que le soudage soit effectué conformément aux les directives données dans la norme britannique appropriée pour le soudage, par exemple BS 5135. a) Si l'acier à carreaux ou semi-tué est utilisé pour la catégorie 2, la teneur en carbone peut être augmenté à 0,19% et, si elle est utilisée pour le grade 3, à 0,23%. peuvent être ajoutés à cette catégorie au choix du fabricant. | ||||||||
| Dimensions des tubes en acier soudés à chaud | ||||||
| À l'extérieur | Désignation HFW 2 et 3 | Désignation HFW 4 et 5 | ||||
| Épaisseurs | Épaisseurs | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| NOTE Pour les propriétés de section, y compris la masse par unité de longueur, voir l'appendice B de la norme BS 6323-1:1982 | ||||||
Les tests
Essai d'aplatissement
Épreuve de flexion (tube entier)
| Distance entre les plaques pour l'essai d'aplatissement | |
| Nom | Distance entre les plaques |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
Les publications auxquelles se réfèrent:
BS 3602-1Pièces et tubes en acier de sapin sans couture à pression: acier au carbone et au manganèse à haute température
BS 3602-1, Tubes soudées à la résistance électrique sans soudure et à l'induction
BS 3602-2, Tubes soudés par arc submergé
BS 3603Spécification pour les tuyaux en acier à pression: acier au carbone et allié aux propriétés de basse température spécifiées
BS3604,Spécification pour les tuyaux en acier à pression: acier allié ferritique ayant des propriétés de température élevée spécifiées.
BS3605Pièces en acier inoxydable austenitique et tubes en acier pour pression, sans couture et soudés
BS4360, Spécification pour les aciers structurels soudables
BS4848, Profiles en acier à structure laminées à chaud
BS4848-2,Parties creuses
BS5135Soudage à l'arc métallique des aciers au carbone et au manganèse au carbone
BS6323, Spécification pour les tubes en acier sans soudure et soudés destinés à l'automobile, à la mécanique et au génie général
BS6323-1, Exigences générales
-
