tube d'acier de précision
Created with Pixso.

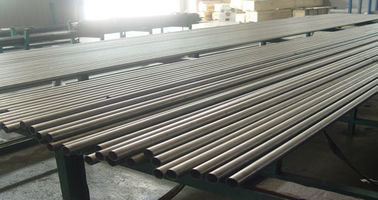

Tube en acier de précision étirée à froid sans couture de SAE J524 pour le véhicule avec la certification d'OIN 9001

Tube en acier de précision étirée à froid sans couture de SAE J524 pour le véhicule avec la certification d'OIN 9001

Nom De Marque: TORICH
Numéro De Modèle: SAE J524
Quantité De Produit: 5 tonnes
Prix: USD 600-1200 ton
Conditions De Paiement: L/C, A/D, D/P, T/T
Capacité à Fournir: 60000 tonnes par an
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS
Norme:
SAE J524
Matériel:
Acier à faible teneur en carbone
Classe de grandeur:
O.D. : 6-88.9mm W.T. : 1-15mm L : Selon l'ordre de client
Fabrication:
Étiré à froid sans couture
Traitement de coeur:
Recuit, lumineux recuit
Caractéristique:
Tuyauterie
Applications:
Pour se plier et évaser aux pièces d'auto
MTC:
EN10204 3.1B
Détails d'emballage:

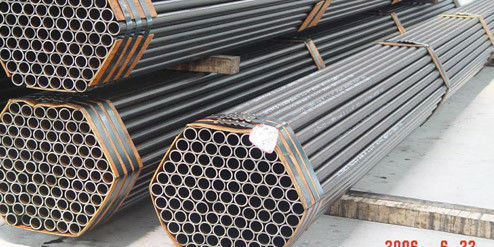

huile antirouille dans les paquets hexagonaux
Capacité d'approvisionnement:
60000 tonnes par an
Mettre en évidence:

tuyau sans couture de précision

,

tuyaux et tubes de précision

Description du produit

Tubes en acier de précision à froid sans soudure pour véhicules certifiés ISO 9001

Détail rapide:

Norme: tubes en acier sans soudure SAE J524
J524 Tubes d'acier à faible teneur en carbone sans soudure recuit pour le pliage et le repassage


SAE J524 Tubes en acier de précision à froid sans soudure pour véhicule


Variété de taille:

O.D. 6 à 88,9 mm

T.W.:1 à 15 mm

L: Selon la commande du client

Applications:pour le pliage et le repassage des pièces automobiles


Fabrication:
Les tubes sont de taille tirée à froid et, après avoir été formés, doivent être recuit de manière à produire le produit fini.

qui répondent aux exigences de la norme SAE J524 et aux exigences du client.

Dimensions et tolérances

Tableau 1 - Tolérance du diamètre extérieur des tubes
OD nominale des tubes en mm Tolérance ± mm
Jusqu'à 25 ans.4 0.10
Plus de 25,4 à 38,1 inclus 0.15
Plus de 38,1 à 50,8 inclus 0.20
Plus de 50,8 à 88,9 inclusive 0.25
La tolérance WT ne doit pas dépasser 10%.

Matériau:

Tubes en acier à faible teneur en carbone ayant la composition chimique suivante.

Tableau 2 - Exigences chimiques
Élément %
Carbone 0.18 maximum
Déchets de métaux 0.30 contre 0.60
Phosphpris 0.040 au maximum
Soufre 0.050 maximum

Propriétés mécaniques:

Les tubes finis ont les propriétés mécaniques du tableau suivant:

Tableau 3 - Propriétés mécaniques
Propriétés Valeur
Force de rendement, min. 170 MPa
La force suprême. 310 MPa
L'allongement en 50 mm, min 30%
Dureté (Rockwell B), max. 65.00


buy Seamless Low Carbon Steel Tubing Annealed for Bending and Flaring manufacturercheap Seamless Low Carbon Steel Tubing Annealed for Bending and Flaring suppliers

Qualité:

Les longueurs des tubes finis sont raisonnablement droites et ont des extrémités lisses et exemptes de taches.

Les tubes sont exempts d'écailles et de défauts nuisibles et ont une finition professionnelle.

Les imperfections de surface telles que les marques de manipulation, les marques de matériau ou les fosses peu profondes ne sont pas considérées comme nuisibles.

les défauts, à condition que ces défauts ne dépassent pas les tolérances spécifiées pour le diamètre et l'épaisseur de la paroi.

Il n'est pas nécessaire d'enlever ces imperfections de surface.

Exigences de performance:

Les tubes finis satisfont de manière satisfaisante aux essais de performance suivants selon la norme SAE J1677

  • Essai d'aplatissement
  • Essai de mise à feu
  • Épreuve d'aplatissement inverse
  • Test de dilatation
  • Test de dureté
  • Test de traction
  • Test d'allongement
  • Test de résistance à la pression


SAE PUBLICATIONS pour les normes connexes:

SAE J409 Analyse du produit - Variations admissibles d'une analyse chimique spécifiée d'une chaleur ou d'une coulée
Castes en acier
SAE J1677 Épreuves et procédures pour les tubes en acier et en cuivre au nickel

Les pièces de raccordement pour tubes hydrauliques SAE J514

SAE J533 Flares pour tubes

SAE J1065 Pression de travail de référence normale pour les tubes hydrauliques en acier

L'appareil doit être équipé d'un dispositif d'étanchéité à l'air comprimé.

SAE J2551 Pratiques recommandées pour les applications de tubes métalliques à conducteur de fluide

SAE J2592 Tubes en acier au carbone à usage général - Compréhension des essais non destructifs pour le carbone
Tubes en acier

SAE J2658 Ensembles de conducteurs de tubes métalliques pour l'alimentation des fluides et l'utilisation générale - Méthodes d'essai
pour les ensembles de tubes métalliques hydrauliques


Les publications de l'ASTM sont les suivantes:
Tubes en acier allié et en carbone soudés par résistance électrique
Spécification standard ASTM A519 pour les tubes mécaniques en acier allié et en acier au carbone sans soudure
ASTM A450/ A-450M Spécifications générales pour le carbone, l'alliage ferritique et les
Tubes en acier d'alliage austénitique

Les publications de l'ISO:

ISO 3304 Tubes en acier de précision sans couture à extrémité plate, conditions techniques de livraison

ISO 5598 Systèmes et composants d'alimentation par fluide - Le vocabulaire

ISO 8434-2 Connexions de tubes métalliques pour l'alimentation des fluides et pour un usage général - Partie 2 37°

ISO 8434-3 Connexions de tubes métalliques pour l'alimentation en fluide et à usage général - Partie 3: raccords ORFS

ISO 10583 Puissance hydraulique des fluides - Méthodes d'essai pour les connexions de tubes

ISO 10763 Puissance hydraulique des fluides - Tubes en acier à extrémité plate, sans soudure et soudés - Dimensions et dimensions

pression de travail nominale.
