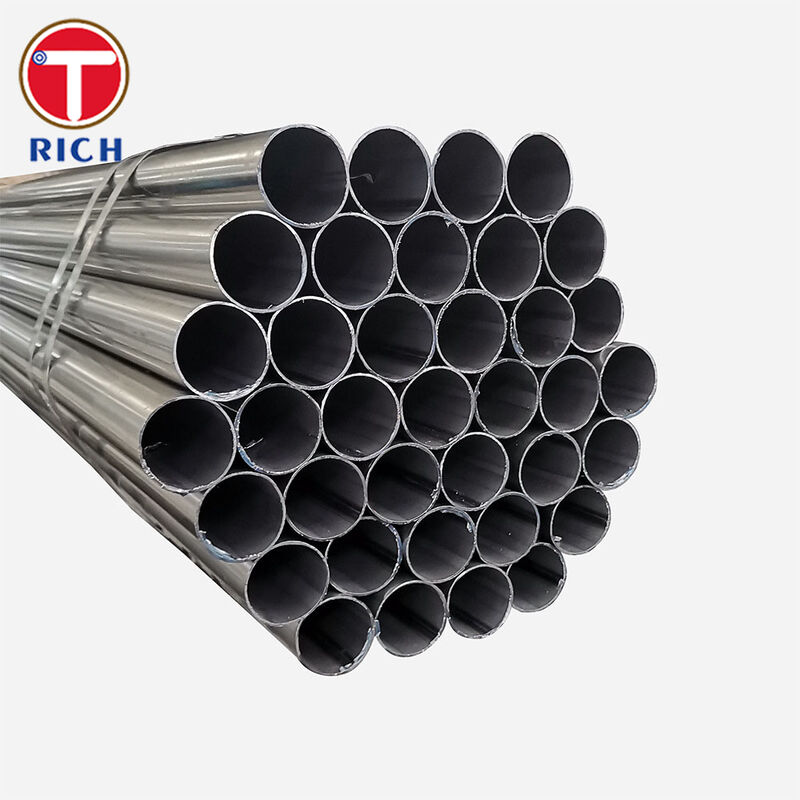

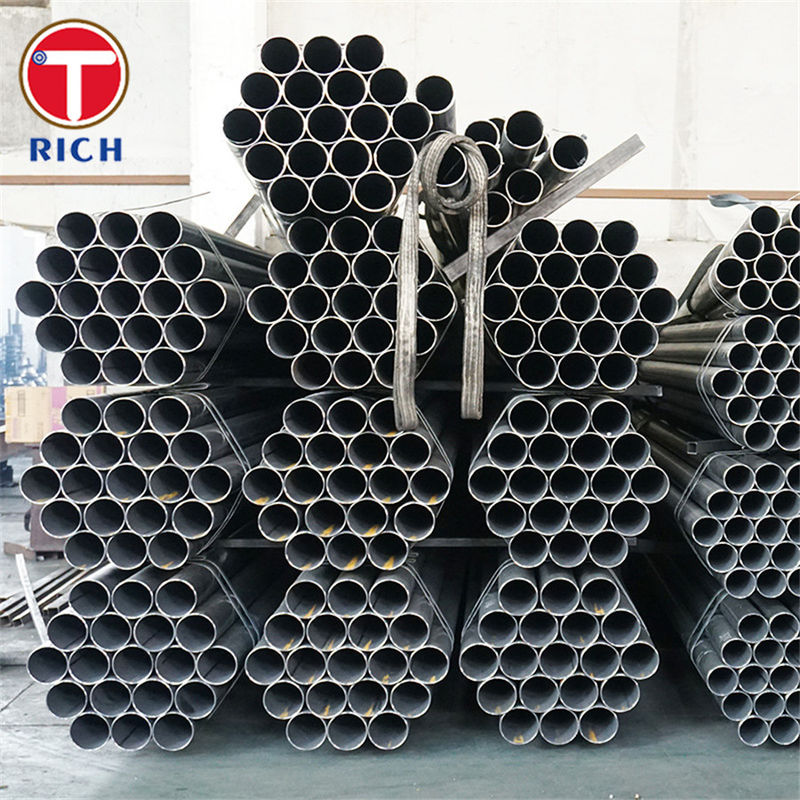

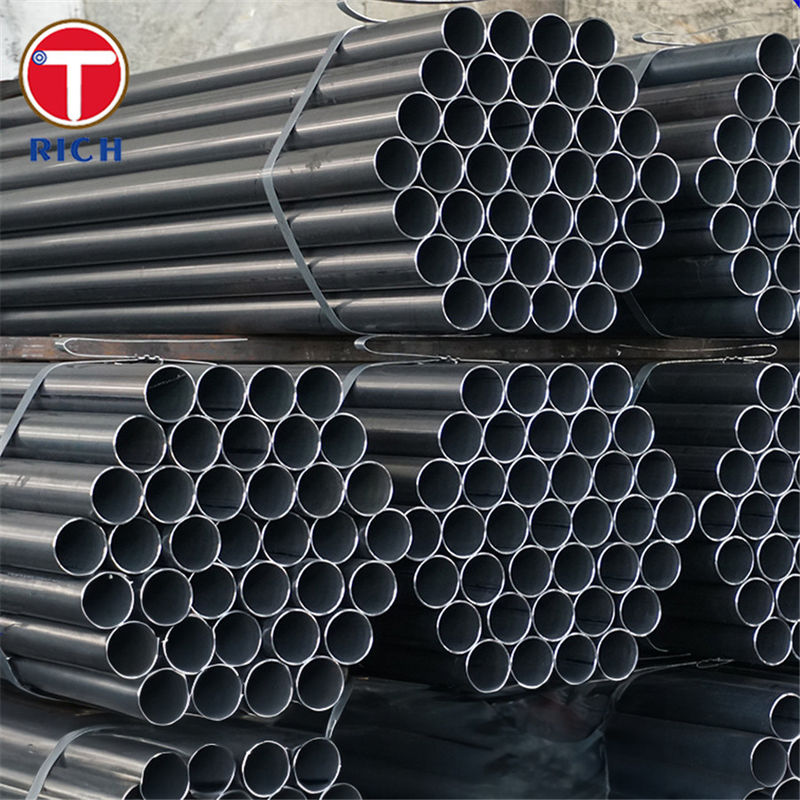

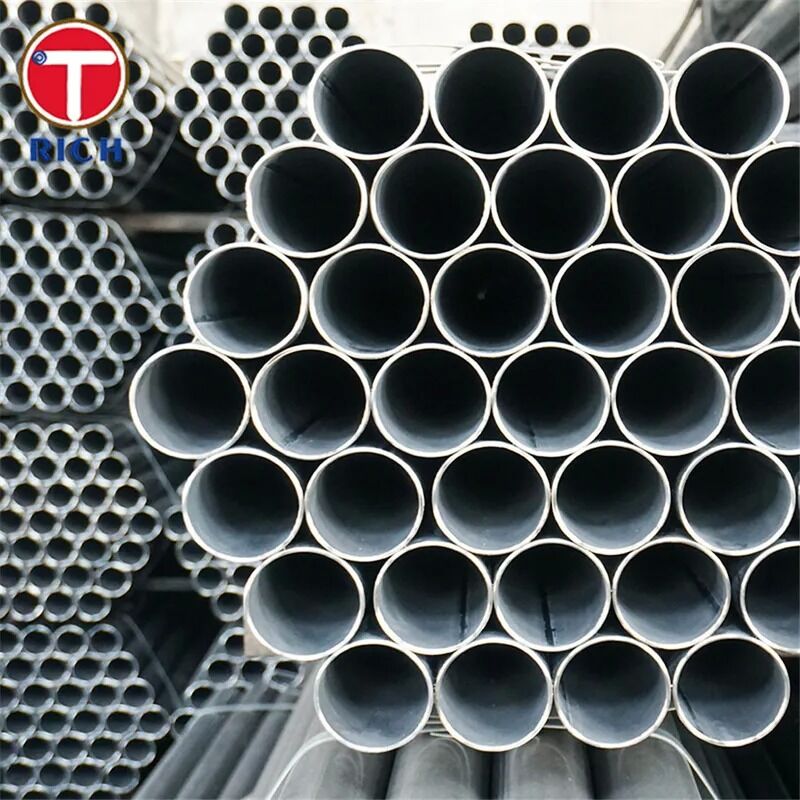

GB/T 31315-2014 Q195 Tubes en acier soudés de précision laminées à froid avec dimensions personnalisables pour les structures mécaniques

Le tube en acier soudé de précision laminé à froid GB/T 31315 Q195 est un tube mécanique calibré à froid conçu pour les applications nécessitant un contrôle dimensionnel plus strict, des surfaces plus propres et une meilleure formabilité par rapport aux tubes structurels ERW ordinaires. Régie par la norme GB/T 31315-2014, ce produit couvre les tubes en acier soudés de précision étirés à froid ou laminés à froid pour les applications de machines, de véhicules, de meubles et d'ingénierie générale. Le Q195 est l'une des désignations d'acier spécifiées dont la chimie est référencée à la norme GB/T 700.

• Chimie Q195 à faible teneur en carbone pour le formage et le soudage

  Le Q195 est un acier de construction à faible teneur en carbone avec C ≤ 0,12%, Si ≤ 0,30%, Mn ≤ 0,50%, offrant une plasticité élevée, une excellente soudabilité et un comportement fiable de formage à froid pour les manchons, les supports, les bagues, les cadres de meubles et les éléments mécaniques légers.

• Géométrie de précision pour pièces d'assemblage

  GB/T 31315 est une norme de tubes de précision qui contrôle la géométrie du tube, la courbure, l'état de surface et la cohérence dimensionnelle pour les applications où les tubes ERW normaux sont trop grossiers pour l'usinage, le télescopage, le pressage ou les ajustements coulissants.

• Qualité de surface contrôlée

  La norme exige des surfaces intérieure et extérieure lisses, avec des piqûres locales, des rayures et des marques mineures limitées à une profondeur de 0,08 mm maximum, tout en maintenant l'épaisseur de paroi au-dessus de la tolérance minimale autorisée. Ceci est crucial pour les pièces qui seront pliées, plaquées, peintes ou assemblées directement.

• Base mécanique adaptée aux structures légères

  Le Q195 fournit généralement une limite d'élasticité ≥ 195 MPa, une résistance à la traction de 315-430 MPa et un allongement de ≥ 33% pour les produits de référence de petite section, ce qui le rend adapté lorsque la formabilité est plus importante que la capacité de charge élevée.

• Distinction par rapport aux tubes ERW ordinaires

  La principale différence réside dans la norme d'exécution. GB/T 31315 est spécifiquement rédigé pour les tubes en acier soudés de précision étirés à froid ou laminés à froid pour un usage mécanique et automobile, avec des exigences sur la précision dimensionnelle, la courbure, la finition de surface et l'inspection.

• Contrôle de la fiabilité de la zone de soudure

  GB/T 31315 fait référence au test par courants de Foucault GB/T 7735-2004 et inclut des tests d'écrasement et d'expansion par mandrin dans son cadre d'inspection. Les fabricants effectuent des contrôles complets, y compris la chimie, les tests de traction, l'écrasement, l'évasement, les END, l'inspection de surface et la vérification dimensionnelle.

• Optimisé pour le traitement en aval

  Les acheteurs professionnels privilégient une chimie stable, une rectitude et une qualité de surface. GB/T 31315 aborde ces trois aspects grâce aux normes de chimie référencées, aux limites de courbure de 1,5 mm/m et de 0,1% sur toute la longueur pour un diamètre extérieur supérieur à 16 mm, et à la limite de profondeur des défauts de surface locaux de 0,08 mm, réduisant ainsi les retouches lors de la coupe, de l'assemblage de fixations, du pliage et du revêtement.

Manchon de guidage de siège automobile -- Le tube soudé de précision Q195 convient aux manchons de guidage de siège à charge légère et aux pièces mécaniques formées similaires où la rectitude, la soudabilité et un diamètre extérieur constant sont plus importants qu'une résistance structurelle élevée. Ceci correspond aux domaines d'application prévus par la norme pour la fabrication de machines, de véhicules, de meubles et d'ingénierie générale.
