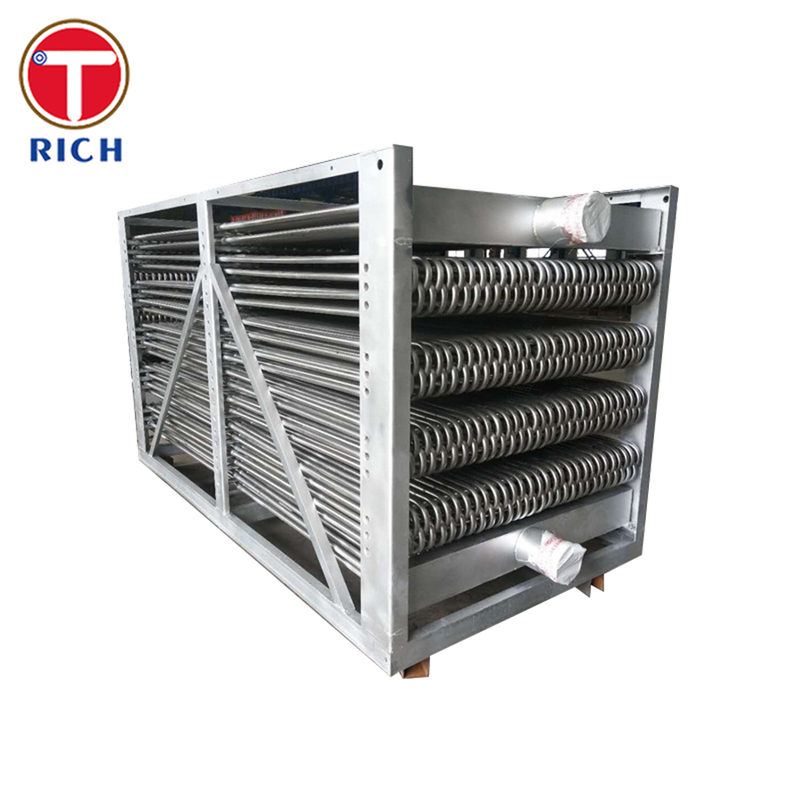

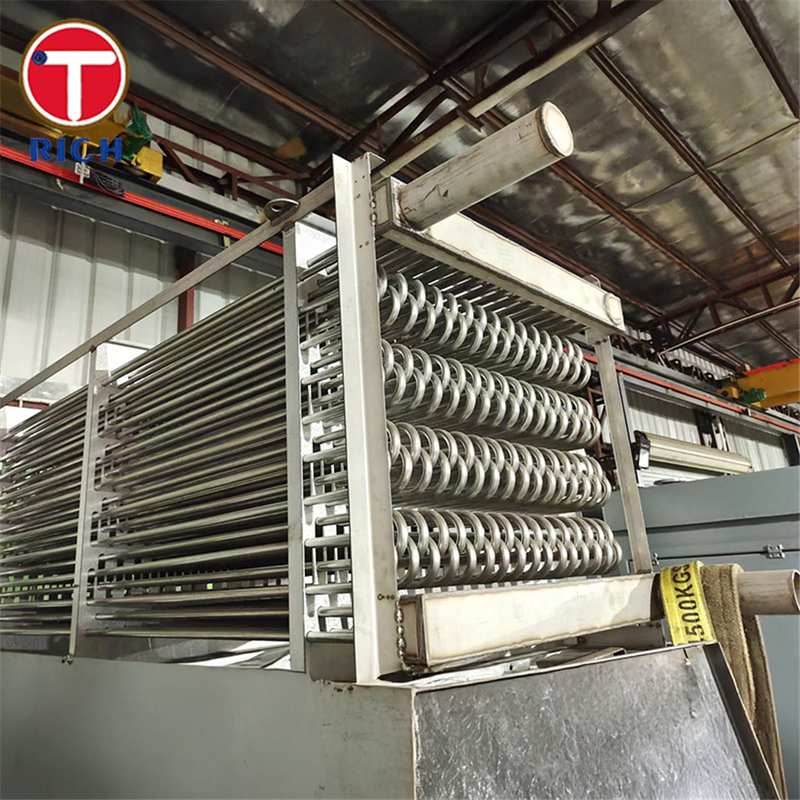

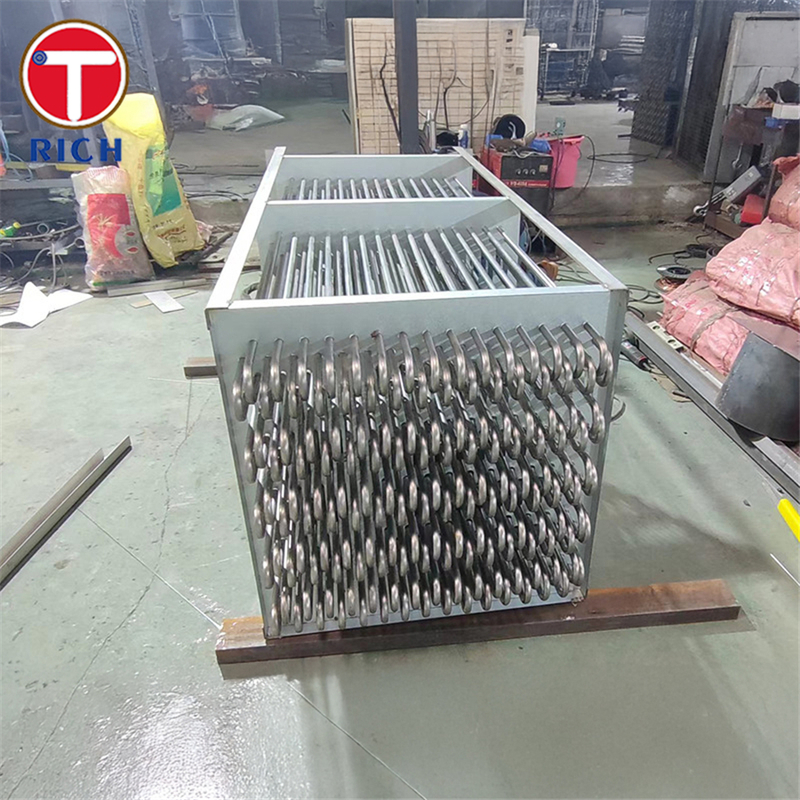

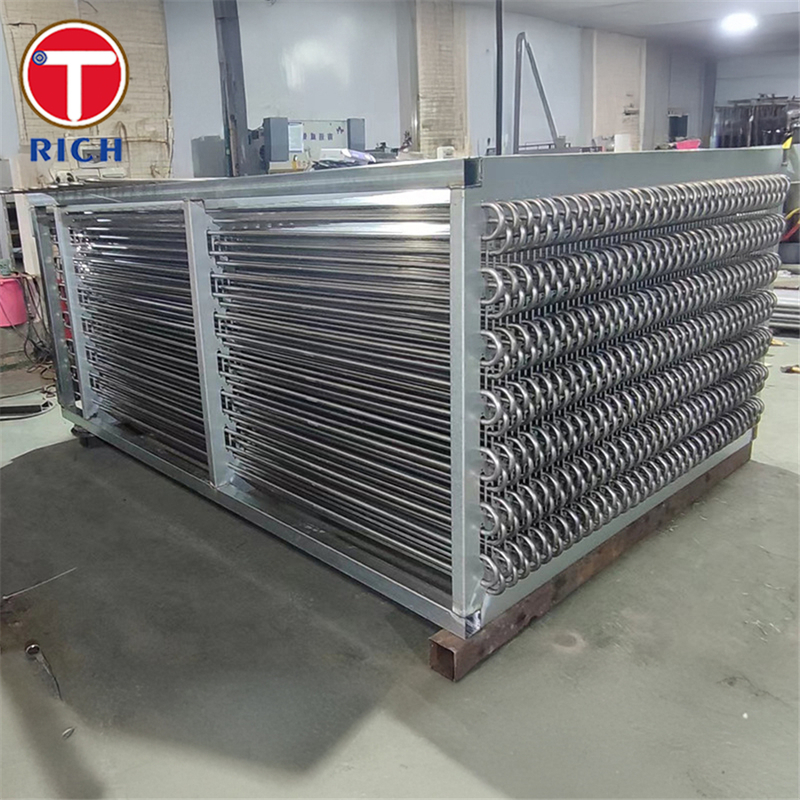

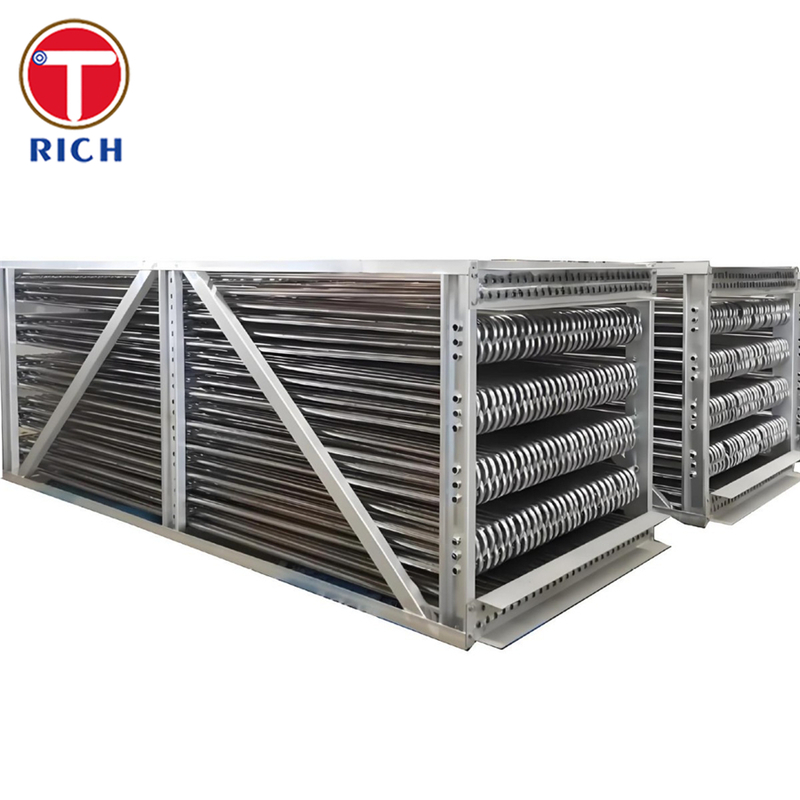

Échangeur de chaleur tube en acier inoxydable sans soudure pour chaudière et échangeur de chaleur
Détails de produit
Tube d'échangeur de chaleur en acier inoxydable
,tube sans soudure en U
,Pièces d'échangeur de chaleur de chaudière
Tube en U pour échangeur de chaleur en acier inoxydable sans soudure pour chaudière et échangeur de chaleur
Les tubes en acier inoxydable sans soudure en U ASTM A213 sont fabriqués avec précision pour les applications de chaudières et d'échangeurs de chaleur à haute température. Disponibles dans une variété de nuances (TP304, TP304L, TP316, TP316L, TP321), ils combinent une excellente résistance à la corrosion, une résistance élevée et une stabilité thermique. Les tailles typiques varient de ½" à 5" OD (3,2 mm–127 mm) avec des épaisseurs de paroi de 0,4 mm à 12,7 mm. Cinq nuances comparables sont résumées ci-dessous avec leurs compositions chimiques et leurs propriétés mécaniques. Conformément aux principales normes internationales (ASTM A213/ASME SA213, EN 10216-5, GOST 9940/9941-81, JIS G3459, GB/T 24791), ces tubes trouvent une large utilisation dans les industries pétrochimique, de production d'énergie, de transformation des aliments, de CVC et autres.
Matériau
Ces tubes sont fabriqués à partir d'alliages d'acier inoxydable austénitique, offrant une structure cristalline cubique à faces centrées (FCC) qui confère :
-
Un comportement non magnétique
-
Une formabilité et une soudabilité exceptionnelles
-
Une résistance élevée à l'oxydation et à la plupart des environnements corrosifs
Spécifications
-
Norme: ASTM A213 / ASME SA213 pour les tubes sans soudure ferritiques et austénitiques pour chaudières, surchauffeurs et échangeurs de chaleur
-
Gamme de tailles:
-
Diamètre extérieur : ½" à 5" (3,2 mm–127 mm)
-
Épaisseur de paroi : 0,015"–0,500" (0,4 mm–12,7 mm)
-
-
Façonnage: Laminé à chaud, étiré à froid, finition de surface (recuit brillant, décapé)
-
Conditions de livraison: Recuit, détensionné, recuit de mise en solution
Composition chimique
| Nuance | C max | Mn max | Si max | P max | S max | Cr (en % poids) | Ni (en % poids) | Mo (en % poids) | Ti (ou N) |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0,08 | 2,00 | 0,75 | 0,045 | 0,030 | 18,0–20,0 | 8,0–11,0 | — | — |
| TP304L | 0,030 | 2,00 | 0,75 | 0,045 | 0,030 | 18,0–20,0 | 8,0–13,0 | — | — |
| TP316 | 0,08 | 2,00 | 1,00 | 0,045 | 0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP316L | 0,035 | 2,00 | 1,00 | 0,045 | 0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP321 | 0,08 | 2,00 | 1,00 | 0,045 | 0,030 | 17,0–19,0 | 9,0–12,0 | — | Ti : 5×(C+N) min, 0,70 max |
Performance mécanique
| Nuance | Résistance à la traction (MPa) ≥ | Limite d'élasticité 0,2 % (MPa) ≥ | Allongement A50 mm (%) ≥ |
|---|---|---|---|
| TP304 | 515 | 205 | 40 |
| TP304L | 485 | 170 | 40 |
| TP316 | 515 | 205 | 40 |
| TP316L | 485 | 170 | 40 |
| TP321 | 515 | 205 | 40 |
Principales caractéristiques
-
Résistance à la corrosion: Excellente contre les acides oxydants et réducteurs, les environnements chlorurés
-
Performance à haute température: Maintient la résistance et la résistance au fluage jusqu'à ~800 °C
-
Formabilité: Prêt pour le pliage en tubes en U avec un minimum de travail à froid
-
Soudabilité: Pas de recuit après soudure requis pour les sections minces (≤ 6 mm pour TP304L)
-
Nuances H: Des variantes telles que TP304H, TP316H offrent une résistance améliorée à la rupture par fluage pour les tâches difficiles
Normes d'exécution
-
ASTM A213 / ASME SA213: Tubes sans soudure ferritiques et austénitiques pour chaudières, surchauffeurs, échangeurs de chaleur
-
EN 10216-5: Tubes en acier sans soudure pour applications sous pression (acier inoxydable austénitique)
-
GOST 9940-81 / 9941-81: Norme russe pour les tubes sans soudure résistants à la corrosion déformés à chaud/froid
-
JIS G3459: Norme industrielle japonaise pour les tubes en acier inoxydable résistant à la chaleur
-
GB/T 24791: Norme nationale chinoise pour les tubes d'échangeur de chaleur en acier inoxydable sans soudure
Domaines d'application
Ces tubes sans soudure en U sont largement utilisés dans :
-
Énergie et électricité: Tubes de chaudière, surchauffeur, réchauffeur, tubes en U de générateur de vapeur
-
Pétrochimie et raffinage: Échangeurs de chaleur à calandre et à tubes, condenseurs, rebouilleurs
-
Traitement chimique: Bobines de réacteur, conduites de transfert pour fluides corrosifs
-
Alimentation et boissons: Pasteurisateurs, évaporateurs, systèmes CIP (TP304L)
-
CVC et réfrigération: Refroidisseurs, évaporateurs, condenseurs
-
Marine et offshore: Faisceaux d'échangeurs de chaleur dans les systèmes refroidis à l'eau de mer
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement parlant, c'est 10-15 jours si les marchandises sont en stock, ou c'est 30-40 jours si les marchandises ne sont pas en stock,
c'est selon la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement mais devons payer le coût du fret.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000USD, 30% T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
