ASTM A513 Type 5 Tube en acier rond DOM en acier au carbone travaillé à froid
Détails de produit
Tube en acier DOM ASTM A513
,tube en acier au carbone travaillé à froid
,tubes ronds en acier de précision

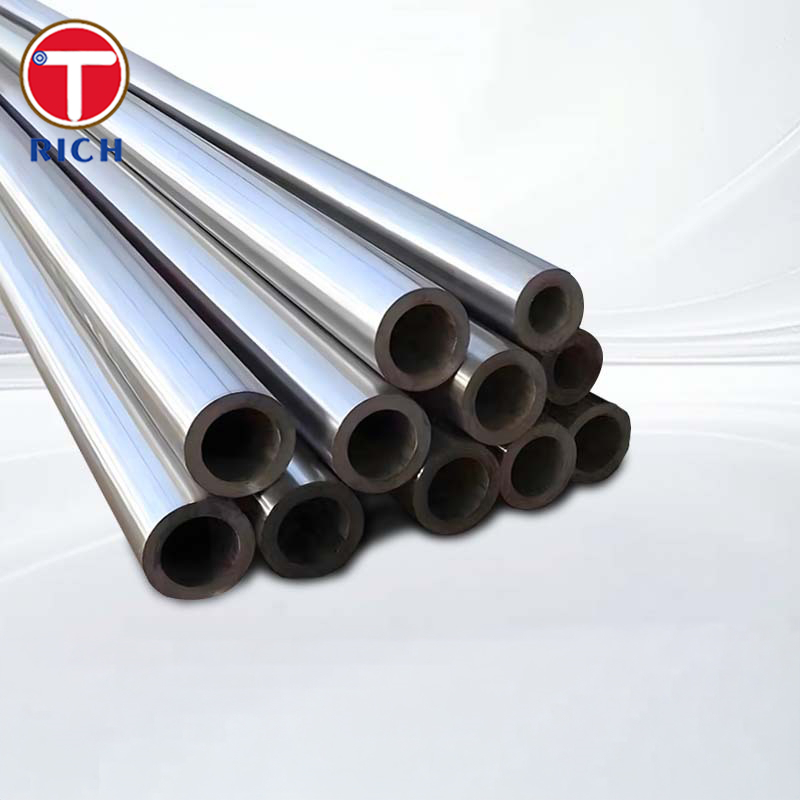

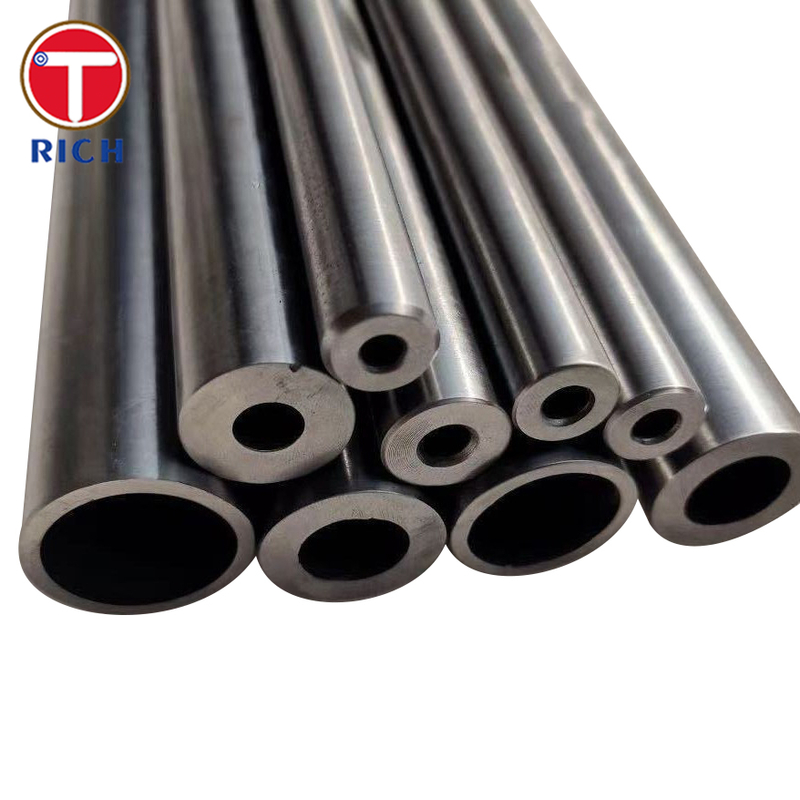

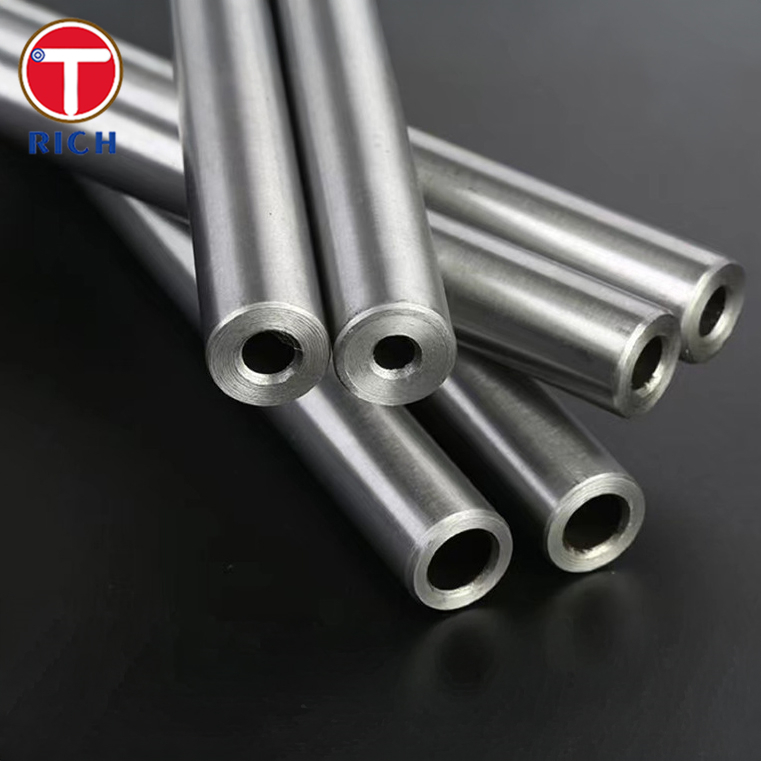

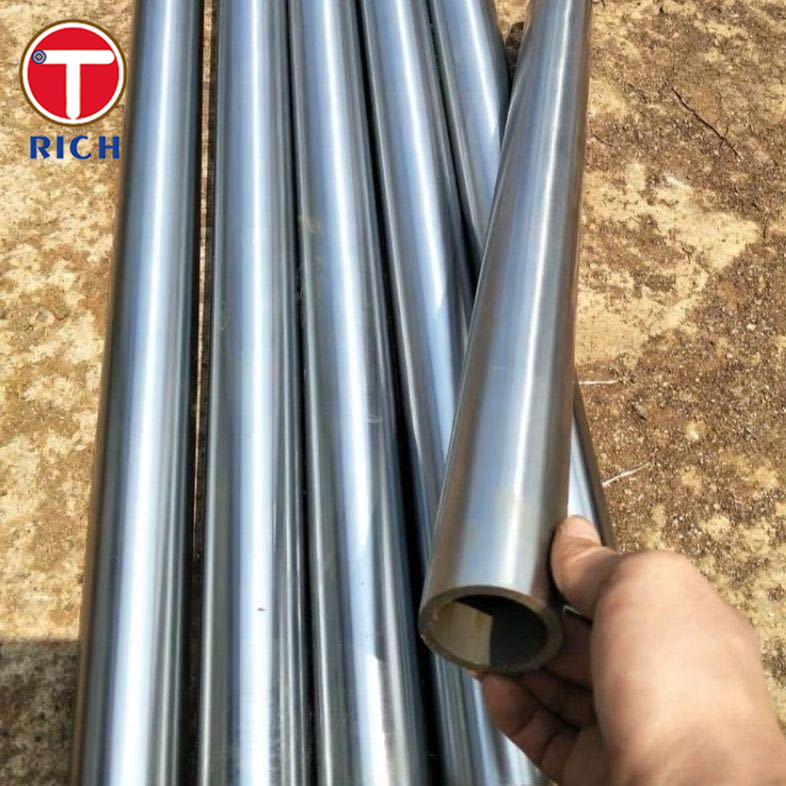

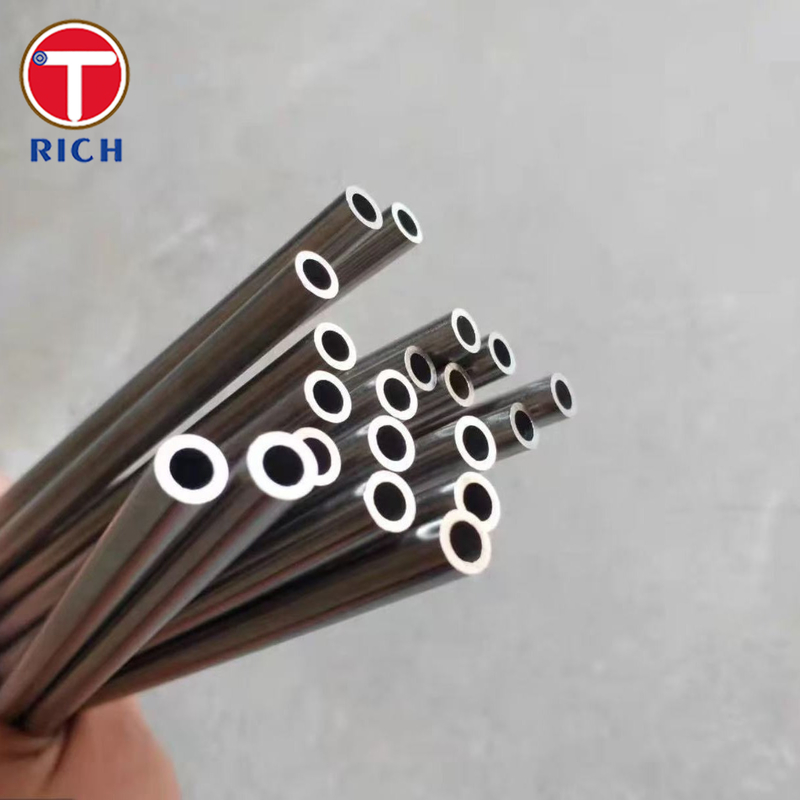

Tube en acier rond ASTM A513 Type 5 DOM — Tube mécanique soudé en acier au carbone travaillé à froid
Matériau
Tube mécanique rond étiré sur mandrin (DOM) fabriqué selon la norme ASTM A513 Type 5. Il commence comme un tube ERW, puis est étiré à froid à travers un mandrin et une filière pour affiner le grain, améliorer l'état de surface, augmenter la résistance et offrir une concentricité OD/ID et des tolérances d'épaisseur de paroi très précises. Les compositions chimiques typiques utilisées sont les aciers à faible teneur en carbone SAE/AISI 1020 et 1026.
Spécifications
-
Procédé de fabrication : ERW → étirage à froid DOM ; disponible « tel que tiré (+C) » ou détendu/recuit (SRA).
-
Qualités courantes : 1020 / 1026.
-
Gamme de tailles (typique) : OD 9,52–203,2 mm (⅜–8″) ; de nombreux fournisseurs indiquent jusqu'à 12″ OD et des parois épaisses.
-
Rectitude (typique) : 0,030 po par 3 pi (0,76 mm/m) ≤ 8,00″ OD ; 0,060 po par 3 pi pour ≥ 8,00″ OD.
-
Tolérance d'épaisseur de paroi : contrôles serrés plus/moins selon les tableaux A513 (±0,002–0,004 po typique, selon OD/paroi).
-
Surface et géométrie : OD/ID lisse, excellente concentricité, paroi uniforme.
Composition chimique
| Qualité / Norme | C | Si | Mn | P | S | Al |
|---|---|---|---|---|---|---|
| SAE/AISI 1020 | 0,17–0,23 | — | 0,30–0,60 | ≤0,035 | ≤0,035 | — |
| SAE/AISI 1026 | 0,22–0,28 | — | 0,60–0,90 | ≤0,015 | ≤0,005 | — |
| EN 10305-2 E235 (1.0308) | ≤0,17 | ≤0,35 | ≤1,20 | ≤0,025 | ≤0,025 | ≥0,015 |
| EN 10305-2 E355 (1.0580) | ≤0,22 | ≤0,55 | ≤1,60 | ≤0,025 | ≤0,025 | ≥0,020 |
| JIS G3445 STKM13C | ≤0,25 | ≤0,35 | 0,30–0,90 | ≤0,04 | ≤0,04 | — |
Propriétés mécaniques
| Qualité / Norme | État de livraison | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) | Notes |
|---|---|---|---|---|---|
| ASTM A513 Type 5 DOM (typique) | SRA / travaillé à froid | ≈483 | ≈414 | 15–20 | Valeurs DOM typiques ; dureté ≈HRB 80. |
| EN 10305-2 E235 | +C (étiré à froid/durci) | 520 | 470 | 10 | Minimums selon EN pour tube de précision soudé étiré à froid. |
| EN 10305-2 E355 | +C (étiré à froid/durci) | ≥640 | ≈540 | ≥4 | Minima typiques pour E355 +C. |
| JIS G3445 STKM13C | Recuit brillant | ≈635 | ≈565 | ≈16 | Données QA du producteur pour les tubes STKM13C. |
| SAE/AISI 1020 (référence) | Étiré à froid / recuit | ≈420 | ≈350 | ≈15 | Propriétés de référence pour l'acier à faible teneur en carbone 1020. |
Caractéristiques clés
-
Concentricité OD/ID précise et paroi uniforme pour des ajustements et un usinage de précision.
-
Résistance supérieure à celle du ERW soudé tel quel grâce au travail à froid ; dureté et microstructure constantes.
-
Excellente usinabilité et soudabilité (compositions chimiques à faible teneur en carbone 1020/1026).
-
Surfaces propres et lisses ; rectitude adaptée à l'assemblage à grande vitesse.
Normes applicables
-
ASTM : ASTM A513 Type 5 — Tubes mécaniques ERW DOM.
-
EN : EN 10305-2 — Tubes en acier de précision soudés étirés à froid (qualités E235/E355).
-
JIS : JIS G3445 — Tubes en acier au carbone à des fins structurelles mécaniques (par exemple, STKM13C).
-
GB (Chine) : GB/T 31315-2014 — Tubes en acier soudés de précision étirés à froid/laminés à froid pour structures mécaniques.
-
GOST (Russie) : GOST 10704 / 10705 — Tubes en acier longitudinaux soudés électriquement (usage général/structurel).
Applications
-
Automobile : biellettes de suspension, colonnes de direction, composants d'arbre de transmission, arceaux de sécurité.
-
Hydraulique et pneumatique : corps de vérins, corps d'amortisseurs/jambes de force (après rodage, si spécifié).
-
Machines générales et fabrication : gabarits/montages, convoyeurs, châssis, outils agricoles, tubes de meubles.
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000 USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
