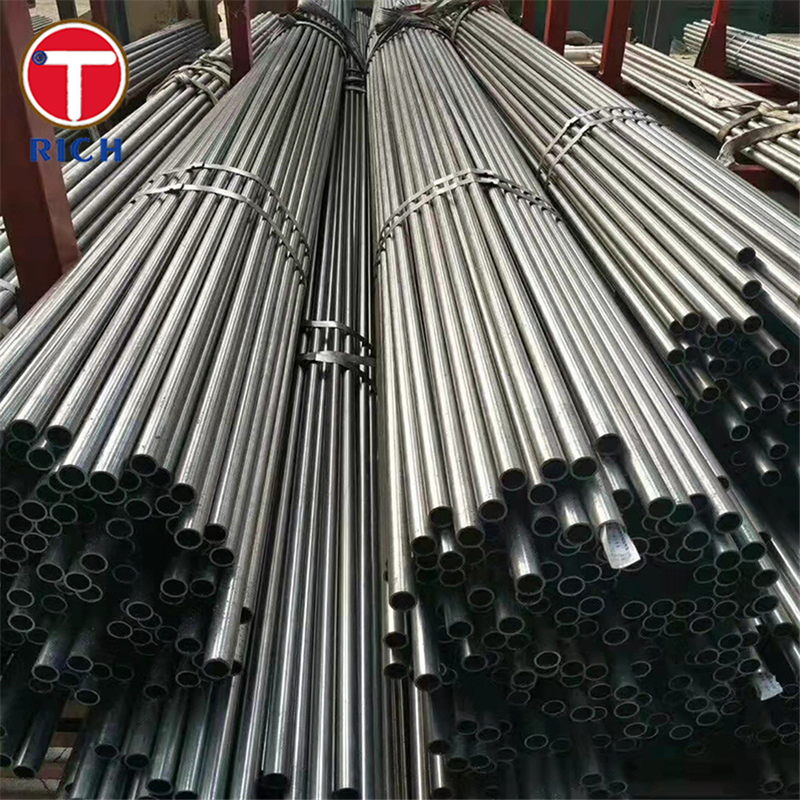

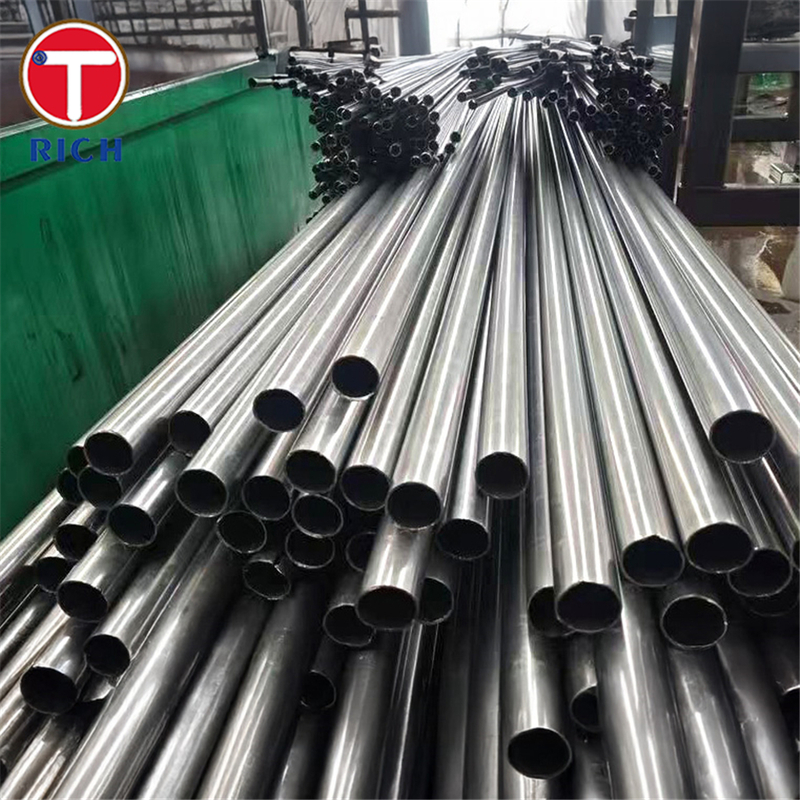

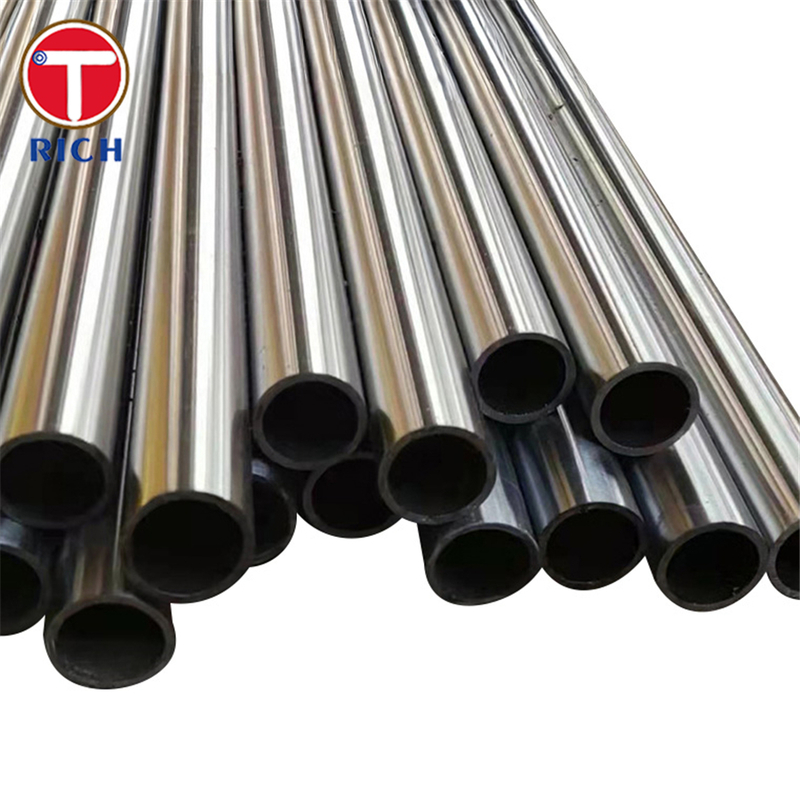

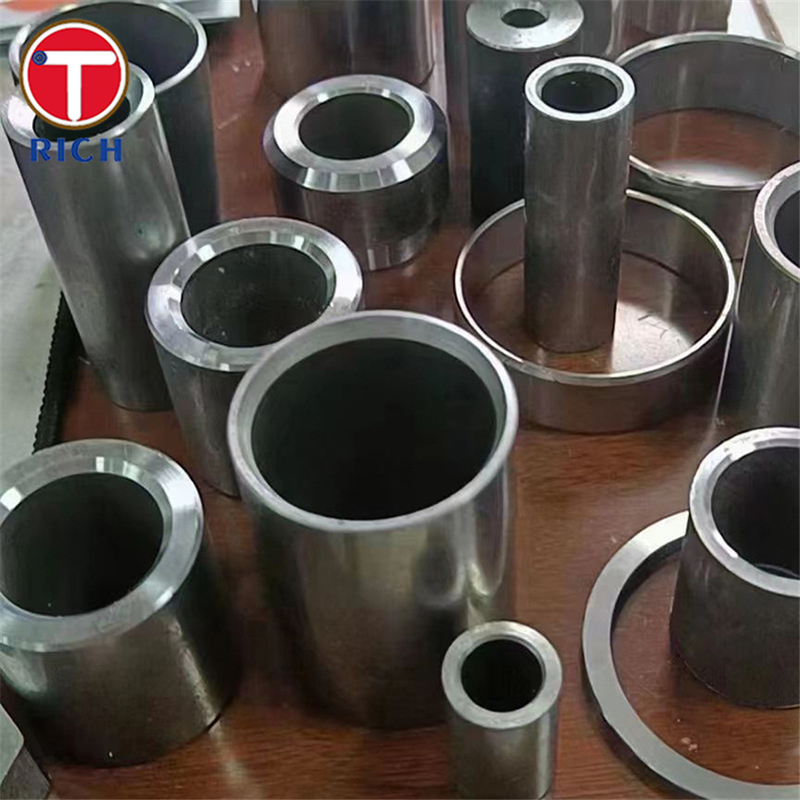

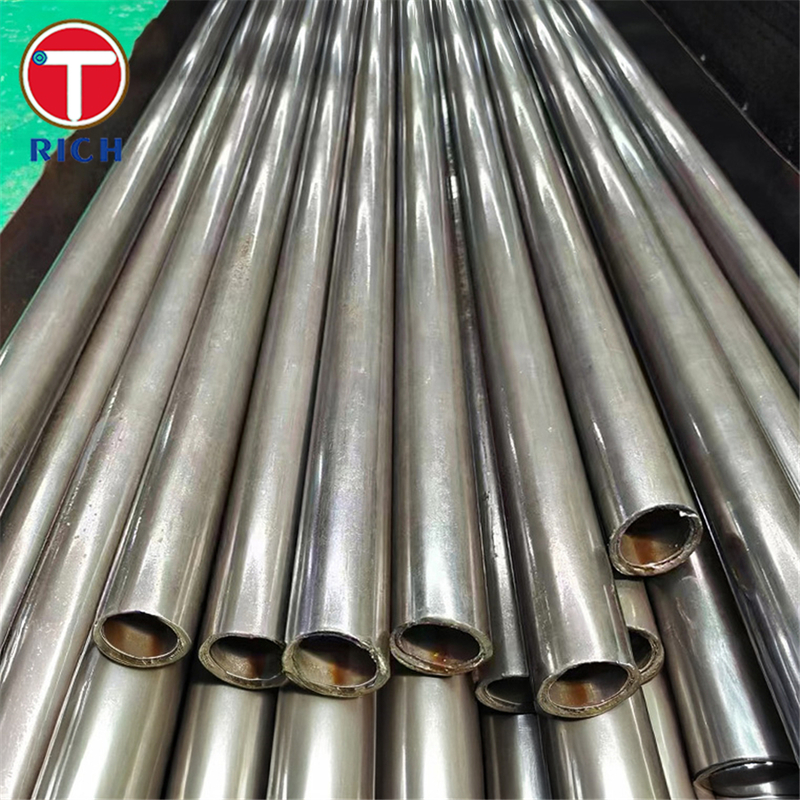

Tube aéronautique sans soudure étiré à froid en alliage 15CDV6, diamètre extérieur 30-426mm
Détails de produit
Tube aéronautique en alliage 15CDV6
,Tubes et tuyaux sans soudure
,en acier étirés à froid
1.7734 Alliage 15CDV6 Tube aéronautique sans soudure étiré à froid de petit diamètre—Aperçu du produit
Matériau
L'alliage 15CDV6 (également désigné WS 1.7734, AIR 9160C, 15CrMoV6) est un acier allié à faible teneur en carbone, chrome, molybdène et vanadium, traitable thermiquement. Il combine haute limite d'élasticité et résistance à la traction avec une excellente ténacité et du une soudabilité exceptionnelle, même sans traitement thermique après soudage
Spécification
-
Désignation: 15CDV6, WS 1.7734, AIR 9160C
-
Forme du produit: Tube de précision de petit diamètre, sans soudure, étiré à froid
-
Normes applicables: TE014 (tube sans soudure), AECMA FE‑PL1505, AIR 9160C, série DIN (65389/65390), ASNA 3108, LN 9369, etc.
Composition chimique
Vous trouverez ci-dessous un tableau comparatif présentant le 15CDV6 et quatre nuances similaires (12CrMoV6‑9 / 1.7734, 14CrMoV6‑9 / 1.7735, 15CrMoV5‑9 / 1.8521 et 15CrMoV5‑10 / 1.7745) avec leurs plages d'alliage typiques :
| Nuance (Désignation) | C (en % en poids) | Mn | Si (max) | P (max) | S (max) | Cr | Mo | V |
|---|---|---|---|---|---|---|---|---|
| 15CDV6 (AIR 9160) | 0,12–0,18 | 0,8–1,1 | ≤ 0,20 | ≤ 0,020 | ≤ 0,015 | 1,25–1,50 | 0,8–1,0 | 0,2–0,3 |
| 12CrMoV6‑9 (1.7734) | 0,12–0,18 | 0,8–1,1 | ≤ 0,20 | ≤ 0,020 | ≤ 0,015 | 1,25–1,50 | 0,8–1,0 | 0,2–0,3 |
| 14CrMoV6‑9 (1.7735) | 0,11–0,17 | 0,8–1,0 | ≤ 0,25 | ≤ 0,020 | ≤ 0,015 | 1,25–1,50 | 0,8–1,0 | 0,2–0,3 |
| 15CrMoV5‑9 (1.8521) | 0,13–0,18 | 0,8–1,1 | ≤ 0,40 | ≤ 0,025 | ≤ 0,030 | 1,20–1,50 | 0,8–1,1 | 0,2–0,3 |
| 15CrMoV5‑10 (1.7745) | 0,10–0,16 | 0,4–0,9 | 0,15–0,35 | ≤ 0,025 | ≤ 0,015 | 1,10–1,40 | 0,9–1,1 | 0,20–0,35 |
Propriétés mécaniques
Propriétés mécaniques comparatives de cinq nuances connexes dans différentes conditions :
| Nuance / Condition | Résistance à la traction (Rm, MPa) | Limite d'élasticité (Rp0,2, MPa) | Allongement (%) | Dureté (HB) |
|---|---|---|---|---|
| 15CDV6 (1.7734.2 recuit) | — | — | — | ~197 HB |
| 15CDV6 (1.7734.4) | ≥ 700 | ≥ 550 | ≥ 13% | ~207 HB |
| 15CDV6 (1.7734.5) | 980–1180 | ≥ 790 | ≥ 11% | 293–352 HB |
| 15CDV6 (1.7734.6) | 1080–1250 | ≥ 930 | ≥ 10% | 321–363 HB |
| 1.7734 (recuit) | ≥ 898 | ≥ 228 | ~14% | ~443 HB |
Caractéristiques principales
-
Haute résistance combinée à la ténacité: Atteint des résistances à la traction supérieures à 1 200 MPa (condition 1.7734.6) tout en conservant la ductilité et l'intégrité structurelle
-
Excellente soudabilité: Le soudage est possible avec un traitement thermique minimal, voire nul, après soudage, préservant les propriétés mécaniques
-
Traitement thermique possible: La réponse aux cycles de trempe et de revenu permet d'adapter les performances, par exemple, l'austénitisation ~980 °C suivie d'une trempe à l'huile et d'un revenu ~650 °C donne Rm 1175 MPa, Rp0,2 980 MPa, dureté ~39 HRC
Normes/spécifications applicables
-
WS 1.7734, 15CrMoV6
-
AECMA: FE‑PL63S, FE‑PL1505
-
AIR 9160C
-
DIN: 65389 / 65390 (feuilles et plaques), 65035 / 7527 (pièces forgées)
-
ASNA 3108
-
TE014 (tube sans soudure)
-
LN / MN équivalents d'outillage
Applications
Utilisé intensivement dans les domaines de l'aérospatiale et du sport automobile, en particulier lorsque le rapport résistance/poids et la fiabilité sont essentiels :
Domaine d'application général:
-
Composants structurels et à forte charge dans l'aérospatiale et le sport automobile
Les utilisations typiques incluent:
-
Arceaux de sécurité et cellules de sécurité (norme certifiée DMB dans le sport automobile professionnel)
-
Corps de moteurs-fusées, récipients sous pression et systèmes de suspension (triangles de suspension, montants, sous-châssis, tirants, composants de piste)
-
Éléments structurels d'aéronefs nécessitant un tube sans soudure étiré à froid avec des performances mécaniques élevées
-
Composants dans des environnements à haute température ou à haute pression dans les industries aérospatiale, automobile, de la défense et nucléaire
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
