Tube en acier DOM ERW, étiré à froid, rond, pour machines de précision
Détails de produit
Tube en acier DOM pour machines de précision
,Tube rond ERW
,étiré à froid

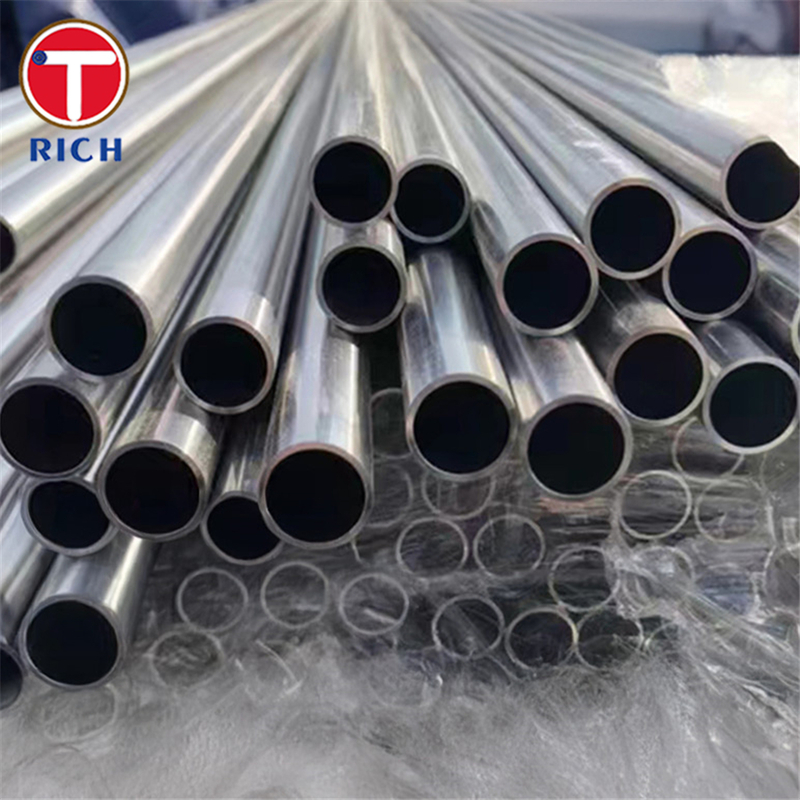

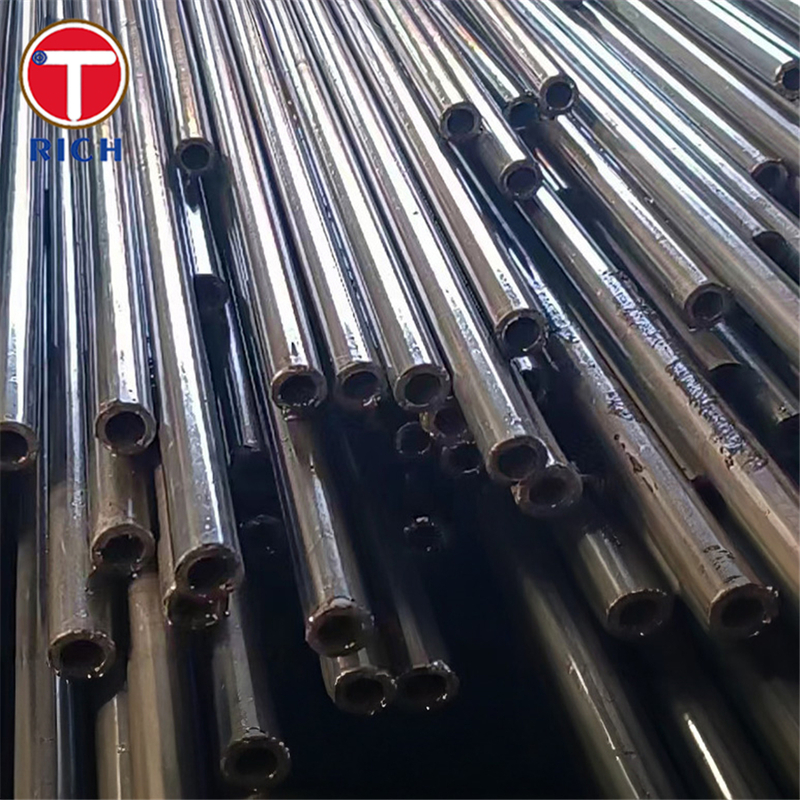

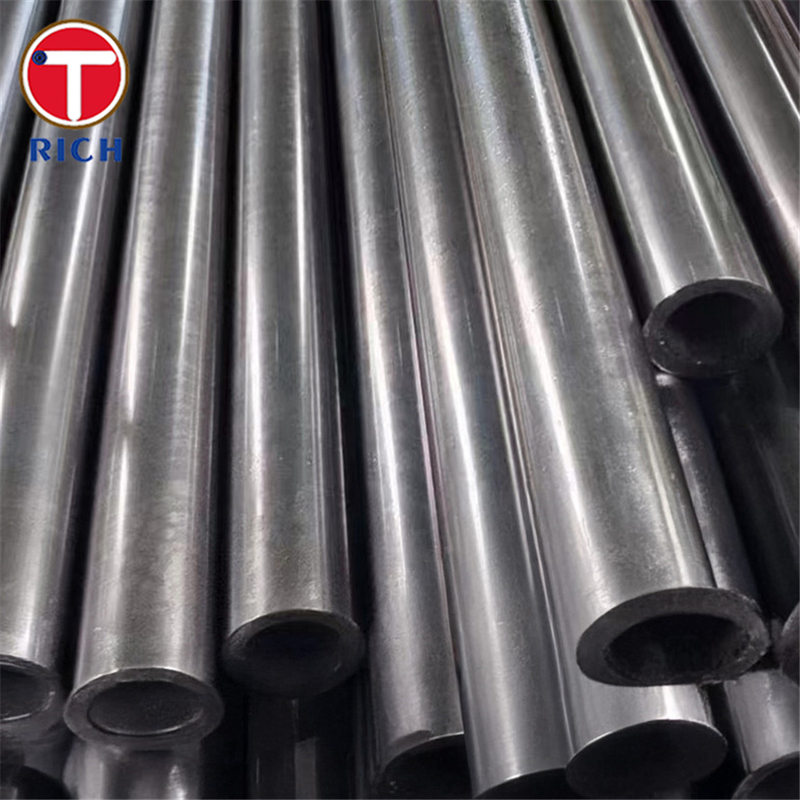

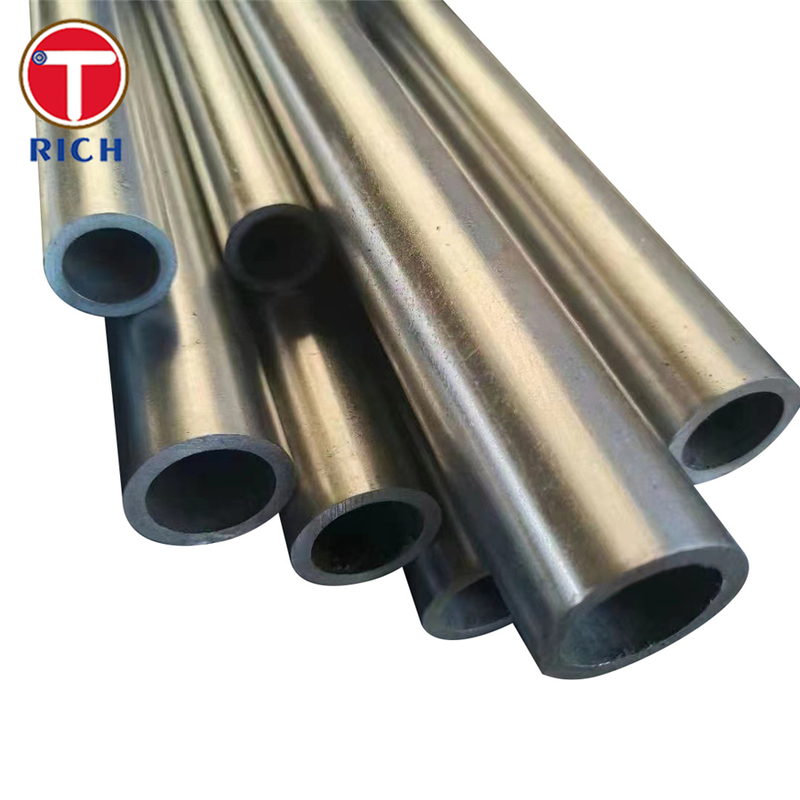

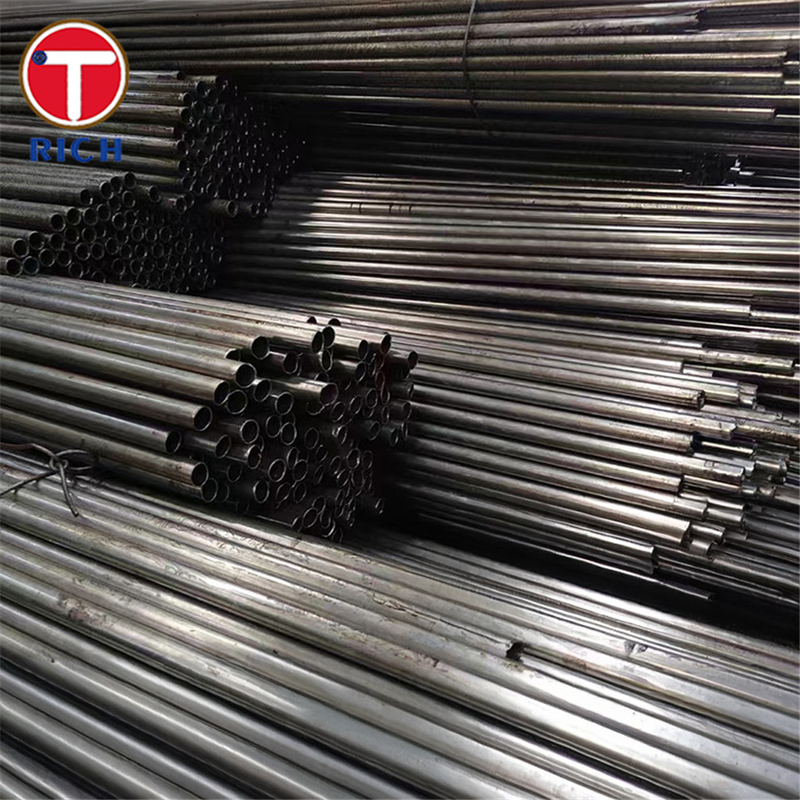

Tube en acier DOM (tube rond en acier doux étiré à froid ERW) pour machines de précision
1. Matériau
Ce produit—communément appelé tube DOM (Drawn Over Mandrel)—est un tube rond de haute résistance et de précision fabriqué en combinant le soudage par résistance électrique (ERW) et l'étirage à froid sur un mandrin. Il est généralement fabriqué à partir d'aciers au carbone doux tels que SAE 1020, 1026, et dans certains cas ST52.3.
2. Spécifications
-
Procédé de fabrication: Commence par un "tube mère" ERW ; après le soudage, le tube est étiré à froid sur un mandrin pour affiner la précision dimensionnelle, l'épaisseur de paroi et l'état de surface.
-
Tolérance et qualité: Cela donne un contrôle précis du diamètre extérieur/intérieur, une épaisseur de paroi uniforme, une concentricité élevée et une intégrité de la soudure.
-
Plages de dimensions: L'inventaire courant s'étend de OD 3/16" à 14", avec des épaisseurs de paroi d'environ 0,028" à 0,625". Les longueurs standard varient souvent entre 17–24 pieds, avec des options de coupe à la longueur disponibles.
-
Normes: Généralement fabriqué selon ASTM A513 Type 5 pour les tubes mécaniques.
3. Composition chimique
Voici les compositions chimiques typiques des nuances de tubes DOM, y compris un alliage comparable (4130) pour le contraste :
| Nuance | C (max) | Mn | P (max) | S (max) | Notes |
|---|---|---|---|---|---|
| 1020 | 0,17–0,23% | 0,30–0,60% | ≤ 0,035% | ≤ 0,035% | Acier doux standard |
| 1026 | 0,22–0,28% | 0,60–0,90% | ≤ 0,035% | ≤ 0,035% | Plus de carbone et de manganèse |
| ST52.3 | — | — | — | — | Nuance structurelle européenne typique ; DOM l'utilise également |
| 4130 (Alliage) | 0,28–0,33% | 0,40–0,60% | ≤ 0,035% | ≤ 0,035% | Contient Cr, Mo ; allié pour des performances supérieures |
4. Propriétés mécaniques
Voici les propriétés mécaniques des spécifications des tubes DOM et des références ASTM A513-T5 :
| Nuance / Spécification | Limite d'élasticité | Résistance à la traction | Allongement (en 2") | Dureté |
|---|---|---|---|---|
| ASTM A513‑T5 DOM | ≈ 60 000 psi | ≈ 70 000 psi | ~15–20% | Rockwell B80 |
| DOM typique (1020/1026/ST52.3) | Élevée (l'étirage à froid améliore la limite d'élasticité/traction) | Élevée, améliorée par le processus d'étirage à froid | Bonne usinabilité | Dureté contrôlée |
5. Caractéristiques principales
-
Une intégrité de soudure supérieure combinée à l'étirage à froid donne une excellente précision dimensionnelle, des surfaces intérieures et extérieures lisses, et une épaisseur de paroi uniforme.
-
Une résistance à la traction et à la limite d'élasticité améliorée, ainsi qu'une bonne usinabilité et une bonne soudabilité, grâce au traitement par étirage à froid.
6. Normes
-
ASTM A513 Type 5 (Tubes mécaniques) est la norme la plus courante appliquée à la production nationale de tubes DOM.
-
S'ils sont produits sur différents marchés, des équivalents en EN, GOST, JIS ou GB peuvent s'appliquer, en particulier lors de l'utilisation de ST52.3 ou d'autres nuances régionales (non couvertes par les sources).
7. Domaines d'application
Utilisation générale: Les tubes DOM sont idéaux pour les machines et les contextes d'ingénierie de précision grâce à leur résistance et leur précision.
Exemples par secteur:
-
Automobile: Colonnes de direction, tiges de vérins hydrauliques/hydrauliques, biellettes de suspension.
-
Équipements industriels et construction: Arbres de machines, tiges de support et mécanismes porteurs.
-
Génie général: Les composants nécessitant des tolérances serrées—comme les essieux, les arbres, les goupilles et les pièces de mouvement linéaire—bénéficient également des tubes DOM. Des caractéristiques telles qu'une excellente finition et des performances structurelles réduisent les coûts d'usinage ou de finition en aval.
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement< = 2000 USD, 100 % à l'avance. Paiement> = 2000 USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
